Электротехническое проектирование для обеспечения потребителей и производств электроэнергией, на сегодняшний день, пожалуй, одна из востребованных услуг.

ГОСТы для расчета необходимой мощности щита для электротехнического проекта

Для расчета необходимой мощности электрического щита в электротехническом проекте следует учитывать несколько ГОСТов и СНиПов, которые регламентируют проектирование и эксплуатацию электрических установок. Вот некоторые из них:

• ГОСТ 50571.1-2010 - "Электрические установки низковольтные. Часть 1. Общие требования". Этот стандарт содержит общие правила проектирования и эксплуатации электрических установок.

• ГОСТ 31355-2013 - "Электрические установки зданий и сооружений. Нормы проектирования". В этом документе приведены нормы, касающиеся проектирования электрических установок, включая требования к выбору мощности.

• СНиП 3.05.06-85 - "Электрические установки зданий". Этот нормативный документ определяет требования к проектированию электрических установок в зданиях, включая расчет нагрузок и мощностей.

• ПУЭ (Правила устройства электроустановок) - это свод правил, который содержит требования к проектированию и эксплуатации электроустановок. Обратите внимание на разделы, касающиеся расчета нагрузки и выбора оборудования.

• ГОСТ Р 51617-2000 - "Электрические установки. Общие требования безопасности". Этот стандарт определяет требования к безопасности электрических установок.

• Нормы по расчету электроснабжения - в зависимости от типа объекта (жилой, производственный и т.д.) могут применяться различные методики и нормы, которые следует учитывать при расчете.

Для точного расчета и проектирования электротехнического оборудования рекомендуется также ознакомиться с местными нормами и правилами, так как они могут варьироваться в зависимости от региона или страны. Если у вас есть доступ к специализированным программам для проектирования, они могут значительно упростить процесс расчета и выбора оборудования, учитывая все необходимые нормы и правила.

Что представляет собой электротехнический проект по расчету мощности щита?

Электротехнический проект по расчету мощности щита представляет собой комплексный документ, который включает в себя все необходимые расчеты, схемы и пояснения, связанные с проектированием и установкой электрощита. Основные элементы такого проекта могут включать:

1. Введение: Описание объекта, его назначения и общих условий эксплуатации.

2. Расчет нагрузки: Определение суммарной мощности всех электрических потребителей (освещение, розетки, электроприборы и т.д.), которые будут подключены к щиту. Этот расчет включает:

   • Определение типов и количества потребителей.

   • Расчет максимальной и средней нагрузки.

   • Учет коэффициентов одновременности и запаса.

3. Выбор оборудования: На основе расчетов выбираются:

   • Автоматические выключатели (по типу и номиналу).

   • Устройство защитного отключения (УЗО).

   • Трансформаторы, если это необходимо.

   • Другие устройства защиты и управления.

4. Схемы электрических соединений: Разработка принципиальных и монтажных схем, которые показывают, как будет организовано подключение оборудования, распределение электроэнергии и защита цепей.

5. Технические характеристики: Указание всех необходимых характеристик оборудования, таких как номинальные токи, напряжения, мощности и т.д.

6. Обоснование выбора: Пояснительная записка, в которой обосновывается выбор оборудования, расчетные данные и рекомендации по эксплуатации.

7. Монтажные инструкции: Рекомендации по установке и настройке оборудования, а также требования к его обслуживанию.

8. Безопасность: Описание мер безопасности при эксплуатации электрощита и рекомендаций по защите от короткого замыкания, перегрузок и других аварийных ситуаций.

9. Сметная часть: Оценка стоимости материалов и работ, связанных с установкой электрощита.

Такой проект важен для обеспечения надежности и безопасности электрических установок, а также для соблюдения норм и стандартов в области электроснабжения.

Расчет необходимой мощность щита для электротехнического проекта

Для расчета необходимой мощности электрического щита в электротехническом проекте нужно учитывать несколько факторов. Вот основные шаги, которые помогут вам провести расчет мощности электропроекта:

1.      Определить нагрузку: Составить список всех электрических устройств и оборудования, которые будут подключены к щиту. Указать для каждого устройства его мощность (в ваттах или киловаттах).

2.      Суммировать мощности: Сложить мощности всех устройств, чтобы получить общую нагрузку. Если устройства работают не одновременно, можно использовать коэффициенты одновременности, чтобы учесть это.

3.      Учет запаса мощности: Рекомендуется добавлять запас мощности для учета будущих расширений или непредвиденных ситуаций. Обычно запас составляет 10-20% от общей нагрузки.

4.      Выбор типа щита: Определить, какой тип щита нужен (однофазный или трехфазный), в зависимости от типа подключения и распределения нагрузки.

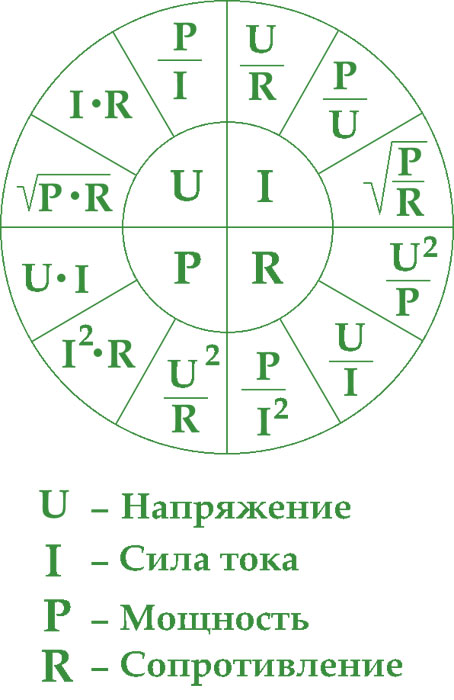

5.      Расчет тока: Использование формулы для расчета тока:

I = P / U ⋅ √(3)

где I — ток в амперах, P — мощность в ваттах, U — напряжение (например, 230 В для однофазного или 400 В для трехфазного).

6.      Выбор автоматических выключателей и защитных устройств: На основе рассчитанного тока выбераются соответствующие автоматические выключатели и другие защитные устройства.

7.      Проверка проводки: Убедиться, что проводка соответствует рассчитанным токам и мощностям, чтобы избежать перегрузок.

8.      Соответствие нормам: Проверяем, чтобы проект соответствовал местным нормам и стандартам электробезопасности.
