Требования к производству распределительных щитов

Требования к производству распределительных щитов (ЩР)

Производство распределительных щитов требует соблюдения ряда требований и стандартов, чтобы обеспечить безопасность, надежность и эффективность работы электрических систем. Вот основные требования:

1. Нормативные и законодательные требования

• Соответствие национальным и международным стандартам (например, IEC, ГОСТ, EN).

• Соблюдение правил электробезопасности и охраны труда.

2. Конструктивные требования

• Материалы: Использование качественных изоляционных и проводящих материалов, таких как сталь, алюминий, пластик.

• Корпус: Защита от внешних воздействий (влага, пыль) в соответствии с классами IP (например, IP54 или IP65).

• Размеры: Определение габаритов щита в зависимости от его назначения и размещения.

3. Электрические характеристики

• Номинальное напряжение и ток: Определение параметров в зависимости от потребляемой нагрузки.

• Коэффициент мощности: Учет параметров нагрузки для обеспечения эффективной работы.

• Система заземления: Наличие системы заземления для защиты от поражения электрическим током.

4. Безопасность

• Наличие защитных устройств (автоматы, предохранители) для предотвращения перегрузок и коротких замыканий.

• Обеспечение доступа к элементам управления и защиты от случайного контакта с токоведущими частями.

5. Эргономика и удобство эксплуатации

• Удобное расположение элементов управления и индикаторов.

• Возможность простого доступа для обслуживания и ремонта.

6. Качество сборки

• Тщательная проверка всех соединений и контактов на отсутствие дефектов.

• Использование современных технологий сборки и тестирования.

7. Тестирование и контроль качества

• Проведение испытаний на соответствие заявленным характеристикам.

• Проверка на устойчивость к внешним воздействиям (температура, влажность).

8. Документация

• Подготовка технической документации, включая схемы, инструкции по эксплуатации и паспорта на оборудование.

9. Экологические требования

• Учет экологических норм при производстве и утилизации материалов.

Соблюдение этих требований поможет обеспечить высокое качество производимых распределительных щитов и их надежную работу в различных условиях эксплуатации.

Маркировка и обозначение электротехнических распределительных щитов

Маркировке и обозначению щитов отведена особая роль в обеспечении правильной эксплуатации, обслуживания и идентификации оборудования. Существуют определенные стандарты и рекомендации для маркировки, которые могут варьироваться в зависимости от страны и организации. Вот основные аспекты, касающиеся маркировки и обозначения распределительных щитов:

1. Общие принципы маркировки

• Четкость и разборчивость: Все надписи должны быть четкими и легко читаемыми.

• Устойчивость к внешним воздействиям: Используемые материалы для маркировки должны быть устойчивыми к воздействию влаги, температуры, химических веществ.

2. Элементы маркировки

• Наименование оборудования: Указание типа щита (например, распределительный щит, щит управления).

• Номинальные параметры: Указание номинального напряжения (например, 400 В), тока (например, 125 А) и частоты (например, 50 Гц).

• Класс защиты: Указание класса защиты от поражения электрическим током (например, IP54).

• Система заземления: Обозначение типа системы заземления (например, TN-S, TT).

• Производитель: Наименование и контактная информация производителя.

• Серийный номер: Уникальный серийный номер для идентификации конкретного изделия.

• Дата изготовления: Указание даты производства.

3. Символы и знаки

• Электрические символы: Использование стандартных электрических символов для обозначения различных компонентов (выключатели, предохранители, контакторы и т.д.).

• Знаки безопасности: Обозначения, предупреждающие об опасности электрического тока (например, знак "Осторожно, электрический ток").

4. Схемы и инструкции

• Схемы подключения: Наличие схемы подключения на внутренней стороне дверцы щита или в документации.

• Инструкции по эксплуатации: Краткие инструкции по эксплуатации и обслуживанию.

5. Маркировка кабелей

• Обозначение кабелей: Указание типа и сечения кабелей, подключенных к распределительному щиту.

• Цветовая кодировка: Применение цветовой кодировки для фазовых проводников (например, коричневый, черный, серый) и нулевых проводников.

6. Стандарты маркировки

• В разных странах могут действовать свои стандарты. Например, в Европе применяются стандарты IEC, а в России — ГОСТы. Важно учитывать эти стандарты при маркировке.

Примеры обозначений

Распределительный щит ЩР-1-400/3:

• ЩР — щит распределительный

• 1 — номер модели

• 400 — номинальное напряжение

• 3 — количество фаз

ЩРн - щит распределительный навесной

Следование этим принципам и стандартам поможет обеспечить безопасную и эффективную эксплуатацию электротехнических распределительных щитов.

Материалы, из которых производятся электротехнические щиты

Электротехнические распределительные щиты изготавливаются из различных материалов, в зависимости от их назначения, условий эксплуатации и требований к безопасности. Ниже представлены основные материалы, используемые для производства электротехнических щитов:

1. Металлы

• Сталь: Чаще всего используется для изготовления каркасов и корпусов щитов. Стальные щиты обладают высокой прочностью и долговечностью. Они могут быть покрыты антикоррозийными покрытиями (например, порошковая покраска) для повышения устойчивости к коррозии.

• Нержавеющая сталь: Используется в условиях повышенной влажности или агрессивных средах, где требуется высокая устойчивость к коррозии.

• Алюминий: Легкий и устойчивый к коррозии материал, который также применяется для изготовления щитов, особенно в условиях, где важен вес.

2. Пластики

• Полиэстер (FRP): Используется для создания легких и устойчивых к воздействию химических веществ и влаги щитов. Часто применяется в условиях повышенной влажности и на открытом воздухе.

• Поликарбонат: Применяется для защиты компонентов внутри щита. Обеспечивает хорошую прочность и прозрачность, что позволяет видеть внутренние элементы.

• ABS-пластик: Используется для производства малых распределительных щитов и панелей. Обладает хорошей ударопрочностью и легкостью.

3. Композиционные материалы

• Некоторые современные щиты могут быть изготовлены из композитных материалов, которые сочетают в себе преимущества различных компонентов, обеспечивая легкость, прочность и устойчивость к внешним воздействиям.

4. Изоляционные материалы

• Внутри щитов используются различные изоляционные материалы для обеспечения безопасности и предотвращения коротких замыканий. Это могут быть:

• Эпоксидные смолы

• Силиконовые изоляторы

• Керамические изоляторы

5. Уплотнительные материалы

• Для защиты от влаги и пыли используются уплотнители из резины или силикона, которые обеспечивают герметичность соединений.

6. Электромагнитные экраны

• В некоторых случаях для защиты от электромагнитных помех используются экранирующие материалы, такие как медь или специальные композитные материалы.

Выбор материала для электротехнического распределительного щита зависит от множества факторов, включая эксплуатационные условия, требования к безопасности, стоимость и срок службы. Правильный выбор материалов обеспечивает надежность, долговечность и безопасность работы электрического оборудования.

Уровень защиты электротехнических распределительных щитов

Уровень защиты электротехнических распределительных щитов определяется несколькими стандартами и классификациями, наиболее известными из которых являются:

1. Степень защиты по IP (Ingress Protection)

Степень защиты обозначается двумя цифрами, например, IP54, где:

Первая цифра (от 0 до 6) указывает на защиту от твердых предметов (пыль):

• 0 — отсутствие защиты

• 1 — защита от крупных предметов (более 50 мм)

• 2 — защита от предметов размером более 12 мм

• 3 — защита от предметов размером более 2,5 мм

• 4 — защита от предметов размером более 1 мм

• 5 — защита от пыли (неполная защита)

• 6 — полная защита от пыли

Вторая цифра (от 0 до 8) указывает на защиту от влаги:

• 0 — отсутствие защиты

• 1 — защита от вертикально падающих капель воды

• 2 — защита от капель воды под углом до 15°

• 3 — защита от водяных струй под углом до 60°

• 4 — защита от брызг воды со всех сторон

• 5 — защита от струй воды

• 6 — защита от сильных струй воды

• 7 — защита при погружении в воду на глубину до 1 метра на время до 30 минут

• 8 — защита при длительном погружении в воду на глубину более 1 метра

2. Степень защиты по IK

Степень защиты по IK указывает на устойчивость к механическим ударам. Она обозначается двумя цифрами, например, IK08, где:

• Цифры варьируются от IK00 (без защиты) до IK10 (защита от ударов с энергией до 20 Дж).

3. Классификация по материалам и конструкции

• Металлические щиты: Обычно имеют более высокий уровень защиты по IP и IK, чем пластиковые.

• Пластиковые щиты: Могут обеспечивать хорошую защиту от влаги, но их механическая прочность может быть ниже.

4. Нормативные документы

В разных странах могут действовать свои стандарты и нормативные документы, регулирующие требования к распределительным щитам. Например:

• В Европе это может быть стандарт EN 61439 для низковольтных распределительных устройств.

• В России это может быть ГОСТ Р МЭК 61439.

Выбор уровня защиты для электротехнического распределительного щита зависит от условий эксплуатации, таких как наличие влаги, пыли, механических воздействий и других факторов. Правильный выбор обеспечивает безопасность и надежность работы оборудования.

Где заказать сборку электротехнического распределительного щита в Москве

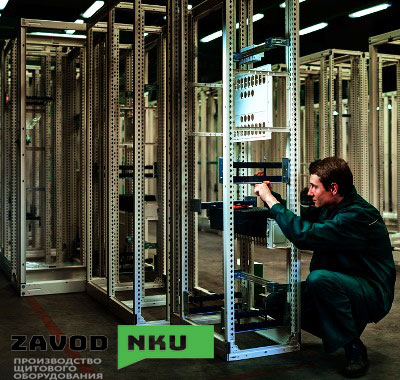

Компания ЗаводНКУ осуществляет сборку на заказ распределительных щитов и другого электрощитового оборудования. Перед заказом сборки распределительных щитов (ЩР), Вы можете посетить наш центральный московский офис-склад, шоу-рум. В любое удобное для Вас рабочее время возможно оформить заказ на сборку электрощита НКУ по звонку, указанному на сайте.

На сборку распределительного щита НКУ на заказ цена и скидка устанавливается в зависимости от объема заказа, которая для оптовых покупателей наиболее выгодна.
