Маркировка установленного электрооборудования в НКУ

ГОСТ маркировки электрощита НКУ

Маркировка электрощитов, включая низковольтные комплектные устройства (НКУ), регламентируется различными стандартами, в том числе ГОСТами. Основные положения по маркировке НКУ можно найти в следующих документах:

• ГОСТ 50462-2009 – «Электрические устройства. Общие требования к маркировке».

• ГОСТ Р 51321.1-2007 – «Оборудование электрическое низковольтное. Часть 1. Общие требования к оборудованию».

Основные требования к маркировке НКУ:

1. Обозначение типа устройства: каждое устройство должно иметь четкое обозначение, указывающее на его тип и назначение (например, «НКУ»).

2. Номинальные параметры: указывается номинальное напряжение, номинальный ток и частота.

3. Символы и знаки: использование общепринятых символов и знаков для обозначения функций и характеристик устройства.

4. Информация о производителе: на электрощите при маркировке должна быть указана информация о производителе, включая его наименование и адрес.

5. Серийный номер и дата изготовления: каждое устройство должно иметь уникальный серийный номер и дату изготовления для отслеживания.

6. Инструкция по эксплуатации: на видном месте должна быть размещена инструкция по эксплуатации и безопасности.

7. Маркировка защитных устройств: указание защитных устройств, таких как автоматические выключатели, предохранители, УЗО и т.д., с их номинальными параметрами.

8. Этикетки и знаки безопасности: обязательно наличие этикеток с предупреждающими знаками и информацией о безопасной эксплуатации.

Пример маркировки:

• Тип устройства: НКУ-01

• Номинальное напряжение: 400/230 В

• Номинальный ток: 160 А

• Частота: 50 Гц

• Производитель: ООО «Энергосистема», г. Москва

• Серийный номер: 123456

• Дата изготовления: 01.06.2025

Правильная маркировка НКУ согласно ГОСТам обеспечивает безопасность эксплуатации, упрощает обслуживание и способствует быстрому реагированию в случае неисправностей. Рекомендуется регулярно проверять актуальность информации и соответствие требованиям стандартов.

Правильная маркировка в электрощитах

Правильная маркировка в электрощитах: важность и рекомендации

Электрощиты занимают важное место в распределении электрической энергии и обеспечении безопасности электрических установок. Правильная маркировка компонентов электрощита является неотъемлемой частью его проектирования и эксплуатации. В этой статье мы рассмотрим, почему маркировка важна, а также предоставим рекомендации по ее правильному выполнению.

Зачем нужна маркировка?

1. Безопасность: правильная маркировка позволяет быстро идентифицировать элементы электрощита, что особенно важно в экстренных ситуациях. Это помогает избежать ошибок при отключении или ремонте оборудования.

2. Упрощение обслуживания: четкая маркировка облегчает работу электриков и обслуживающего персонала, позволяя им быстрее находить необходимые элементы и выполнять плановые проверки.

3. Соблюдение норм и стандартов: во многих странах существуют нормативные документы, регламентирующие требования к маркировке электроустановок. Соблюдение этих стандартов помогает избежать штрафов и проблем с проверяющими органами.

4. Улучшение понимания схемы: маркировка электрощита и оборудования помогает не только специалистам, но и пользователям лучше понять, как функционирует электрощит и какие нагрузки он обслуживает.

Рекомендации по маркировке

1. Используются стандартизированные обозначения: применяются общепринятые символы и обозначения для различных элементов (выключатели, автоматы, предохранители и т.д.). Это упростит понимание схемы другими специалистами.

2. Четкость и читаемость: все надписи должны быть четкими, легко читаемыми и хорошо видимыми. Используются, в том числе, контрастные цвета для надписей и фона.

3. Маркировка проводов: каждый провод должен быть помечен в соответствии с его назначением (например, фаза, ноль, заземление). Это поможет избежать путаницы при подключении оборудования.

4. Указание номеров и функций: указываются номера автоматов и их функции (например, "Автомат 1 - освещение", "Автомат 2 - розетки"). Это упростит поиск необходимых элементов.

5. Обновление информации: при внесении изменений в схему электрощита обязательно обновляется маркировка. Это позволит сохранить актуальность информации и избежать ошибок.

6. Использование этикеток: для маркировки можно использовать самоклеящиеся этикетки или специальные маркеры. Они должны быть устойчивыми к воздействию влаги, температуры и химических веществ.

7. Документация: ведется документация по электрощиту, включая схемы, описания элементов и их назначения. Это поможет в дальнейшем обслуживании и ремонте.

Правильная маркировка в электрощитах – это не просто формальность, а необходимое условие для обеспечения безопасности и эффективной работы электрических установок. Соблюдение рекомендаций по маркировке электрощита поможет избежать множества проблем и сделает работу с электрощитами более безопасной и удобной.

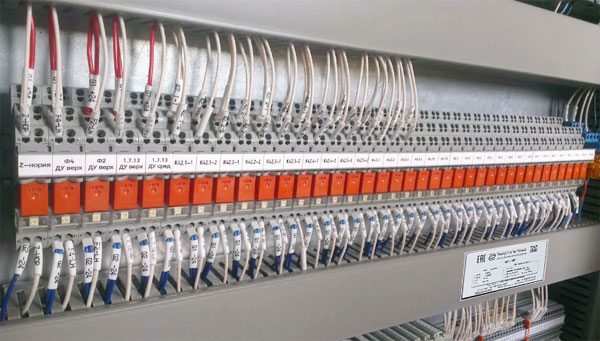

Маркировка установленного электрооборудования в НКУ

Маркировка установленного электрооборудования в НКУ важна для обеспечения безопасности, упрощения обслуживания и быстрого выявления неисправностей.

Вот пример таблицы для маркировки электрооборудования в НКУ:

| Номер | Наименование оборудования | Тип оборудования | Номинальное напряжение (В) | Номинальный ток (А) | Мощность (кВт) | Производитель | Серийный номер | Дата установки | Примечания |

| 1 | Вводный автомат | Автоматический выключатель | 380/220 | 63 | 25 | Schneider Electric | 123456 | 01.01.2023 | Основной ввод |

| 2 | УЗО | Устройство защитного отключения | 380 | 40 | 10 | Legrand | 654321 | 01.01.2023 | Защита от замыкания на землю |

| 3 | Розеточный блок | Розетки | 220 | 16 | 3.5 | ABB | 789012 | 01.01.2023 | Для офисного оборудования |

| 4 | Контактор | Контактор | 380 | 25 | 15 | Siemens | 345678 | 01.01.2023 | Управление освещением |

| 5 | Программируемый логический контроллер (ПЛК) | ПЛК | 24 | - | - | Omron | 987654 | 01.01.2023 | Для автоматизации процессов |

| 6 | Датчик температуры | Датчик | 24 | - | - | Honeywell | 456789 | 01.01.2023 | Для системы климат-контроля |

| 7 | Силовой трансформатор | Трансформатор | 380/220 | - | 100 | Schneider Electric | 321654 | 01.01.2023 | Понижающий трансформатор |

| 8 | Вентилятор | Вентилятор | 220 | 5 | 1.5 | Ventilation Co. | 147258 | 01.01.2023 | Для вентиляции помещения |

Пояснения к таблице:

• Номер: уникальный идентификатор для каждого элемента оборудования.

• Наименование оборудования: полное название установленного оборудования.

• Тип оборудования: классификация оборудования (например, автомат, УЗО, ПЛК и т.д.).

• Номинальное напряжение (В): рабочее напряжение оборудования.

• Номинальный ток (А): максимально допустимый ток для данного оборудования.

• Мощность (кВт): мощность, которую потребляет или выдает оборудование.

• Производитель: название компании-производителя оборудования.

• Серийный номер: уникальный серийный номер устройства для идентификации.

• Дата установки: дата, когда оборудование было установлено.

• Примечания: дополнительная информация о каждом элементе, например, его назначение или особенности эксплуатации.

Эта таблица может быть изменена и дополнена в зависимости от специфики вашего электрооборудования и требований к маркировке НКУ.

Маркировка автоматических выключателей в электрощите

Маркировка автовыключателей в электрощите важна для удобства эксплуатации, обслуживания и безопасной эксплуатации электроустановок. Правильная маркировка позволяет быстро идентифицировать назначение каждого выключателя и его параметры.

Пример таблицы для маркировки автоматических выключателей:

| Номер | Наименование | Номинальное напряжение (В) | Номинальный ток (А) | Тип защиты | Условный номер | Назначение | Примечания |

| 1 | АВ 1 | 380/220 | 16 | C | 1 | Освещение офисов   | Включает освещение в офисе |

| 2 | АВ 2 | 380/220 | 25 | B | 2 | Розетки                       | Для розеток в учебных классах |

| 3 | АВ 3 | 380/220 | 32 | C | 3 | Силовые устройства   | Для подключения силовых агрегатов |

| 4 | АВ 4 | 380/220 | 10 | A | 4 | УЗО                               | Защита от короткого замыкания |

| 5 | АВ 5 | 380/220 | 63 | D | 5 | Вводной автомат         | Основной ввод в электрощит |

| 6 | АВ 6 | 380/220 | 40 | C | 6 | Вентиляция | Управление вентиляционным оборудованием |

| 7 | АВ 7 | 380/220 | 16 | B | 7 | Освещение коридоров | Включает освещение коридоров |

Пояснения к таблице:

• Номер: уникальный номер для каждой позиции.

• Наименование: обозначение автоматического выключателя (например, АВ - автоматический выключатель).

• Номинальное напряжение (В): рабочее напряжение, на которое рассчитан автомат.

• Номинальный ток (А): максимально допустимый ток, который может проходить через автомат.

• Тип защиты: класс срабатывания автомата (A, B, C, D и т.д.), определяющий его реакцию на перегрузки и короткие замыкания.

• Условный номер: номер, используемый для быстрого поиска в документации или на схеме.

• Назначение: описание назначения автовыключателя (например, освещение, розетки и т.д.).

• Примечания: дополнительные сведения о каждом автомате, такие как особенности эксплуатации или подключения.

Рекомендации по маркировке:

1. Четкость: используются четкие шрифты и понятные обозначения.

2. Цветовая кодировка: рассматривается возможность использования цветовой кодировки для быстрого определения типа защиты или назначения.

3. Схема электрощита: создаётся схема электрощита с указанием всех автоматов и их назначения.

4. Регулярное обновление: обновляется информация в таблице при изменениях в электроустановках.

Правильная маркировка автоматических выключателей помогает обеспечить безопасность и эффективность работы электрической системы.

Бирки на кабелях

Бирки на кабелях — это важный элемент маркировки, который помогает идентифицировать провода и кабели в электрических системах. Правильная маркировка кабелей обеспечивает безопасность, упрощает обслуживание и позволяет избежать путаницы при подключении и ремонте. Вот несколько ключевых аспектов, касающихся бирок на кабелях:

Зачем нужны бирки на кабелях?

1. Идентификация: бирки помогают быстро определить назначение и характеристики кабеля (например, фаза, ноль, заземление, тип нагрузки).

2. Безопасность: правильная маркировка уменьшает риск ошибок при работе с электрическими системами, что особенно важно в экстренных ситуациях.

3. Упрощение обслуживания: четкая маркировка кабелей облегчает работу электриков и обслуживающего персонала, позволяя им быстрее находить необходимые элементы и выполнять плановые проверки.

4. Соблюдение норм: в некоторых странах существуют нормативные требования к маркировке кабелей, что делает ее обязательной для соблюдения стандартов безопасности.

Рекомендации по маркировке кабелей

1. Используются стандартные обозначения: применяются общепринятые символы и обозначения для различных типов проводов (например, L для фазы, N для нуля, PE для заземления).

2. Четкость и читаемость: бирки должны быть четкими и легко читаемыми. Используйте контрастные цвета и достаточный размер шрифта.

3. Материалы для бирок: используются устойчивые к воздействию влаги, температуры и химических веществ материалы (например, пластиковые или металлические бирки).

4. Нумерация и описание: указывается номер и назначение каждого кабеля. Например, "Кабель 1 - освещение" или "Кабель 2 - розетки".

5. Размещение бирок: бирки следует размещать в удобных для чтения местах, как минимум с двух сторон кабеля, чтобы их было видно даже при небольшом доступе.

6. Обновление информации: при изменении схемы или конфигурации системы обязательно обновляйте бирки, чтобы информация оставалась актуальной.

7. Документация: ведется документация по маркировке кабелей, включая схемы и описания, что поможет в дальнейшем обслуживании и ремонте.

Бирки на кабелях важны в обеспечении безопасности и эффективности работы электрических систем. Правильная маркировка упрощает идентификацию проводов, минимизирует риски и способствует более быстрому и качественному обслуживанию.

Бирки на кабелях в электрощитовой, грамотная и понятная маркировка поможет создать организованную и безопасную электрическую установку.

Соблюдение рекомендаций по маркировке поможет создать безопасную и организованную электрическую систему.

Маркировка электропотребителей в электрощитовой в таблице

Вот пример таблицы для маркировки электропотребителей в электрощитовой. Она поможет организовать информацию о каждом потребителе, его характеристиках и подключении.

| Номер потребителя | Название/Описание | Тип нагрузки | Номинальная мощность (кВт) | Фаза (L1/L2/L3) | Автомат (А) | Примечания |

| 1 | Освещение коридора | Освещение | 1.5 | L1 | 10 | |

| 2 | Розетки офиса | Розетки | 2.5 | L1 | 16 | |

| 3 | Компьютеры | Офисные приборы | 3.0 | L2 | 16 | |

| 4 | Кондиционер | Климатическое | 3.5 | L2 | 25 | |

| 5 | Насос | Водоснабжение | 1.2 | L3 | 16 | |

| 6 | Электрическая плита | Кухонное оборудование | 7.0 | L3 | 32 | |

| 7 | Стиральная машина | Бытовая техника | 2.0 | L1 | 16 | |

| 8 | Лифт | Подъемное устройство | 5.0 | L1 | 32 | |

| 9 | Вентиляция | Вентиляционное | 1.0 | L2 | 10 | |

| 10 | Обогреватель | Отопление | 2.0 | L3 | 16 | |

Пояснения к таблице:

• Номер потребителя: уникальный идентификатор для каждого потребителя.

• Название/Описание: краткое описание или название устройства.

• Тип нагрузки: указывает на тип устройства (освещение, розетки, бытовая техника и т.д.).

• Номинальная мощность (кВт): указывает мощность, которую потребляет устройство.

• Фаза (L1/L2/L3): указывает, к какой фазе подключен потребитель.

• Автомат (А): номинал автоматического выключателя, защищающего этот потребитель.

• Примечания: дополнительная информация, если необходимо (например, особенности подключения или условия эксплуатации).

Эта таблица может быть адаптирована под конкретные нужды вашей электрощитовой и может включать дополнительные столбцы для более детальной информации.
