Взрывозащищенные электротехнические шкафы

Взрывозащищенные электротехнические шкафы

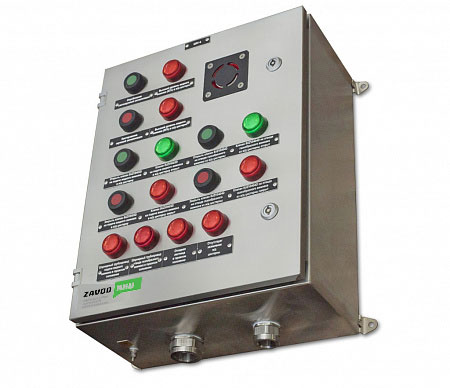

Взрывозащищенные электротехнические шкафы — это специализированные конструкции, предназначенные для размещения электрического оборудования и управления в условиях, где существует риск возникновения взрывоопасной атмосферы. Они обеспечивают защиту от взрывов, которые могут возникнуть в результате воспламенения горючих газов, паров или пыли.

Основные характеристики взрывозащищенных шкафов:

1. Конструкция:

• Изготавливаются из прочных материалов, таких как сталь или алюминий, которые способны выдерживать внутреннее давление, возникающее при взрыве.

• Часто имеют герметичные дверцы и уплотнения для предотвращения попадания взрывоопасных веществ внутрь взрывозащищенного шкафа.

2. Классификация по взрывозащите:

Взрывозащита может быть реализована различными способами, такими как:

• Взрывонепроницаемость (Ex d) — шкафы, которые могут выдерживать взрыв внутри и не позволяют ему выйти наружу.

• Взрывобезопасность (Ex e) — шкафы с конструктивными мерами, предотвращающими возникновение искр и тепла.

• Взрывозащита с использованием оболочки (Ex p) — шкафы взрывозащищенные, в которых создается избыточное давление для предотвращения попадания взрывоопасной атмосферы.

3. Применение:

• Используются в различных отраслях, таких как нефтегазовая, химическая, горнодобывающая промышленность, а также в местах с высокой вероятностью появления взрывоопасных смесей.

• Применяются для установки распределительных щитов, управления насосами, компрессорами и другим оборудованием.

4. Сертификация:

• Взрывозащищенные шкафы должны соответствовать определенным стандартам и нормам (например, ATEX в Европе или IECEx) и проходить сертификацию для использования в опасных зонах.

5. Дополнительные функции:

• Часто оснащаются системами охлаждения или обогрева для поддержания оптимальных температурных условий.

• Могут включать системы мониторинга и сигнализации для обеспечения безопасности.

Использование взрывозащищенных электротехнических шкафов является важным аспектом обеспечения безопасности на производственных объектах, где существует риск взрыва.

ГОСТы при проектировании взрывозащищенных электротехнических шкафов на заказ

При проектировании взрывозащищенных электротехнических шкафов на заказ важно учитывать ряд стандартов и нормативных документов, которые регулируют безопасность и эксплуатацию такого оборудования. Основные ГОСТы и другие документы, которые могут быть актуальны в данной области, включают:

Основные ГОСТы

1. ГОСТ Р 51330.0-99 — "Электрическое оборудование для взрывозащищенных помещений. Общие требования". Этот стандарт устанавливает общие требования к проектированию и эксплуатации электрического оборудования в условиях, где существует опасность взрыва.

2. ГОСТ Р 51330.1-99 — "Электрическое оборудование для взрывозащищенных помещений. Часть 1. Взрывозащита". Описывает различные методы защиты оборудования от взрыва.

3. ГОСТ Р 51330.10-99 — "Электрическое оборудование для взрывозащищенных помещений. Часть 10. Искробезопасные цепи". Регулирует требования к искробезопасным системам.

4. ГОСТ Р 51330.11-99 — "Электрическое оборудование для взрывозащищенных помещений. Часть 11. Общее требование к взрывозащите". Устанавливает требования к проектированию и испытаниям оборудования.
5. ГОСТ 12.2.007.0-75 — "Системы безопасности. Общие требования". Данный стандарт устанавливает общие требования к системам безопасности, включая электротехнические изделия.

Дополнительные документы

1. ПНСТ 12-16-2006 — "Правила устройства электроустановок (ПУЭ)". Включает требования к проектированию и эксплуатации электроустановок в взрывоопасных зонах.

2. РД 34.21.122-87 — "Инструкции по проектированию и монтажу электрооборудования для взрывозащищенных помещений". Этот документ может содержать дополнительные рекомендации по проектированию.

3. Международные стандарты (IEC), такие как IEC 60079, которые охватывают международные требования к взрывозащищенному оборудованию.

Проектирование

При проектировании взрывозащищенных электротехнических шкафов необходимо учитывать:

• Классификацию взрывоопасных зон (зоны 0, 1, 2 и т.д.).

• Выбор методов защиты (например, "d" — взрывозащита с оболочкой, "e" — повышенная безопасность).

• Использование материалов, устойчивых к воздействию агрессивной среды.

• Установку защитных устройств (предохранителей, реле и т.д.) с учетом условий эксплуатации.

• Проведение необходимых испытаний и сертификаций.

Проектирование взрывозащищенных электротехнических шкафов требует строгого соблюдения действующих норм и стандартов для обеспечения безопасности и надежности работы оборудования в потенциально опасных условиях. Рекомендуется также консультироваться с экспертами в области взрывозащиты и сертификации оборудования для получения актуальной информации о применимых стандартах и правилах.

Стандарты и требования к взрывозащищенным электротехническим шкафам

Взрывозащищенные электротехнические шкафы должны соответствовать строгим стандартам и требованиям, чтобы обеспечить безопасность в условиях потенциально взрывоопасной атмосферы. Основные стандарты и требования включают:

1. Международные стандарты

• IEC 60079: Серия стандартов Международной электротехнической комиссии (IEC), посвященная оборудованию, предназначенному для использования в зонах с опасностью взрыва. Основные части включают:

1. IEC 60079-0: Общие требования.

2. IEC 60079-1: Взрывонепроницаемое оборудование (Ex d).

3. IEC 60079-7: Повышенная безопасность (Ex e).

4. IEC 60079-11: Искробезопасное оборудование (Ex i).

5. IEC 60079-31: Защита от пыли (Ex t).

• ATEX: Директивы Европейского Союза (94/9/EC и 1999/92/EC), которые устанавливают требования к оборудованию и системам защиты, предназначенным для использования в потенциально взрывоопасных атмосферах.

2. Национальные стандарты

• ГОСТ Р 51330.0-99: Стандарт на оборудование, используемое в потенциально взрывоопасных средах в России.

• ГОСТ Р 51330.1-99: Стандарт на взрывозащищенное оборудование, аналогичный IEC 60079-0.

3. Классификация зон

Оборудование должно быть классифицировано в зависимости от типа и вероятности возникновения взрывоопасной атмосферы:

• Зона 0: Постоянное присутствие взрывоопасной смеси.

• Зона 1: Вероятное присутствие взрывоопасной смеси в нормальных условиях.

• Зона 2: Непостоянное присутствие взрывоопасной смеси.

4. Требования к конструкции

• Материалы: использование коррозионно-стойких материалов, способных выдерживать механические нагрузки и воздействие химических веществ.

• Герметичность: шкафы должны быть герметичными для предотвращения попадания взрывоопасных газов или пыли внутрь.

• Изоляция: элементы электрооборудования должны быть изолированы от оболочки шкафа для предотвращения искрообразования.

5. Тестирование и сертификация

• Оборудование должно проходить испытания на соответствие стандартам взрывозащиты и получать соответствующие сертификаты от аккредитованных органов.

• Регулярные проверки и техобслуживание для обеспечения надежности и безопасности эксплуатации.

6. Дополнительные требования

• Системы охлаждения и обогрева: для поддержания оптимального температурного режима внутри шкафа.

• Мониторинг и сигнализация: системы, обеспечивающие контроль за состоянием оборудования и сигнализацию о возможных неисправностях.

Соблюдение этих стандартов и требований критически важно для обеспечения безопасности эксплуатации электротехнических шкафов в условиях, где существует риск взрывов.

Особенности комплектования взрывозащищенных электротехнических шкафов

Комплектование взрывозащищенных электротехнических шкафов требует особого внимания к различным аспектам, чтобы гарантировать безопасность и надежность работы оборудования в условиях потенциально взрывоопасной атмосферы. Вот ключевые особенности, которые следует учитывать при комплектовании таких шкафов:

1. Выбор оборудования

• Взрывозащищенные компоненты: все электрические устройства, устанавливаемые в взрывозащищенном шкафу (выключатели, контакторы, реле и т.д.), должны иметь соответствующую маркировку и сертификацию для использования в взрывоопасных зонах (например, Ex d, Ex e, Ex i).

• Классификация по зонам: оборудование должно соответствовать классификации зон (0, 1, 2) в зависимости от вероятности появления взрывоопасной смеси.

2. Материалы и конструкция взрывозащищенного шкафа

• Корпус: шкафы взрывозащищенные должны быть изготовлены из материалов, устойчивых к коррозии и механическим повреждениям (например, нержавеющая сталь или алюминий).

• Герметичность: все уплотнения и соединения должны обеспечивать защиту от проникновения пыли и влаги (IP67 или выше).

• Теплоотвод: конструкция должна обеспечивать достаточное теплоотведение для предотвращения перегрева внутренних компонентов.

3. Электрические соединения

• Кабельные вводы: использование взрывозащищенных кабельных вводов, которые обеспечивают герметичность и защиту от механических повреждений.

• Заземление: обеспечение надежного заземления всех металлических частей взрывозащищенного шкафа для предотвращения накопления статического электричества.

4. Системы охлаждения и обогрева

• Температурный режим: в зависимости от условий эксплуатации может потребоваться установка обогревателей или систем охлаждения для поддержания оптимальной температуры внутри шкафа.

• Проверка температуры: установка термодатчиков для мониторинга температуры внутри взрывозащищенного шкафа.

5. Монтаж и размещение оборудования

• Удобство обслуживания: расположение компонентов должно обеспечивать легкий доступ для обслуживания и замены.

• Минимизация расстояний: короткие соединения между компонентами для уменьшения индуктивности и сопротивления.

6. Сигнализация и мониторинг

• Системы сигнализации: установка индикаторов состояния (например, светодиоды) для мониторинга работы оборудования.

• Аварийная сигнализация: системы, оповещающие о неисправностях или превышении допустимых температур.

7. Документация и маркировка

• Маркировка компонентов: все элементы должны быть четко промаркированы с указанием их класса взрывозащиты.

• Техническая документация: наличие полной документации на все компоненты, включая сертификаты соответствия.

8. Обучение персонала

• Инструктаж: проведение регулярных инструктажей для персонала по безопасной эксплуатации и обслуживанию взрывозащищенных шкафов.

• Обучение по экстренным мерам: ознакомление с действиями в случае аварийной ситуации или неисправности оборудования.

Соблюдение этих особенностей при комплектовании взрывозащищенных шкафов поможет обеспечить безопасность и надежность их эксплуатации в условиях потенциального риска взрывов.

Этапы сборки взрывозащищенных шкафов на заказ

Сборка взрывозащищенных электротехнических шкафов на заказ включает несколько ключевых этапов, каждый из которых важен для обеспечения безопасности, надежности и соответствия требованиям. Вот основные этапы процесса:

1. Проектирование и подготовка

• Техническое задание: сбор информации о требованиях заказчика, условиях эксплуатации и особенностях применения шкафа.

• Проектирование: разработка проектной документации, включая схемы электрических соединений, планировку компонентов внутри взрывозащищенного шкафа и спецификации материалов.

• Выбор компонентов: определение необходимых взрывозащищенных компонентов (выключатели, реле, датчики и т.д.) в соответствии с требованиями и стандартами.

2. Закупка материалов и компонентов

• Закупка: подбор или заказ всех необходимых материалов и комплектующих, обеспечивающих соответствие стандартам взрывозащиты.

• Проверка качества: получение сертификатов соответствия и проверка всех компонентов на наличие повреждений или дефектов.

3. Подготовка рабочего места

• Организация рабочего пространства: подготовка производственного помещения с учетом требований безопасности и чистоты.

• Инструменты и оборудование: подбор необходимого инструмента и оборудования для сборки.

4. Сборка шкафа

• Монтаж корпуса: сборка и установка корпуса взрывозащищенного, включая герметизацию швов и соединений.

• Установка внутренней конструкции: монтаж панелей, креплений и других элементов внутри взрывозащищенного шкафа для обеспечения удобства размещения оборудования.

• Электрические соединения: прокладка кабелей, установка кабельных вводов, соединение компонентов в соответствии с проектной документацией.

5. Проверка и тестирование

• Визуальная проверка: осмотр собранного взрывозащищенного шкафа на предмет соблюдения всех норм и стандартов, а также отсутствие механических повреждений.

• Электрические испытания: проведение тестирования на работоспособность всех электрических соединений и компонентов (измерение сопротивления изоляции, проверка на короткое замыкание и т.д.).

• Тестирование на герметичность: проверка герметичности взрывозащищенного шкафа для предотвращения проникновения влаги и пыли.

6. Финальная отделка

• Маркировка: нанесение маркировки на все компоненты, включая информацию о классе взрывозащиты и технические характеристики.

• Документация: подготовка всей необходимой документации, включая инструкции по эксплуатации, сертификаты соответствия и схемы подключения.

7. Доставка и установка

• Подготовка к транспортировке: упаковка взрывозащищенного шкафа для предотвращения повреждений при транспортировке.

• Доставка: организация доставки шкафа к месту установки.

• Монтаж на месте: установка взрывозащищенного шкафа в соответствии с проектной документацией и требованиями безопасности.

8. Обучение и ввод в эксплуатацию

• Обучение персонала: проведение инструктажа для обслуживающего персонала по безопасной эксплуатации и обслуживанию оборудования.

• Пусконаладочные работы: проверка работоспособности всего оборудования в реальных условиях эксплуатации.

9. Сервисное обслуживание

• Регулярные проверки: организация планового обслуживания и проверки состояния оборудования.

• Ремонтные работы: быстрое реагирование на возможные неисправности или аварийные ситуации.

Следование этим этапам поможет обеспечить высокое качество сборки взрывозащищенных электротехнических шкафов и их безопасную эксплуатацию в условиях потенциального риска взрывов.
