Рекомендуем учесть: для трёхкомнатной квартиры оптимален модульный щит на 18–24 позиции с автоматами 16А для розеточных линий, 10А – для освещения и отдельным устройством защитного отключения не менее 30 мА.
Материал корпуса влияет на безопасность: для частных коттеджей с деревянными стенами подойдёт металлический бокс с уровнем пылевлагозащиты от IP44, а для панельных домов достаточно пластикового корпуса класса IP30.
Для лучшей организации электропитания применяйте изделия с дверцей и съёмной дин-рейкой–упрощается замена модулей и расширение сети без демонтажа всего шкафа.
Совет: при подключении мощных потребителей (котлы, кондиционеры) выбирайте устройство с запасом по количеству модулей и возможностью установки реле контроля напряжения.
Для размещения автоматических выключателей на каждом этаже жилых и административных зданий оптимально подойдут этажные модели (ЩЭ). Они обеспечивают быстрое отключение питания в аварийных ситуациях и минимизируют последствия коротких замыканий.
Тщательно подберите размеры корпуса с учетом количества квартир или офисов на этаже, часто используются варианты с возможностью установки от 8 до 48 модулей. Современные решения оснащаются DIN-рейками и шинами N и PE, что упрощает монтаж и сокращает время обслуживания.
Минимизируйте риск доступа посторонних к оборудованию, выбирая конструкции с металлической дверцей, замком и местом под пломбировку. Купите модели с качественными комплектующими: автоматами типа B или C, УЗО, рубильниками – подобранными по расчетному току и характеристикам нагрузки вашего объекта.
Продумайте способ монтажа: навесные варианты подойдут для коридоров с бетонными стенами, а встраиваемые – для скрытной установки в пустоты стен. Выбирайте устройства, соответствующие классу защиты IP31 или выше, если в помещении возможна повышенная влажность или пыль.
Рекомендуется периодически проводить визуальный осмотр внутренних соединений, а также своевременно менять изношенные автоматы и реле контроля напряжения для предотвращения аварий и повышения общей надежности энергоснабжения.
Для современных квартир выбирайте щиток с запасом по количеству модулей: к стандартным автоматам добавьте место под УЗО, реле контроля напряжения и несколько свободных гнезд для будущих расширений.
Минимальное число слотов для однокомнатных квартир – 12, для двух- и трехкомнатных целесообразно не менее 18. ЩК монтируется либо на стену (накладной вариант), либо утоплен в стену, что практичнее с точки зрения дизайна и экономии пространства.
Выдаваемая нагрузка для городских квартир рассчитана обычно на 5–15 кВт. Корпус должен иметь класс защиты IP31 или выше, особенно если монтаж предполагается в зоне с повышенной влажностью (например, на лестничной площадке общего пользования).
Для большей безопасности провода внутри щита разделяют по группам: розеточные, осветительные, мощные потребители (варочная поверхность, кондиционер, стиральная машина). Используйте маркировку на всех элементах для быстрого доступа при необходимости ремонта или обслуживания.
Для квартир, офисов или производственных помещений рекомендуем выбирать ЩО с целевым учетом нагрузки: проверьте суммарную мощность всех групп освещения и оставьте запас 20-30% по току.
Для подключения светильников применяются автоматические выключатели на каждом контуре. ЩО с модульной конструкцией позволяет удобно распределить силовые линии, сгруппировать отдельные помещения и установить устройства контроля: реле времени, счетчики, сигнализацию неисправности ламп.
Размещение шкафа обычно предполагает установку в коридоре или электрощитовой – в помещениях без влажности, с температурой от +5 до +40°C. Конструкция корпуса должна быть не ниже класса IP31 внутри зданий, или IP54 при монтаже в местах с повышенной запыленностью.
Подберите ЩУ при учёте конкретных задач: для автоматизации вентиляции выбирайте сборки с ПЛК, для насосных станций – панели с защитой от сухого хода и возможностью внешнего управления. Не упускайте важность выбора размера по количеству коммутируемых цепей и удобству обслуживания. Для малых объектов допустимо использовать компактные корпуса с монтажом на DIN-рейку, для крупных – напольные шкафы с секционированием по функциям.
Для промышленности рекомендуются панели с контроллерами Siemens S7 или ОВЕН, поддержкой MODBUS и резервированием питания. Убедитесь, что установлены документы: схемы и паспорта – это существенно упрощает сервис. Все коммутационные элементы маркируются, а проводники комплектуются специализированными наконечниками для исключения ослабления контактов.
| Компонент | Функция | Требование к установке |
|---|---|---|
| ПЛК | Логическое управление | Проветривание, температурный режим не выше 40°C |
| Автоматические выключатели | Защита цепей | Доступность и маркировка |
| Реле контроля фаз | Защита трёхфазных нагрузок | Обязательное наличие при работе с двигателями |
| Клеммные блоки | Подключение внешних линий | Использование наконечников НШВИ/НШПИ |
Используйте в сборках только комплектующие с сертификатами, подтверждёнными производителем. Применяйте схемы с резервированием и дистанционной сигнализацией – это снижает простой в аварийных ситуациях. Для диспетчеризации выбирайте конструкции с возможностью подключения удалённых модулей и передачи данных по Ethernet или RS-485.
Организуйте кабельные трассы с запасом длины для замены элементов, ввод кабелей располагайте снизу шкафа для защиты от протечек. Размещайте исполнительные устройства и сигнальные лампы с лицевой стороны – для оперативного контроля и настройки. Учитывайте недопустимость размещения электромагнитных реле рядом с силовыми шинами, чтобы исключить взаимовлияние.
Для управления электроприводами и поддержания оптимальной работы оборудования применяйте ЩА с ПЛК и встроенными модулями расширения. Программируемый контроллер повышает гибкость системы, а возможность удалённого мониторинга позволяет оперативно корректировать параметры работы без посещения объекта.
Выбирая корпус, отдавайте предпочтение изделиям с высокой степенью защиты – минимум IP54 для промышленных помещений, IP65 при возможном воздействии влаги и пыли. Надёжные клеммники, кабельные вводы с уплотнением, качественные маркировочные элементы помогут упростить монтаж и предотвратить нештатные ситуации.
Особое внимание уделите совместимости исполнительных реле и коммутационных устройств с базовыми компонентами. Рекомендуется использовать автоматические выключатели с функцией дистанционного сброса и сигнализации о срабатывании, а также интегрировать устройства контроля фаз для предотвращения аварийных остановок электродвигателей. Это повышает устойчивость производственного процесса и снижает затраты на обслуживание.

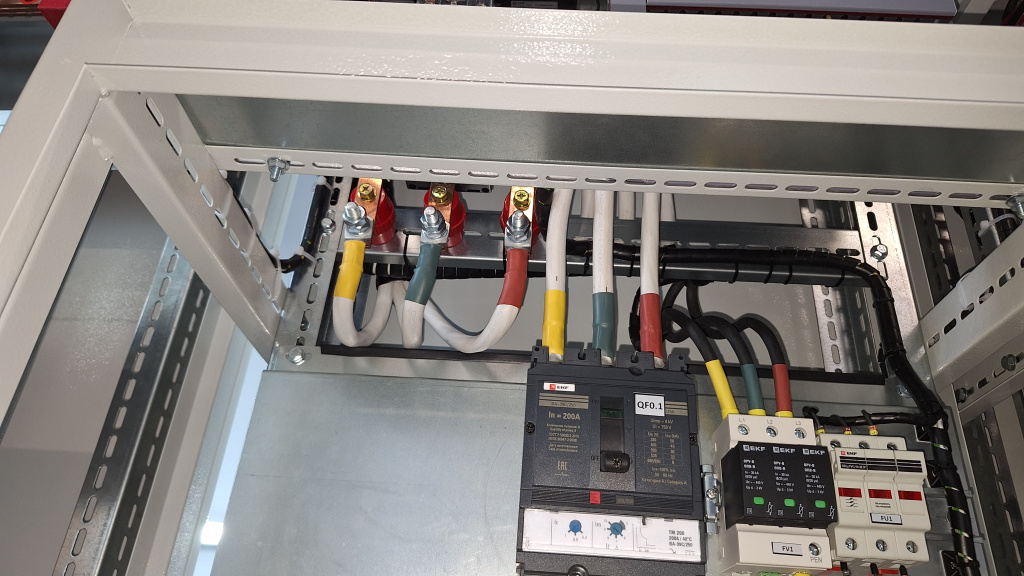

Выбирайте ВРУ только с учетом реального расчетного тока объекта, класса защищенности и возможности установки устройства учета. Оптимальным считается корпус с толщиной металла не менее 1,5 мм и степенью защиты минимум IP31 для помещений или IP54 для улицы. При заказе предусматривайте наличие коммутационной аппаратуры с запасом по номиналу в 20–30% от максимальных нагрузок.

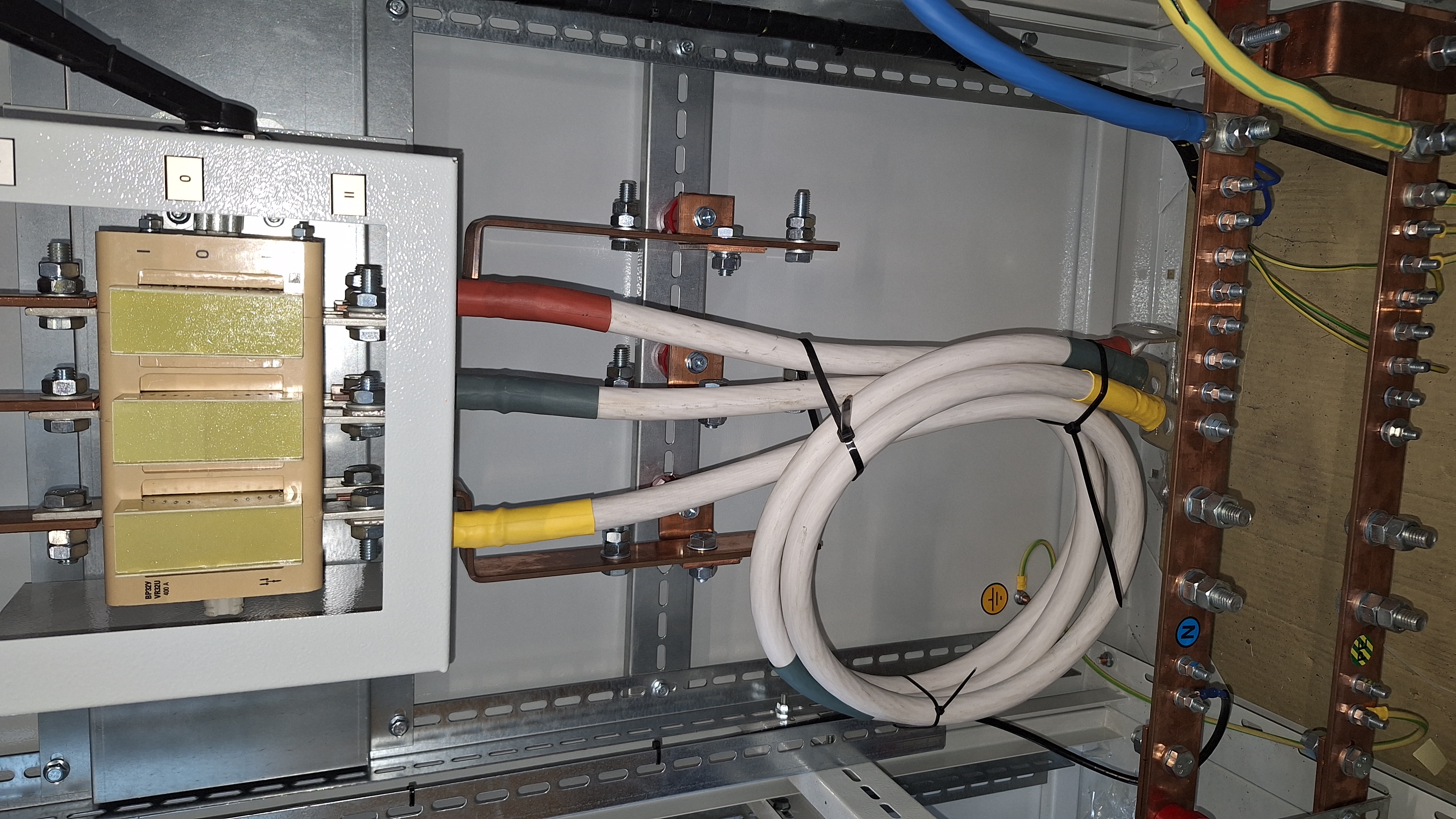

Рекомендуется размещать ГРЩ в отдельном помещении с обеспечением свободного доступа для специалистов, чтобы быстро проводить обслуживание без отключения всей сети.
При расчёте параметров устройства основное внимание уделяют номинальному току вводных автоматов, который всегда должен превышать нагрузку на 20–30% для резервирования и предотвращения аварийных ситуаций.
Планируя подключение нескольких потребителей, лучше распределять нагрузку равномерно по всем секциям, чтобы минимизировать риск перегрева токоведущих частей и увеличить надёжность функционирования всей сети.
Современные ГРЩ формируют на основе модульных конструкций, что облегчает наращивание мощностей и замену отдельных элементов без масштабных работ.
Обязательной является установка устройств контроля изоляции, что предотвращает поражение людей электротоком и своевременно выявляет повреждения питающих линий.
| Параметр | Рекомендованное значение |
|---|---|
| Степень защиты корпуса | Не ниже IP31 (для сухих помещений), IP54 (для сырости или пыли) |
| Класс пожароустойчивости | ПП1 или ПП2 |
| Вводной автомат | С запасом мощности 20–30% |
| Рабочая температура | +5…+40 °C |
| Возможность опломбировки | Обязательна для коммерческих объектов |
Корпуса изготавливают преимущественно из оцинкованной стали толщиной не менее 1,5 мм, что обеспечивает механическую прочность и защиту от внешних воздействий.
Периодическая проверка состояния всех соединений и своевременная подтяжка клемм гарантируют долгий срок службы и предупреждают искрение на контактах, приводящее к пожарам.
Ориентируйтесь в первую очередь на максимальный ток нагрузки – указывайте его значение с запасом минимум 20%, чтобы избежать перегрева линий и ложных срабатываний автоматических устройств. Например, для частного дома или квартиры типичным выбором будет устройство с расчетным током 32–63 А, для индустриальных целей требуются решения на значительно большие параметры тока.
При выборе корпуса заранее уточните возможность штатного ввода кабелей и проводов: наличие сальников, удобных перфорированных отверстий, а также съемных панелей для обслуживания. Для распределения по помещениям выбирайте конструкции с возможностью замка или прозрачной крышкой для легкого контроля и запирания от несанкционированного доступа. Для монтажа внутри мебели подойдут компактные варианты с глубиной корпуса не более 120 мм.
Распределительный щит для квартиры обычно более компактен и рассчитан на меньшую нагрузку, так как количество электроприборов в квартире ограничено. Щит для частного дома, как правило, включает устройства защиты от перенапряжения, отдельные линии для уличного освещения, хозяйственных построек, может быть оснащён автоматами на более высокий ток, а также резервным вводом при использовании генератора или альтернативных источников энергии.
Для офисных помещений важно выбирать щит с достаточным количеством модулей и возможностью дальнейшего расширения. Также стоит учитывать наличие устройств для защиты от утечек (УЗО или дифференциальных автоматов), так как в офисах используются чувствительные к перепадам напряжения устройства. Дополнительно желательно предусмотреть наличие отдельной линии для серверной или важного оборудования.
Электрический щит обычно включает корпус, DIN-рейки для крепления автоматики и токоведущих шин, автоматические выключатели, устройства защитного отключения, нулевые и заземляющие шины, а также устройство учёта (счётчик) — если это предусмотрено схемой. Некоторые модели могут комплектоваться дисплеями, сигнализацией или реле управления.
Да, есть уличные модели — они защищены от влаги и пыли, чаще всего имеют класс защиты не ниже IP54. Такие щиты изготавливаются из материалов, устойчивых к перепадам температур и воздействию солнечных лучей, а также предусматривают замки или пломбы для предотвращения несанкционированного доступа.
Размер щита зависит от количества модулей автоматики, которые планируется разместить. К каждому модулю отводится определённое количество мест (обычно 1 модуль — стандартная ширина автомата), но рекомендуется брать щит с запасом в 20–30%, чтобы впоследствии можно было добавить новые устройства без необходимости полной замены оборудования.
Распределительные щиты предназначены для разветвления электросети и обеспечения питания разных групп потребителей внутри здания. В таких щитах обычно устанавливаются автоматические выключатели, устройства защиты и клеммы. Вводные щиты монтируются на входе электричества в объект и содержат вводной автомат, устройства защитного отключения, а иногда – счетчики. Основная их задача — защитить внутреннюю электросеть от перегрузок и коротких замыканий. Учетные щиты устанавливают приборы для учета расхода электроэнергии, чаще всего это современные электронные счетчики. При выборе необходимо учитывать количество линий, уровни электропотребления и требования электробезопасности.
При выборе электрического щита для частного дома важно определить необходимое количество модулей, ведь в будущем может потребоваться расширение электросети. Также стоит обратить внимание на степень защиты корпуса от влаги и пыли, особенно если щит планируется разместить на улице или во влажных помещениях. Материал корпуса часто зависит от условий эксплуатации: для улицы используют металлические или пластиковые щиты с высоким классом защиты. Немаловажен способ монтажа — бывают накладные и встраиваемые модели. Желательно заранее продумать состав автоматов и дополнительных устройств, таких как УЗО, реле напряжения и счетчик электроэнергии.
