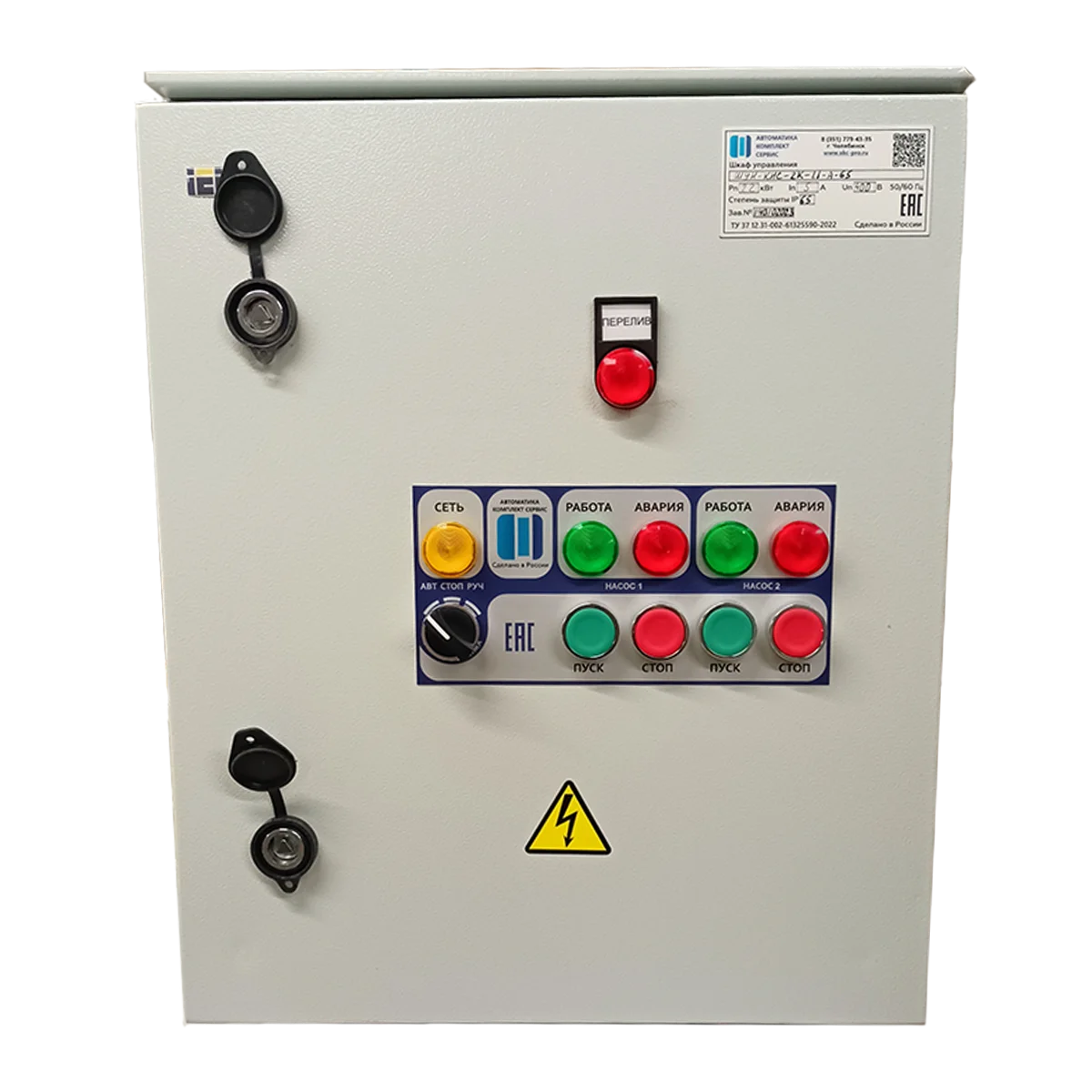

Двухфидерный ящик управления РУСМ5410-2674 предназначен для автоматического или ручного управления двумя трехфазными асинхронными электродвигателями с короткозамкнутым ротором мощностью до 22 кВт каждый в системе «основной — резервный». Обеспечивает:
Прямой пуск и останов каждого двигателя.
Автоматическое переключение нагрузки на резервный двигатель при аварии основного (исчезновение напряжения, перегрузка, короткое замыкание).
Ручной выбор активного фидера (основной / резервный / отключен).
Защиту каждого двигателя от перегрузок и токов короткого замыкания.
Применяется в насосных станциях водоснабжения и канализации, вентиляционных системах критических объектов, котельных, на промышленных линиях, где недопустим простой оборудования.
| Параметр | Значение |
|---|---|
| Тип | Двухфидерный, нереверсивный, система «основной-резерв» |
| Количество фидеров | 2 |
| Номинальный ток (каждый фидер), А | 50 |
| Мощность двигателя (АС3), кВт | 22 |
| Напряжение силовой цепи, В | 380 (3~, 50 Гц) |
| Напряжение цепи управления, В | 220 (отдельный ввод или от силовой цепи) |
| Степень защиты корпуса | IP31 |
| Климатическое исполнение | УХЛ4 (отапливаемые помещения) / по запросу У3 |
| Материал корпуса | Сталь 1 мм, порошково-полимерное покрытие |
| Габаритные размеры (В×Ш×Г), мм | 600×400×200 (уточняйте для конкретной модели) |
| Масса, кг | ~25 |
Внутри ящика смонтированы:
Вводной автоматический выключатель (на каждый фидер) — 2 шт.
Магнитные пускатели (контакторы) — 2 шт.
Тепловые реле с регулировкой тока уставки — 2 шт.
Реле контроля фаз / реле времени (при необходимости автоматического переключения).
Переключатель режимов работы («Основной – Резервный – Автомат – Ручной»).
Кнопки управления «Пуск» и «Стоп» для каждого фидера.
Сигнальные лампы (наличие питания, работа фидера, авария).
Клеммные колодки для подключения силовых кабелей и цепей управления.
Дверь с замком, прозрачное окно для контроля ламп (опционально).
✅ Бесперебойность процесса — автоматика сама переключит нагрузку на резервный двигатель при любой аварии основного. Система не остановится.
✅ Готовое решение — не нужно проектировать схему резервирования, подбирать реле и монтировать их в щит. Всё уже сделано и проверено на заводе.
✅ Удобство выбора режима — на двери вынесен переключатель, позволяющий принудительно выбрать основной или резервный фидер, либо доверить выбор автоматике.
✅ Экономия места — два фидера в одном корпусе вместо двух отдельных ящиков. Меньше крепежа, проще кабельные трассы.
✅ Надежная защита — каждый двигатель защищен своим автоматом и тепловым реле. Авария на одном фидере не влияет на исправность второго.
В ящик заводится один общий питающий кабель 380 В (3 фазы + N + PE). Нагрузка подключается к выходам двух фидеров отдельными кабелями к двигателям. Цепи управления могут питаться как от силовой цепи (220 В между фазой и нулем), так и от отдельного внешнего источника. Подробная схема прилагается в паспорте изделия.
Температура окружающего воздуха: от +5°С до +40°С для исполнения УХЛ4 (отапливаемое помещение).
Относительная влажность: до 80% при +25°С (без конденсации).
Окружающая среда: невзрывоопасная, не содержащая агрессивных газов и паров.
Вы можете заказать РУСМ5410-2674 прямо сейчас. В наличии и под заказ доступны другие типоразмеры двухфидерных ящиков на токи от 1А до 160А на каждый фидер (мощность двигателей от 0,18 до 75 кВт). Для уточнения сроков и цены свяжитесь с менеджером.
Вопрос: Можно ли использовать этот ящик для управления двухскоростным двигателем?
Ответ: Да, если двухскоростной двигатель имеет две отдельные обмотки (каждая на свою скорость). В этом случае один фидер подключается к одной обмотке (скорость 1), второй — ко второй (скорость 2). Переключение скоростей происходит выбором активного фидера. Но для двигателей с одной обмоткой и переключением полюсов требуется специальная схема — заказывайте отдельно.
Вопрос: Что происходит, если оба двигателя работают одновременно?
Ответ: Стандартная схема «основной-резерв» исключает одновременную работу обоих фидеров. В любой момент времени включен только один двигатель. При автоматическом переключении сначала отключается аварийный, потом включается резервный. Если вам нужна независимая работа двух двигателей (оба могут работать одновременно), заказывайте ящик с двумя независимыми фидерами.
Вопрос: Нужно ли дополнительное реле времени для задержки переключения?
Ответ: В стандартную комплектацию входит реле контроля фаз, которое обеспечивает переключение при пропадании напряжения или неправильном чередовании фаз. Если требуется задержка перед запуском резервного (например, для остывания насоса), устанавливается дополнительное реле времени — уточняйте при заказе.
