ЩНО

ЩНО (щит управления наружным освещением)

Основные функции ЩНО

1. Автоматизация: включение света в сумерках и выключение на рассвете.
2. Защита: защита осветительных линий от перегрузок, коротких замыканий и скачков напряжения.
3. Экономия: исключение работы ламп в светлое время суток, что снижает износ оборудования и затраты на электричество.
4. Управление: возможность ручного переключения режимов (например, для проведения ремонтных работ).

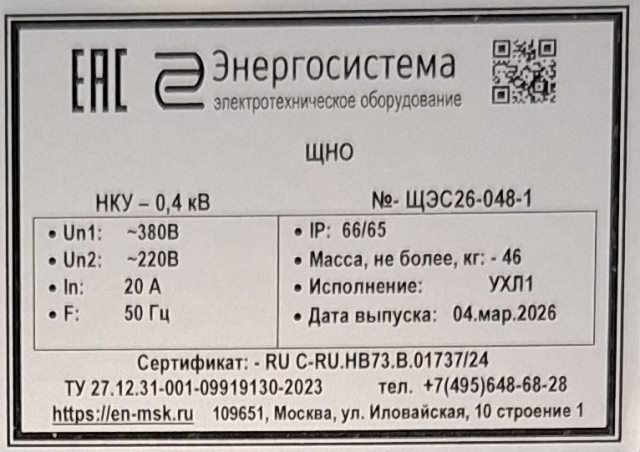

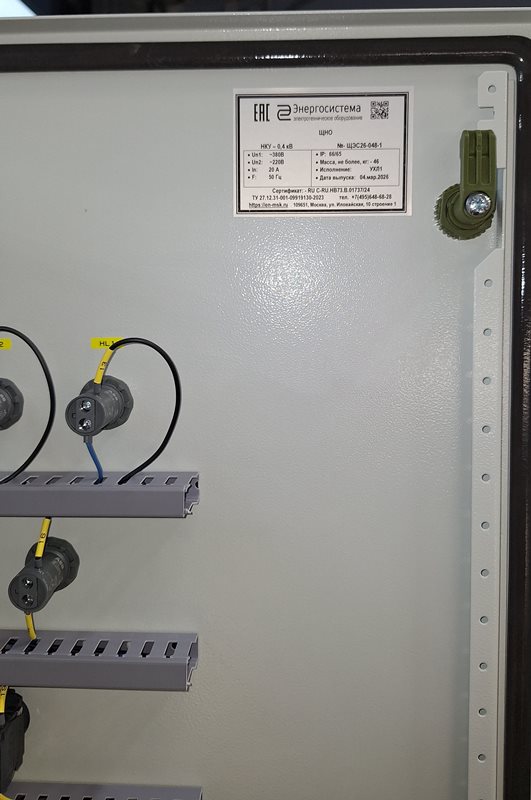

Конфигурация образца ЩНО:

• ЩЭС26-048-1
• Название: ЩНО
• НКУ - 0,4 кВ
• Un1: -380В
• Un2: 220
• In: 20A
• F: 50 Гц
• IP: 66/65
• Масса не более, кг: 46
• Исполнение: УХЛ1
• Дата выпуска: 04 марта 2026
• Сертификат: RU C-RU.HB73.B.01737/24
• ТУ 27.12.31-001-09919130-2023

Устройство и ключевые компоненты

• Фотореле (датчик освещенности): реагирует на уровень естественного света. Самый простой и дешевый вариант.
• Таймеры (реле времени): включают свет по строго заданному расписанию (удобно, если график освещения не зависит от погоды).
• Астрономические контроллеры: самые продвинутые устройства. Они «знают» точное время восхода и захода солнца в конкретной географической точке и корректируют график ежедневно.

• Автоматические выключатели: защищают кабели и светильники от аварийных режимов.
• Контакторы (магнитные пускатели): позволяют маломощному управляющему сигналу (от датчика или таймера) коммутировать мощные токи, питающие целую улицу или цех.

• Устройства защиты от импульсных помех (УЗИП): критически важны для наружного освещения, так как линии часто проходят по открытой местности и подвержены воздействию гроз.
• Реле контроля напряжения: защищают электронные компоненты скачков в сети.
• Счетчики электроэнергии: для учета потребления на конкретном участке.

Режимы работы ЩНО

• Автоматический: полное управление по датчику или таймеру.
• Ручной: принудительное включение или выключение (используется при обслуживании или в праздничные дни).
• Дежурный (опционально): поддержание части светильников включенными всю ночь для обеспечения безопасности.

Требования к исполнению ЩНО

• Степень защиты IP: обычно не ниже IP54 (защита от пыли и брызг) или IP65 (полная защита от струй воды).
• Материал корпуса: металл с антикоррозийным покрытием или ударопрочный полимер.
• Климатическое исполнение: должно выдерживать диапазон температур от -40°C до +50°C (в зависимости от региона).

Преимущества использования ЩНО

1. Снижение эксплуатационных расходов: автоматика работает точнее человека.
2. Долговечность оборудования: светильники не работают впустую, что продлевает срок их службы.
3. Безопасность: стабильное освещение территорий в темное время суток снижает риск травматизма и правонарушений.

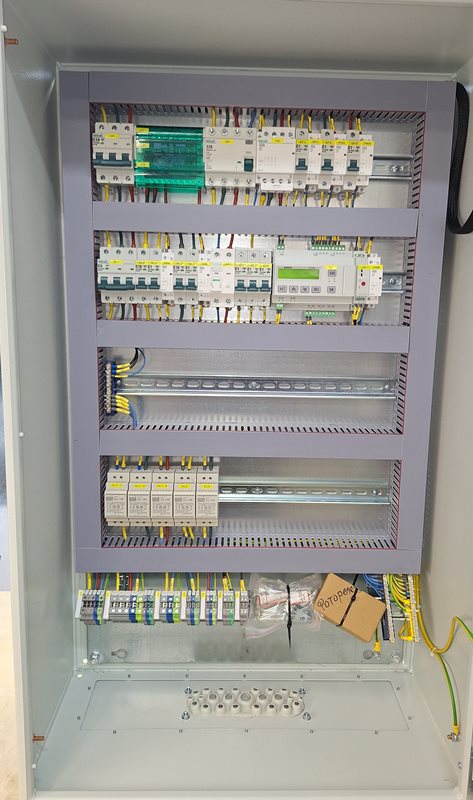

Этапы сборки щита управления наружным освещением ЩНО

• Прежде чем приступать к физической сборке, необходимо иметь на руках однолинейную схему и схему соединений.
• Расчет нагрузок: определение суммарной мощности светильников для подбора номиналов автоматических выключателей и сечения кабелей.
• Подбор комплектующих: подбор корпуса, автоматики (автоматы, контакторы), устройств управления (таймеры, фотореле) и вспомогательной продукции (гребенки, клеммы, DIN-рейки, маркировка).
• Проверка комплектации: сверка пришедшего оборудования со спецификацией проекта.

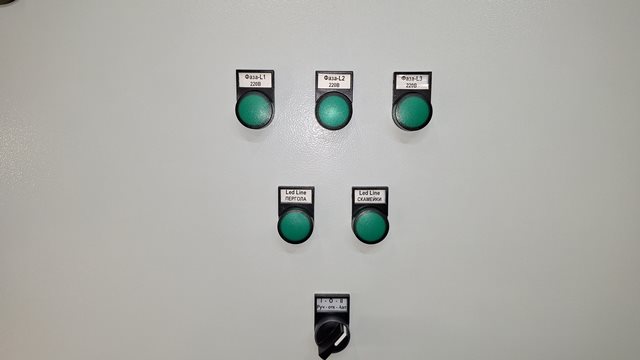

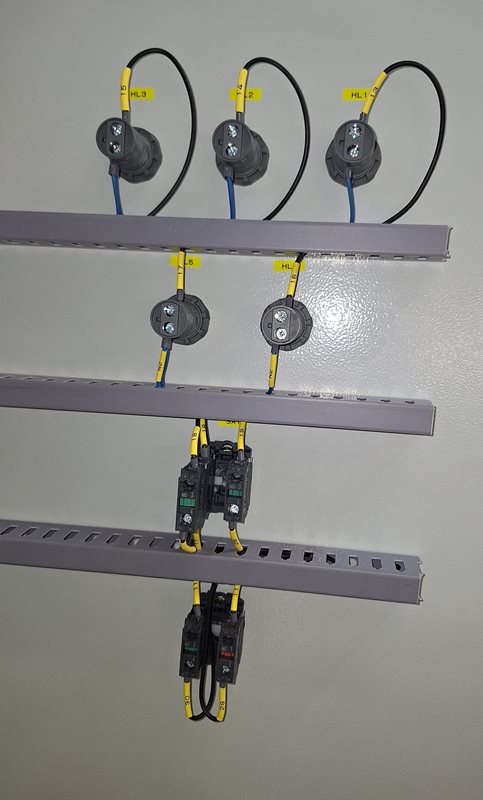

• Подготовка корпуса: если корпус металлический, проверяется целостность ЛКП. Если требуется врезка элементов управления на переднюю панель (светосигнальная арматура, кнопки, вольтметры), выполняются отверстия с помощью дрели или фрезера.
• Установка DIN-рейки: рейка крепится к задней стенке щита. Важно соблюдать дистанцию между рейками, чтобы компоненты не перегревали друг друга.
• Установка монтажных профилей: монтаж кабель-каналов (перфорированных коробов) для аккуратной прокладки проводов.

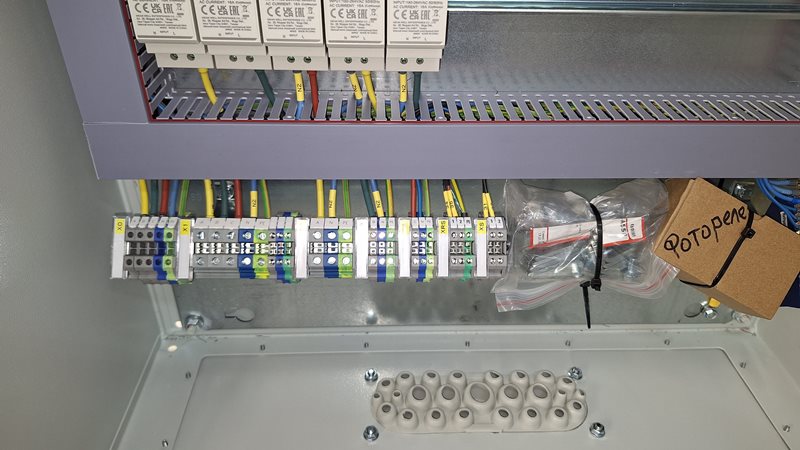

• На этом этапе компоненты устанавливаются на DIN-рейку согласно схеме.

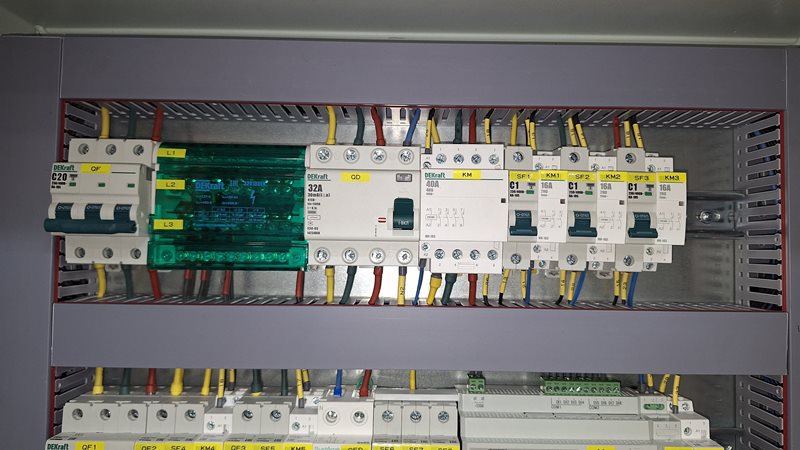

• Установка силовой части: сначала монтируются устройства, потребляющие больше всего места и имеющие наибольшие токи (вводной автомат, счетчик электроэнергии, контакторы/пускатели).
• Установка защитной части: монтаж автоматических выключателей на отходящие линии.

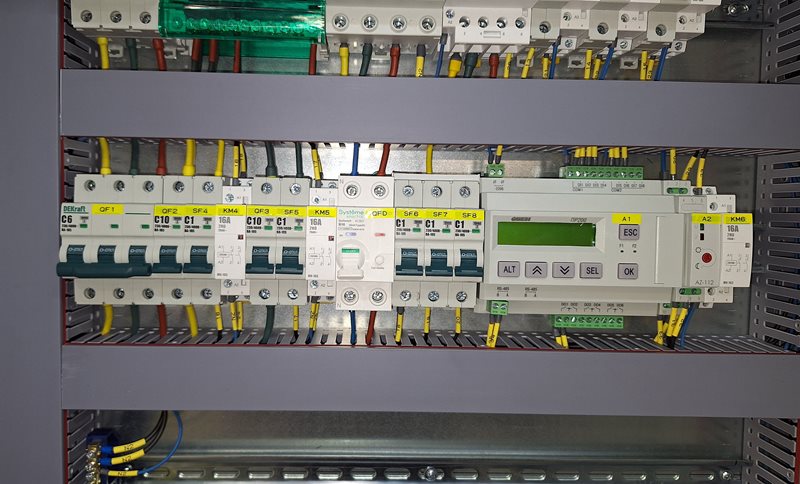

• Установка управляющей части: монтаж таймеров, реле времени, фотореле и устройств защиты (УЗИП).

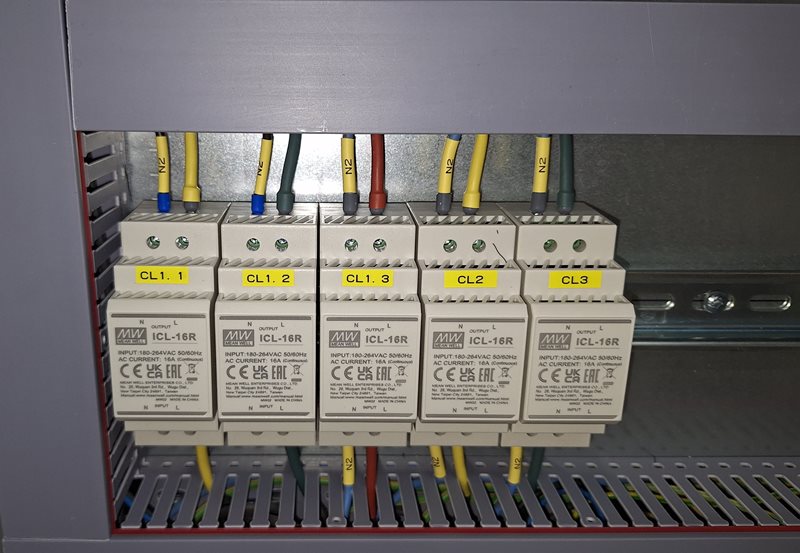

• Монтаж вспомогательных устройств: установка клеммных колодок для подключения внешних кабелей и блоков питания (если предусмотрено).

• Самый ответственный этап, требующий аккуратности и соблюдения цветовой маркировки жил.
• Силовая разводка: соединение вводного автомата, контакторов и выходных автоматов. провода должны быть соответствующего сечения.
• Управляющая разводка: соединение датчиков (фотореле/таймеров) с катушками контакторов.
• Подключение клемм: подключение всех внутренних цепей к клеммным колодкам.
• Маркировка: критически важный шаг. Каждый провод должен быть промаркирован согласно схеме (с помощью наконечников-маркираторов или термоусадки). Это необходимо для последующего обслуживания.

• Перед подачей основного напряжения щит проходит проверку «вхолостую».
• Визуальный контроль: проверка затяжки всех винтовых соединений (плохой контакт — причина пожаров), проверка отсутствия стружки и посторонних предметов.
• Прозвонка цепей: проверка целостности изоляции и отсутствия короткого замыкания между фазой, нулем и землей с помощью мультиметра.
• Проверка логики управления: подача напряжения на управляющую цепь (без нагрузки), чтобы убедиться, что таймер или фотореле корректно подают сигнал на включение контактора.

• Установка заглушек: закрытие всех отверстий в корпусе для обеспечения требуемой степени IP.
• Размещение документации: внутри щита ЩНО (в специальном кармане) должна находиться исполнительная схема и паспорт изделия.

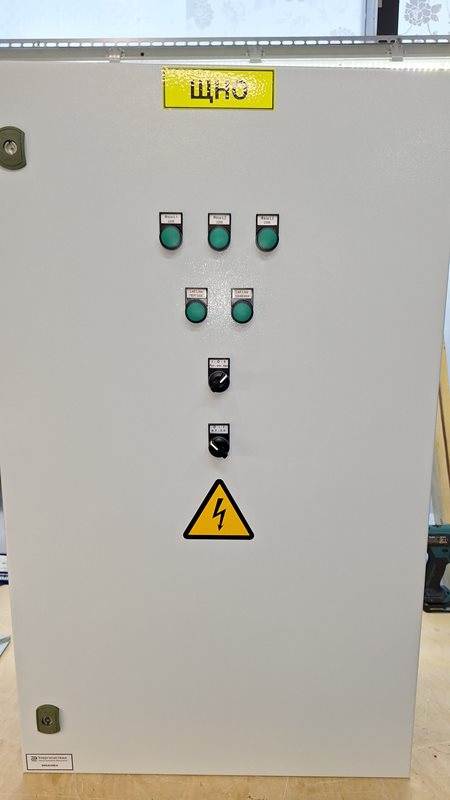

• Маркировка щита: на внешней стороне корпуса наносится надпись «ЩНО», указание напряжения и предупреждающие знаки (молния, «не включать работы»).
