Щит ЩРЧ подробная расшифровка

• Щ — Щит
• Р — Распределительный, общий термин для устройств, предназначенных для распределения электрической энергии по различным линиям
• Ч — Частотный или Цифровой (зависит от конкретной классификации, иногда также означает «Частотный щит» или иной термин в зависимости от стандарта/применения)

1. Щит распределительный (ЩР) — основной тип корпуса, предназначенный для размещения автоматических выключателей, УЗО, управляющих и защитных элементов, для распределения электроэнергии внутри объекта.
2. Щит ЩРЧ (щит распределительный частотный) — может обозначать распределительный щит, предназначенный для работы в частотных преобразователях или системах с регулируемой частотой. Тогда буква "Ч" означает «частотный».
3. Щит ЩРЧ как конкретная модификация или серия оборудования — иногда маркировка включает дополнительные индексные обозначения, например, для указания уровня защиты, типа автоматов, специфики автоматизации и др.

• Предназначен для автоматического и ручного управления электросетями, часто с возможностью регулировки параметров (например, частоты).
• Может включать преобразователи частоты, автоматические выключатели, системы автоматизации.
• Обычно отличается повышенной надежностью и гибкостью в конфигурации.

Основные функции ЩРЧ

• Распределение электроэнергии по различным линиям или объектам.
• Автоматическое и ручное управление подключением и отключением цепей.
• Защита электросетей и оборудования от аварийных режимов (устройствами защитного отключения, автоматическими выключателями, реле и т.п.).
• Обеспечение безопасности при эксплуатации электросетей.

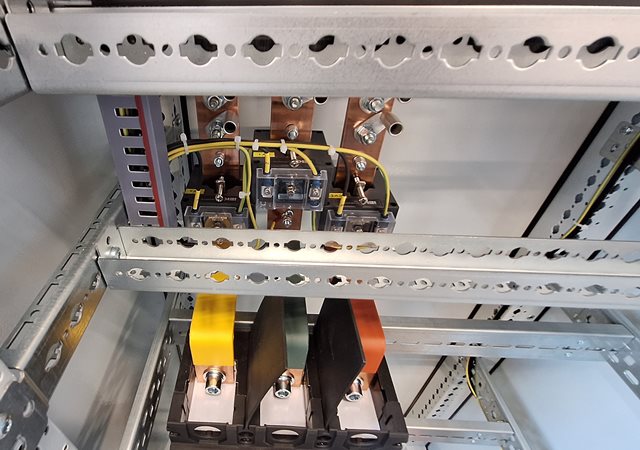

• Корпус щита обычно выполнен из металлических или пластмассовых материалов.
• Внутри находятся автоматические выключатели, реле, контакторы, аппараты защитного отключения, измерительные приборы и другие устройства.

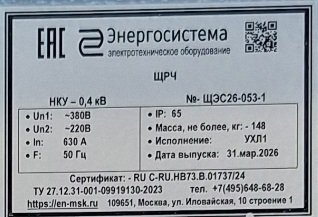

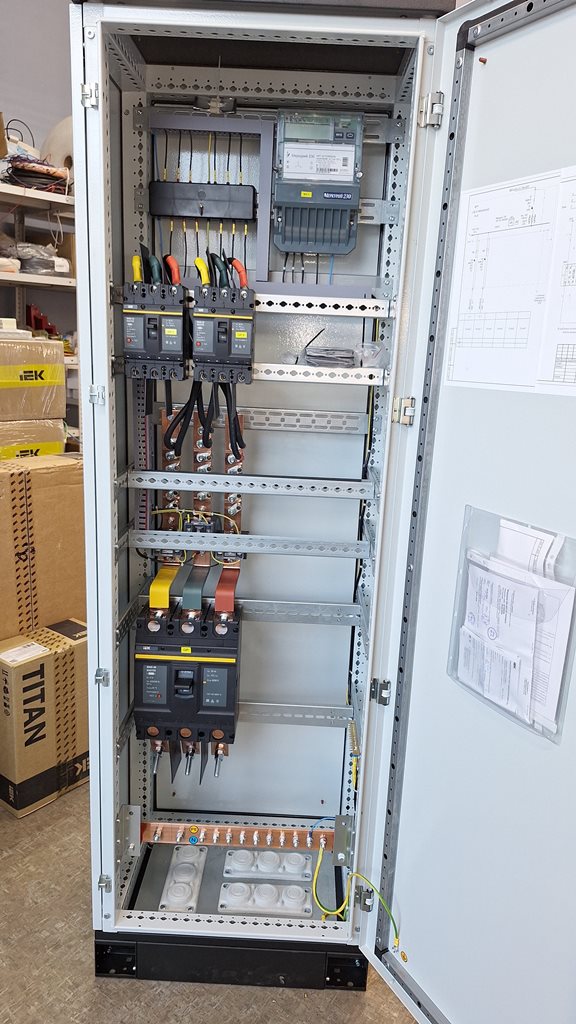

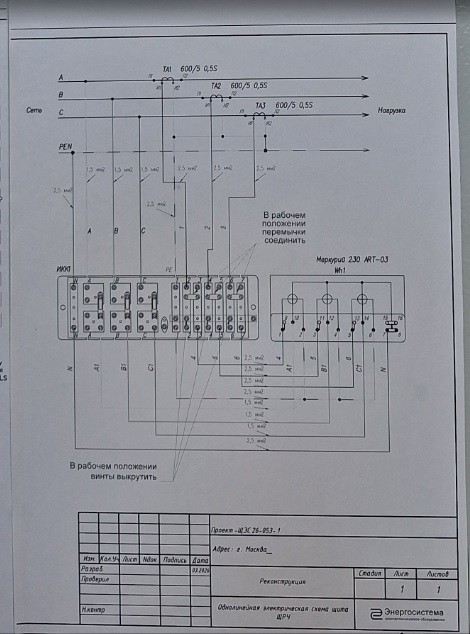

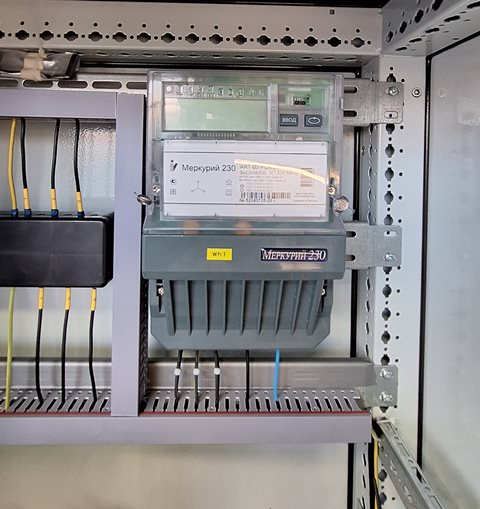

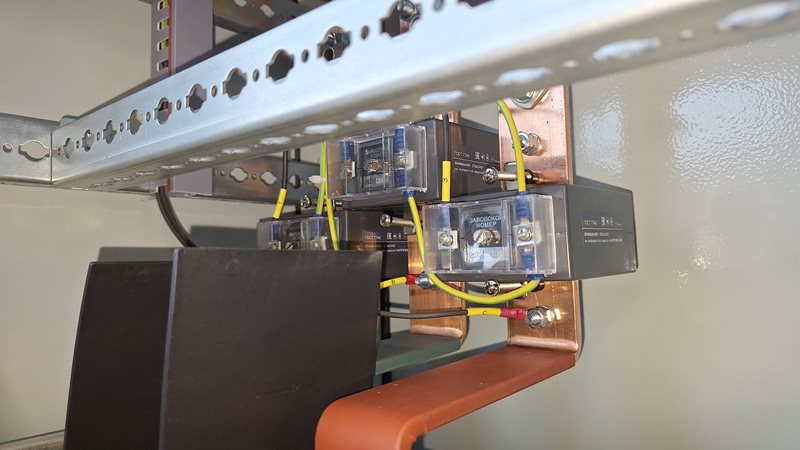

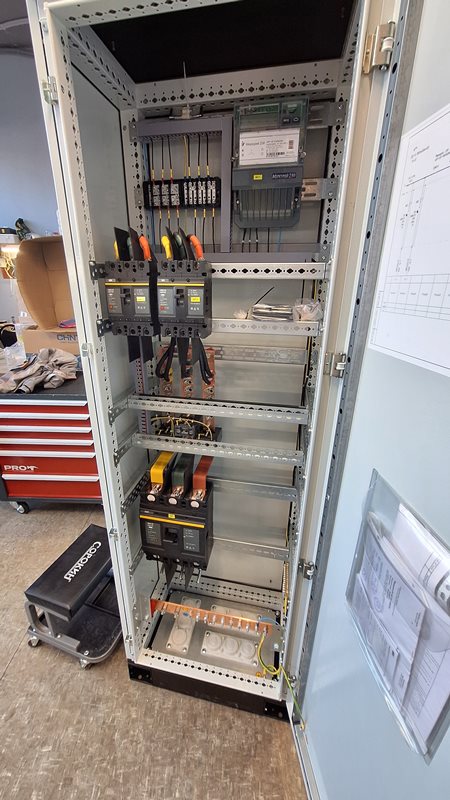

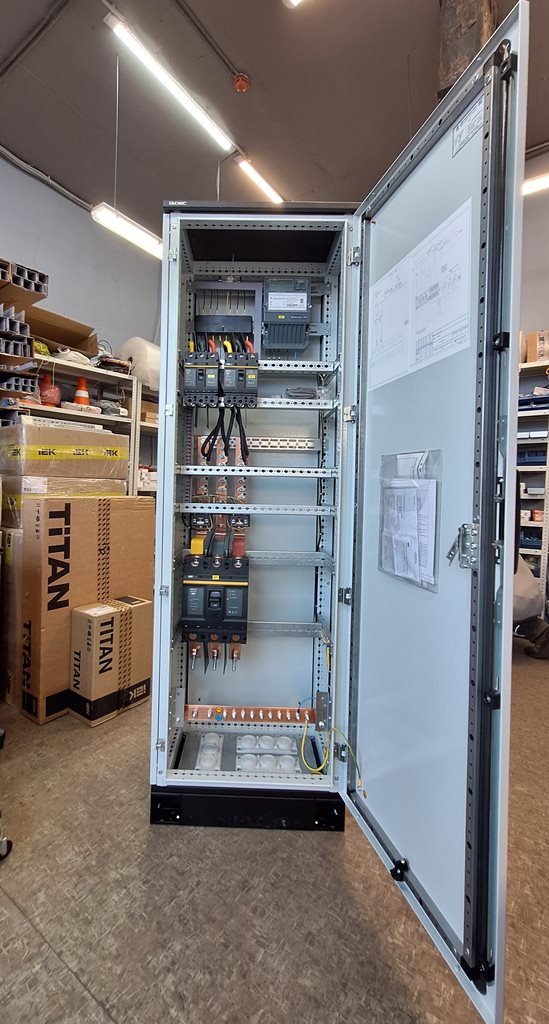

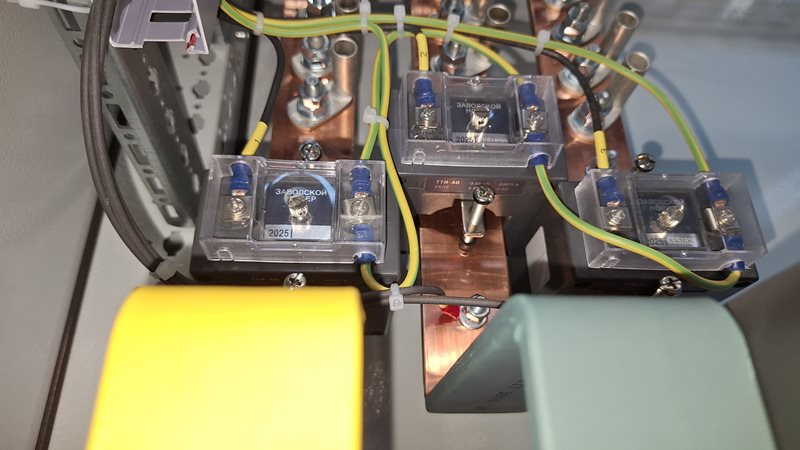

Конфигурация образца ЩНО

• ЩЭС26-053-1
• Название: ЩРЧ
• НКУ - 0,4 кВ
• Un1: -380В
• Un2: 220В
• In: 630A
• F: 50 Гц
• IP: 65
• Масса не более, кг: 148
• Исполнение: УХЛ1
• Дата выпуска: 31 марта 2026
• Сертификат: RU C-RU.HB73.B.01737/24
• ТУ 27.12.31-001-09919130-2023

Плюсы и минусы щита ЩРЧ

1. Компактность и модульность: позволяет удобно размещать необходимое оборудование и легко расширять или менять конфигурацию.
2. Обеспечение надёжной защиты: встроенные защитные устройства (автоматические выключатели, реле, УЗО) обеспечивают безопасность оборудования и персонала.
3. Централизованное управление: удобство контроля и автоматизации электросетей — управление осуществляется из одного места.
4. Упрощение обслуживания и ремонтных работ: все компоненты размещены внутри щита, что облегчает доступ и диагностику.
5. Соответствие стандартам: обычно изготовлены по нормативам, обеспечивающим безопасность и качество.
6. Гибкость в проектировании: возможность индивидуальной настройки и адаптации под конкретные требования объекта.

1. Стоимость — высокие затраты на производство, монтаж и обслуживание по сравнению с простыми распредителями или кабельными разводками.
2. Сложность монтажа — требует квалифицированных специалистов для правильной установки и настройки.
3. Занимаемое пространство — несмотря на компактность, внутри щита размещаются разные устройства, что может ограничивать возможность расширения в ограниченных пространствах.
4. Обслуживание и износ компонентов — хотя щиты предназначены для длительной эксплуатации, отдельные элементы (автоматические выключатели, реле) со временем требуют обслуживания или замены.
5. Гарантийные и эксплуатационные риски — нарушения правил монтажа или эксплуатации могут привести к аварийным ситуациям.

Основные технические характеристики ЩРЧ

1. Номинальное рабочее напряжение (Uн)  — обычно 220 В, 380 В или более в зависимости от системы электроснабжения и назначения.
2. Номинальный ток (In) — диапазон от нескольких ампер до нескольких тысяч ампер, например, 63 А, 160 А, 250 А и выше, в зависимости от нагрузки и проектных требований.
3. Класс защиты (IP) — обычно от IP31 до IP54 или выше, указывая степень защиты от попадания пыли, влаги и механических воздействий.
4. Максимальный короткозамкнутый ток (Ipk или Icw) — параметр, определяющий устойчивость щита к коротким замыканиям и используемый при проектировании защиты.
5. Степень автоматизации — от простых автоматических выключателей до программируемых контроллеров (PLC), что влияет на функциональные особенности.
6. Тип и число автоматических выключателей, УЗО, модулей управления  — количество и типисполнения (одно- или многополюсные, с адаптацией под нагрузку).
7. Материал корпуса — металл или пластик, с указанием прочности и пожарной безопасности.
8. Температурный диапазон эксплуатации  — обычно от -20°C до +50°C, в зависимости от условий установки.
9. Габариты — размеры щита, масса, что важно для размещения и монтажа.
10. Климатические нормативы — влагозащита, морозостойкость и другие показатели согласно стандартам.
11. Электромагнитная совместимость (ЭМС) — соответствие требованиям по помехам и радиочастотам.

• Грузоподъемность на монтаж и обслуживание
• Степень защиты кумулятивных и механических воздействий (IK)
• Параметры автоматизации (наличие PLC, интерфейсов, дисплеев).

Этапы сборки щита ЩРЧ

• Разработка проекта щита согласно техническому заданию и стандартам.
• Подготовка схемы электроснабжения и управления, подбор компонентов (автоматы, УЗО, контакторы, преобразователи частоты и т. д.).
• Подготовка чертежей и схем, документации на компоненты.

• Подготовка корпуса и монтажных элементов
• Проверка корпуса на целостность и соответствие по размерам.
• Установка монтажных панелей, профилей или DIN-рейки.
• Монтаж заземляющих шин и шин защитного отключения.
• Подготовка выводных (клеммных) блоков.

• Монтирование автоматических выключателей, УЗО, контакторов и преобразователей частоты.
• Установка коммутационных устройств и блоков управления.
• Подключение управляющих и силовых кабелей к соответствующим клеммам.
• Обеспечение надежной фиксации всех элементов (болты, винты, защелки).

• Прокладка силовых кабелей внутри щита.
• Подключение датчиков, управляющих и сигнальных кабелей.
• Обжиг и фиксация кабельных вводов.
• Маркировка кабелей и клемм.

• Визуальный осмотр всех соединений и монтажа.
• Проверка правильности установки, отсутствия коротких замыканий.
• Испытания на изоляцию.
• Пусковые испытания, настройка параметров (например, реле, частотных преобразователей).
• Проведение тестов автоматической защиты и взаимодействия компонентов.

• Заполнение паспортов изделия - щита ЩРЧ.
• Составление протоколов испытаний и проверки.
• Подготовка инструкций по эксплуатации и техническому обслуживанию.

• Установка щита на объекте.
• Подключение к распределительным сетям.
• Проведение пуско-наладочных работ.
• Обучение персонала по эксплуатации.

Сборка щита ЩРЧ на заказ в Москве
