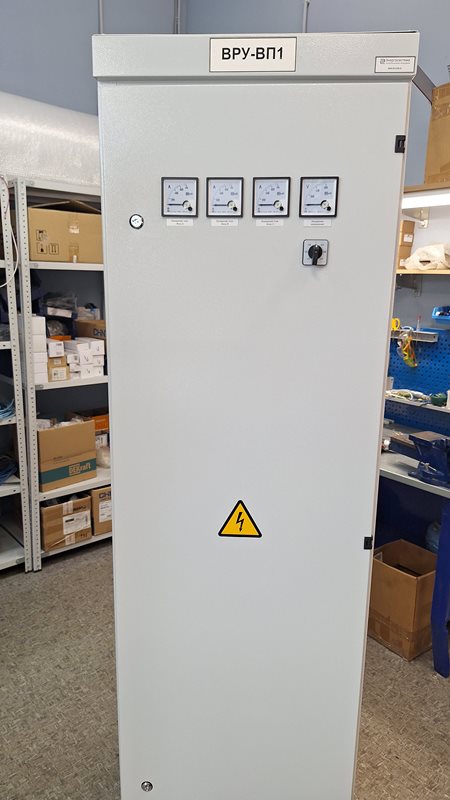

ВРУ-ВП1

ВРУ-ВП1

Что обычно входит в ВРУ-ВП1

• Вводной автомат или рубильник.
• Устройства защиты (автоматические выключатели, реле).
• Распределительные автоматы для цепей внутри объекта.
• Устройства учета энергии (например, счетчики).
• Мощное кабельное подключение и заземление.

Расшифровка ВРУ-ВП1

• ВП1 — вводная панель (вариант исполнения или модификация 1)

• ВРУ-ВП1— Вводно-распределительное устройство, модификация 1 или исполнение 1

1. Прием электроэнергии — обеспечивает подключение к внешней электросетевой линии или трансформатору, принимая электроэнергию на входе.
2. Фильтрация и защита — обеспечивает защиту электросети и подключенных устройств путём установки автоматов, предохранителей и реле для предотвращения перегрузок и коротких замыканий.
3. Распределение электроэнергии — распределяет электроэнергию по различным внутренним линиям, подключая потребителей внутри объекта или установки.
4. Учёт потребления электроэнергии — в некоторых случаях включает в себя устройства учета (счетчики) для контроля потребляемой энергии.
5. Автоматизация и управление — может содержать элементы автоматизации, например, автоматические выключатели, контроллеры, реле для автоматического включения/выключения потребителей.
6. Заземление и защита от перенапряжений — обеспечивает правильную заземляющую систему и защиту от перенапряжений, что важно для безопасности и надежной работы системы.

1. Обеспечить безопасное и надежное электроснабжение для бытовых, производственных или иных потребителей.
2. Защитить оборудование и персонал от аварийных ситуаций.
3. Организовать централизованное управление электроснабжением на объекте.
4. Обеспечить возможность учета потребленной электроэнергии.

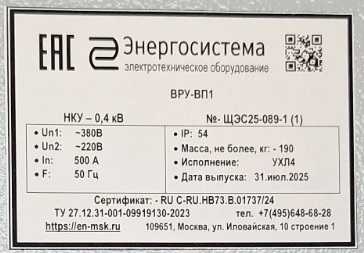

Основные характеристики ВРУ-ВП1

• Номинальное напряжение: обычно 380/220 В (трехфазная сеть).
• Номинальный ток: зависит от исполнения, но чаще всего варьируется в диапазоне от 100 А до 630 А (иногда до 1000 А).
• Частота тока: 50 Гц.
• Степень защиты IP:
• IP31/IP41 — для установки внутри сухих помещений.
• IP54/IP65 — для установки на улице или в пыльных/влажных условиях.
• Тип исполнения: настенное или напольное (шкафное).
• Материал корпуса: металл (сталь с порошковым покрытием) или полимерные материалы.

• Коммутация: использование автоматических выключателей (воздушных или модульных) для управления цепями.
• Защита: защита от токов короткого замыкания (КЗ), перегрузок и утечек тока (при наличии УЗО/дифференциальных автоматов).
• Учет: возможность установки счетчиков электроэнергии (электрических или цифровых) для контроля потребления.
• Модульность: конструкция позволяет добавлять или заменять элементы (автоматы, шины) при изменении нагрузки.
• Шинная система: наличие медных или алюминиевых шин для распределения больших токов.

• Вводной автоматический выключатель.
• Групповые автоматические выключатели (на линии потребителей).
• Приборы учета (счетчики).
• Контакторы или реле (для автоматизации).
• Светосигнальная индикация (лампы контроля наличия фаз).
• Система заземления и молниезащиты.

Этапы сборки ВРУ-ВП1 электрощита

• Проверка соответствия комплектующих схеме проекта.
• Подготовка корпуса и проверка его целостности.

• Установка DIN-реек, монтажных панелей и изоляторов.
• Разметка мест под оборудование.

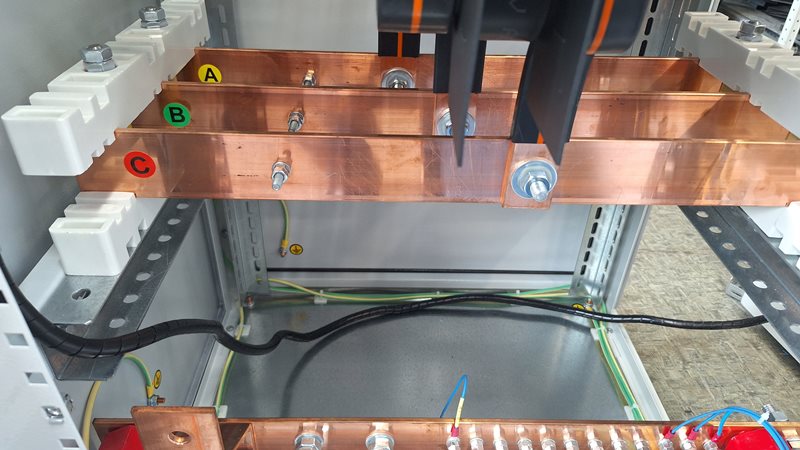

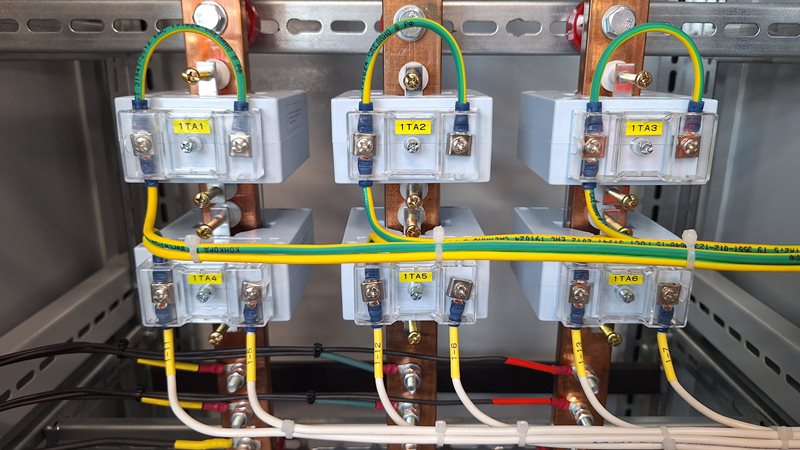

• Установка медных или алюминиевых шин.
• Фиксация шин изоляторами и затяжка болтовых соединений с контрольным моментом.

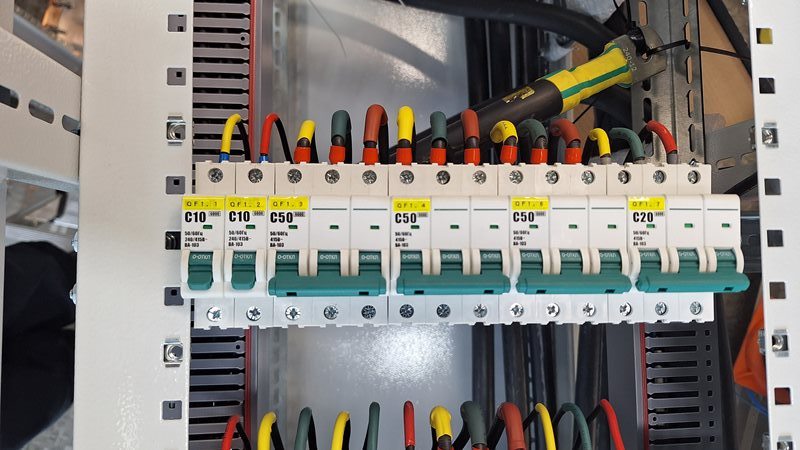

• Монтаж вводных и групповых автоматических выключателей.
• Установка счетчиков, контакторов и реле.

• Разводка силовых кабелей внутри щита.
• Подключение аппаратов к шинам и друг к другу.

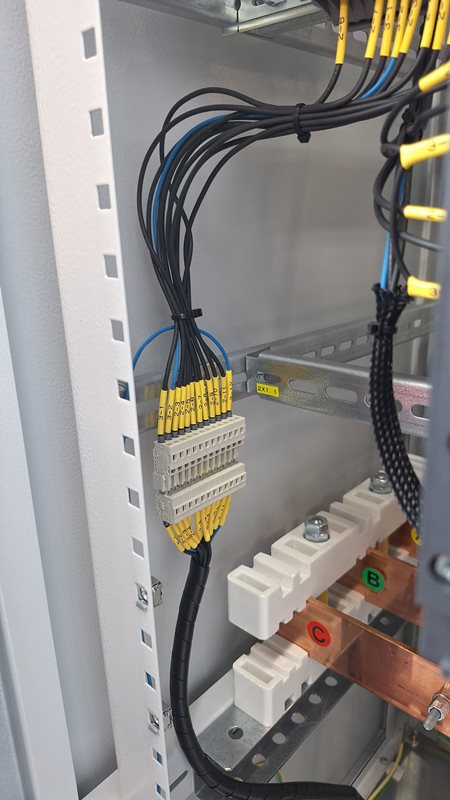

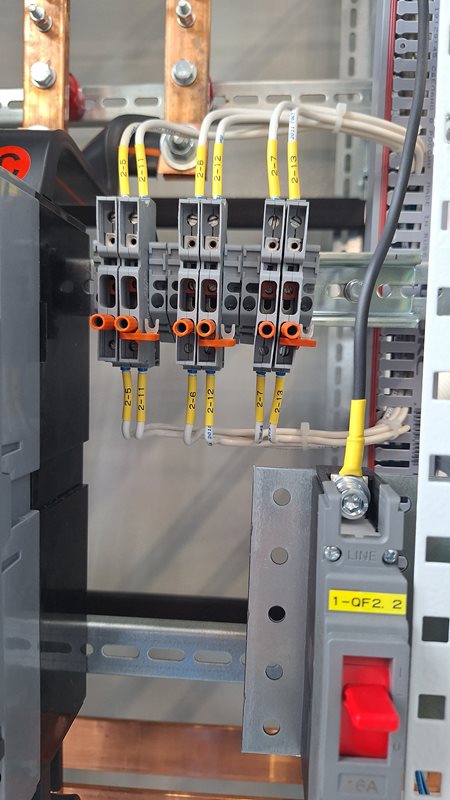

• Жгутирование и маркировка всех проводов и клемм.

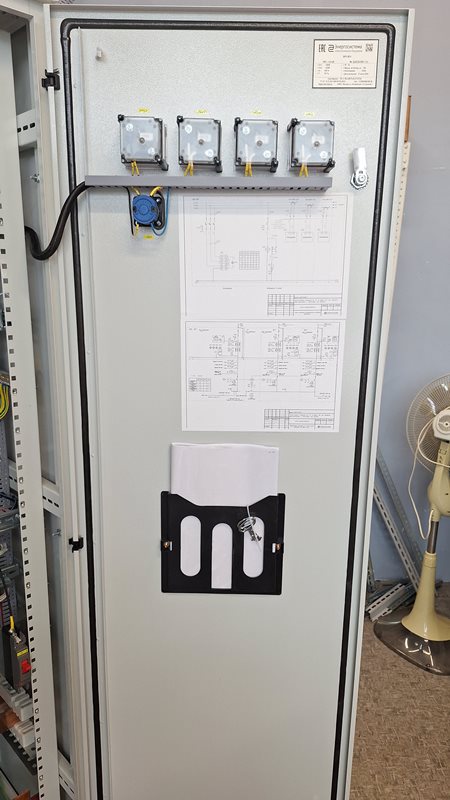

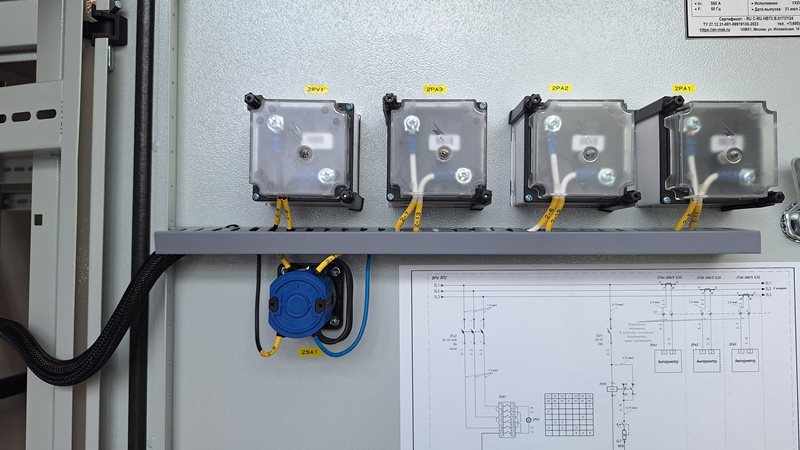

• Подключение индикации (ламп), контрольно-измерительных приборов и цепей управления.

• Проверка надежности всех соединений (протяжка).
• Проверка сопротивления изоляции.
• Тестирование срабатывания защиты (прозвонка цепей).

• Нанесение маркировки на лицевую панель.
• Установка заглушек и проверка степени защиты (IP).

Сборка ВРУ-ВП1 на заказ

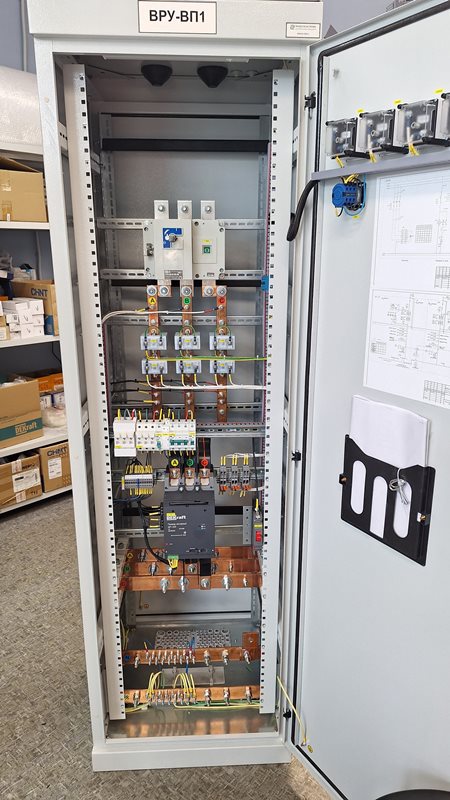

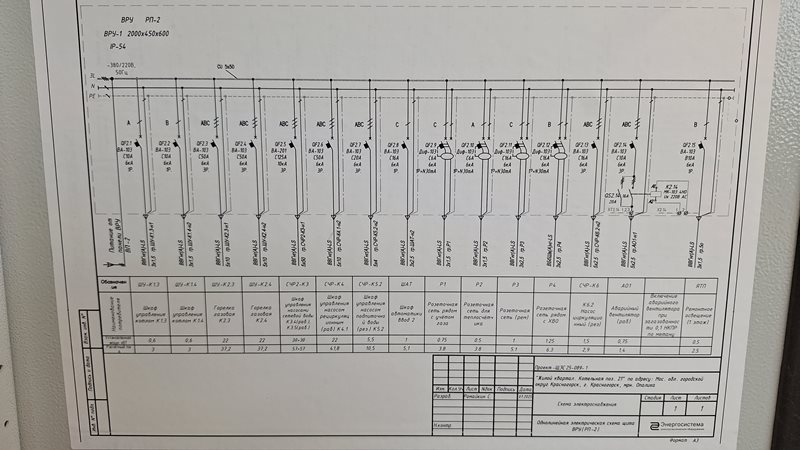

Конфигурация образца ВРУ-ВП1
