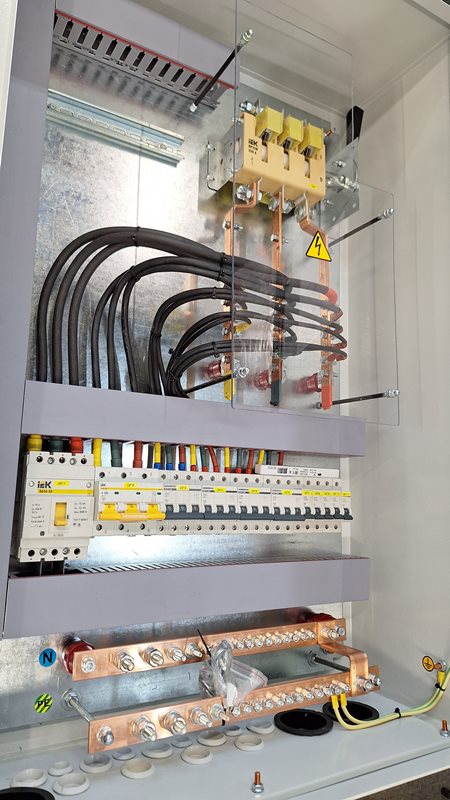

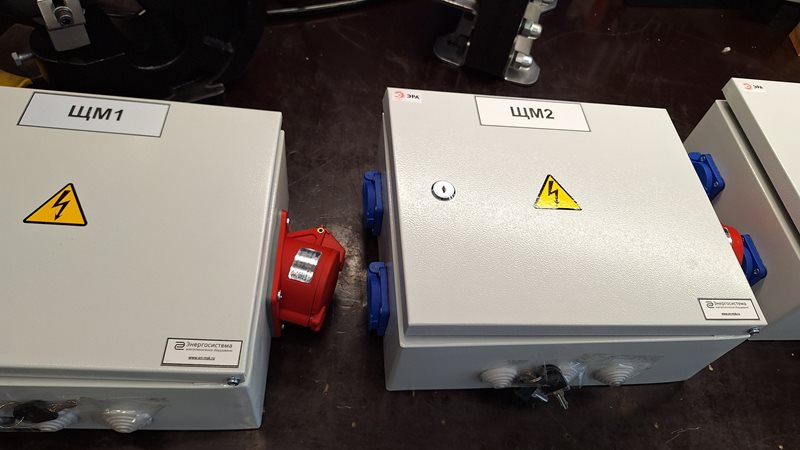

Щиты механизации – комплекс щитов ЩМ

Щиты механизации – комплекс щитов ЩМ

1. Управление электрооборудованием: щиты позволяют контролировать работу различных механизмов, таких как электродвигатели, насосы, конвейеры и другое оборудование.
2. Распределение электроэнергии: они распределяют электрическую энергию между различными потребителями, обеспечивая необходимую мощность и напряжение.
3. Защита оборудования: щиты обеспечивают защиту от коротких замыканий, перегрузок и других аномалий в сети, что помогает предотвратить повреждение оборудования.
4. Автоматизация процессов: включение и выключение оборудования может осуществляться автоматически с использованием реле, контакторов и других элементов управления.
5. Мониторинг и диагностика: современные щиты могут быть оснащены системами мониторинга, которые позволяют отслеживать параметры работы оборудования и выявлять неисправности.

• Корпус: Защищает внутренние элементы от внешних воздействий.
• Силовые элементы: Контакторы, автоматические выключатели, предохранители и т.д.

• Управляющие элементы: Реле, кнопки, переключатели.
• Системы защиты: Устройства защитного отключения (УЗО), устройства противодействия перегрузкам.
• Системы мониторинга: Измерительные приборы, индикаторы состояния.

• Электротехнические щиты механизации широко применяются в различных отраслях, включая:
• Промышленное производство
• Строительство
• Сельское хозяйство
• Транспорт (например, в системах управления движением)
• Энергетика

• Определение технических требований и условий эксплуатации.
• Разработка проектной документации, включая чертежи и спецификации.
• Выбор материалов и компонентов для щита ЩМ.

• Заказ необходимых материалов и комплектующих, таких как сталь, гидравлические системы, электроника и другие элементы.

• Производство отдельных элементов щита ЩМ, таких как корпус, механизмы, системы поддержки и управления.
• Контроль качества на каждом этапе производства.

• Сборка основных частей щита ЩМ в единую конструкцию.
• Установка гидравлических и электрических систем, а также других механизмов.

• Проведение тестирования собранного щита для проверки его работоспособности и соответствия проектным требованиям.
• Испытания на безопасность и надежность.

• Доработка и окончательная настройка щита перед отправкой на объект.
• Упаковка и подготовка к транспортировке.

• Установка щита на строительной площадке.
• Подключение всех систем и проверка их работы в условиях реального использования.

• Обучение операторов и технического персонала работе с щитом механизации.
• Проведение инструктажей по безопасности.

• Окончательная проверка всех систем и запуск щита в работу.
• Мониторинг работы в первые дни эксплуатации для выявления возможных проблем.

Подбор комплектующих для щитов механизации

• Материал: обычно используется сталь или алюминий. Выбор зависит от требований к прочности и весу.
• Конструкция: должна обеспечивать защиту внутренних компонентов щита механизации (ЩМ) и соответствовать условиям эксплуатации (влажность, температура, вибрация).

• Гидравлические насосы: выбор зависит от необходимого давления и производительности.
• Цилиндры: должны соответствовать рабочему давлению и нагрузкам.
• Шланги и соединения: устойчивые к высоким давлениям и агрессивным средам.

• Двигатели: выбор типа (асинхронные, сервоприводы) зависит от требуемой мощности и точности.
• Контроллеры: программируемые логические контроллеры (PLC) для управления процессами.
• Датчики: для мониторинга состояния (температура, давление, положение) и обратной связи.

• Панели управления: должны быть удобными для оператора, с понятным интерфейсом.
• Программное обеспечение: для автоматизации процессов и мониторинга работы.

• Датчики аварийных ситуаций: для своевременного реагирования на неисправности.
• Системы блокировки: обеспечивают безопасность при обслуживании.

• Подшипники и валы: для механических частей, обеспечивающих движение.
• Крепежные элементы: болты, гайки, шайбы, которые должны соответствовать стандартам прочности.
• Изоляционные материалы: для защиты электрических компонентов от влаги и пыли.

• Анализ требований: учитывайте спецификации проекта и условия эксплуатации.
• Совместимость: все компоненты должны быть совместимы друг с другом.
• Качество: выбирайте проверенные бренды и поставщиков с хорошей репутацией.
• Техническая поддержка: убедитесь, что у вас есть доступ к технической поддержке и запчастям.

Технические характеристики щитов механизации

• Высота, ширина, глубина: зависит от количества устанавливаемых компонентов и требований к пространству.

• Сталь: обычно используется для обеспечения прочности и защиты.
• Алюминий: легкий и коррозионностойкий, но менее прочный.

• Указывает на защиту от пыли и влаги, например, IP54 (защита от пыли и брызг воды) или IP65 (защита от пыли и струй воды).

• Номинальное напряжение: обычно 230V, 400V или другое, в зависимости от системы.
• Номинальный ток: максимальный ток, который может проходить через щит.
• Частота: обычно 50 Гц или 60 Гц.

• Рабочее давление: максимальное давление, которое может выдерживать система.
• Производительность насосов: объем жидкости, перекачиваемый насосом за единицу времени (л/мин).

• Тип контроллера: PLC, реле, микроконтроллеры и т.д.
• Количество входов/выходов: определяет количество подключаемых датчиков и исполнительных механизмов.

• Наличие аварийных кнопок: для экстренного отключения системы.
• Датчики безопасности: для мониторинга состояния оборудования.

• Возможности удаленного управления: подключение к сети для дистанционного контроля.
• Интерфейсы связи: RS-232, Ethernet, CAN и т.д.

• Рабочая температура: диапазон температур, в котором может работать оборудование (например, от -20°C до +50°C).

• Общий вес щита ЩМ, что важно учитывать при установке и транспортировке.

ГОСТ для сборки щитов механизации на заказ

1. ГОСТ Р 51163-99 — «Электрические установки низковольтные. Общие требования и правила проектирования». Этот стандарт определяет общие требования к проектированию и монтажу низковольтных установок.
2. ГОСТ 31355-2008 — «Щиты распределительные низковольтные. Общие технические условия». Этот стандарт устанавливает требования к конструкции, материалам и испытаниям распределительных щитов.
3. ГОСТ 14192-96 — «Упаковка. Этикетки. Основные виды». Может быть полезен для упаковки и маркировки щитов.
4. ГОСТ Р 50571.1-2010 — «Электрические установки зданий. Часть 1. Общие требования». Этот стандарт охватывает общие правила проектирования и монтажа электрических установок в зданиях.
5. ПУЭ (Правила устройства электроустановок) — Это свод правил, который также содержит рекомендации по проектированию и монтажу электрических установок.
6. СанПиН — Санитарные правила и нормы, которые могут касаться условий эксплуатации и безопасности.

Сборка на заказ щитов механизации (ЩМ) в Москве
