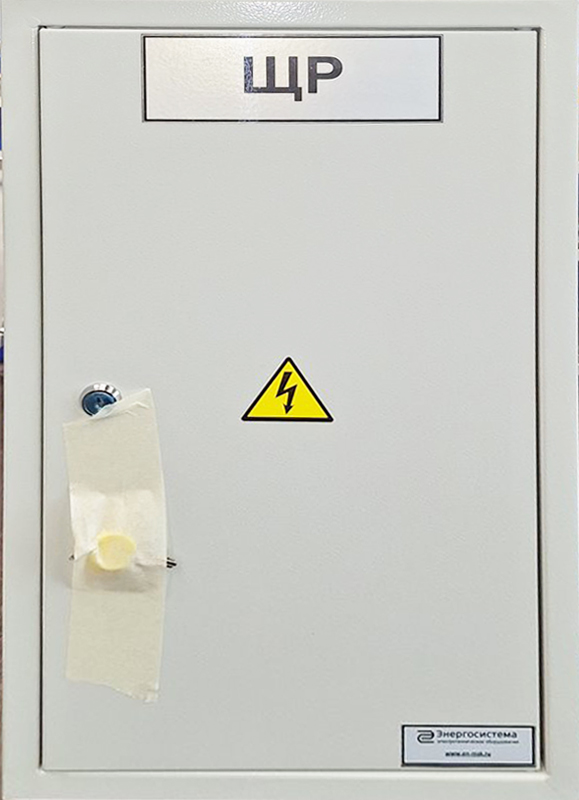

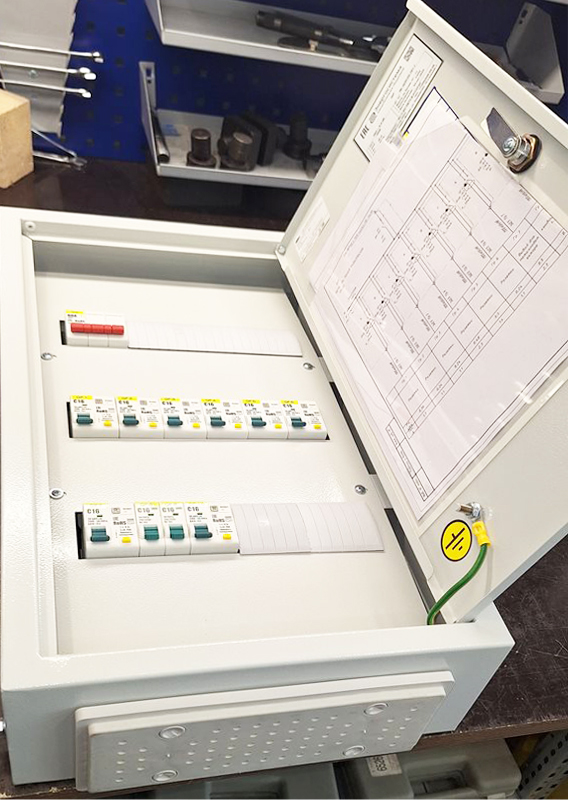

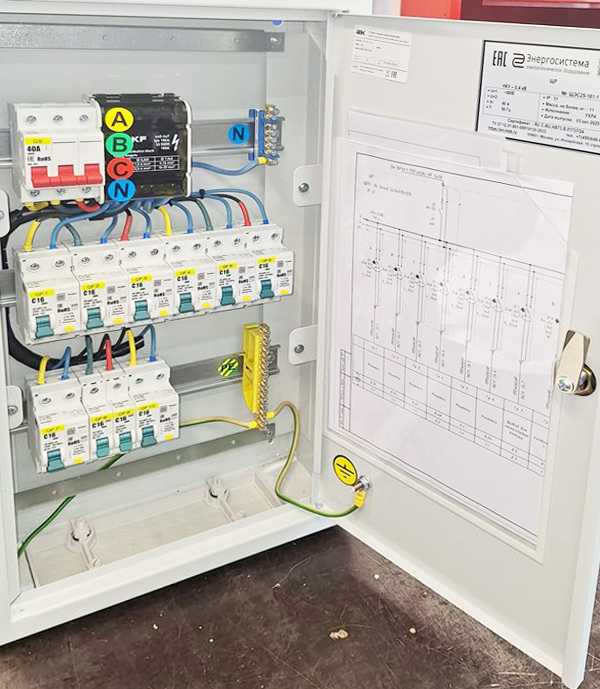

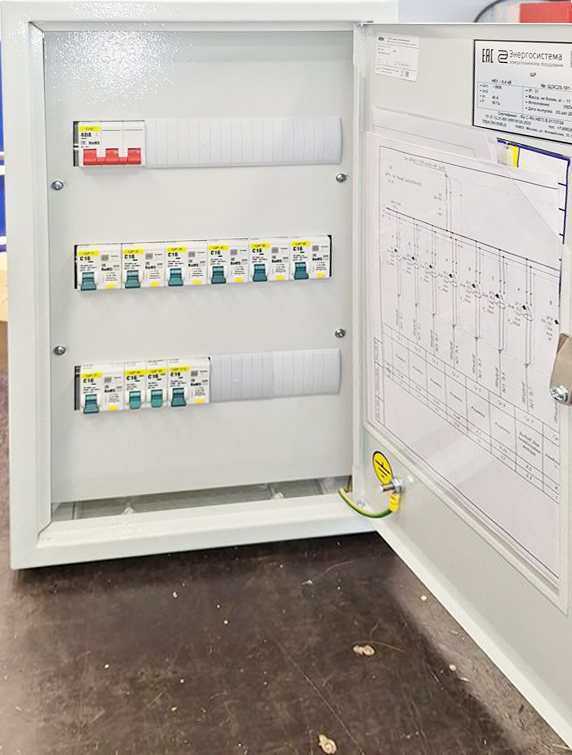

Щит распределения ЩР
Электротехнический щит распределения (ЩР) — это устройство, предназначенное для распределения электрической энергии от источника к потребителям, а также для защиты и управления электрическими цепями. Он является важным элементом в системах электроснабжения и используется как в жилых, так и в промышленных зданиях. Вот основные характеристики и функции ЩР:
Основные функции ЩР
Распределение электроэнергии: щит распределяет электрическую энергию от главного ввода к различным потребителям (освещение, розетки, оборудование и т.д.).
- Защита от перегрузок и коротких замыканий: в ЩР устанавливаются автоматические выключатели, которые отключают цепь при возникновении аварийных ситуаций, что защищает оборудование и предотвращает пожары.
- Учет электроэнергии: в некоторых случаях в ЩР могут быть установлены счетчики для учета потребляемой энергии.
- Управление электросистемами: ЩР может включать элементы управления, такие как реле, контакторы и системы автоматизации, позволяющие управлять работой различных устройств.
- Безопасность: ЩР обеспечивает защиту от электрических ударов и других опасностей, связанных с использованием электричества. Это достигается за счет правильной изоляции и заземления.
Основные компоненты ЩР
Корпус: щит распределения ЩР обычно выполнен из металла или пластика, защищает внутренние компоненты от механических повреждений и внешних воздействий.
- Автоматические выключатели: защищают цепи от перегрузок и коротких замыканий.
- Счетчики электроэнергии: учитывают потребление электрической энергии.
- Клеммные блоки: обеспечивают надежные соединения проводов.
- Заземляющие шины: обеспечивают защитное заземление для безопасности эксплуатации.
- Дисплеи и индикаторы: в некоторых случаях используются для отображения состояния системы и текущих показателей.
Установка и монтаж
ЩР устанавливаются в специально отведенных местах, таких как электрощитовые комнаты или на стенах помещений. При установке важно учитывать требования по вентиляции, доступу и безопасности. Стандарты и нормы
ЩР должны соответствовать национальным и международным стандартам (например, IEC, ГОСТ), что гарантирует их безопасность и надежность в эксплуатации.
В целом, электротехнический щит распределения играет ключевую роль в обеспечении безопасного и эффективного распределения электроэнергии в различных системах.
Типы ЩР
Однофазные: используются в основном в жилых помещениях.
Трехфазные: применяются в промышленных и коммерческих объектах, где требуется больше мощности.
Назначение электротехнического щита распределения ЩР
Электротехнический щит распределения (ЩР) выполняет несколько ключевых функций, которые обеспечивают безопасное и эффективное распределение электроэнергии. Основные назначения ЩР включают:
- Распределение электрической энергии
- Защита цепей
- Учет электроэнергии
- Управление электросистемами
- Обеспечение безопасности
- Организация подключения оборудования
- Мониторинг состояния сети
Таким образом, электротехнический щит распределения является важным элементом в системах электроснабжения, обеспечивая надежность, безопасность и эффективность работы электрических сетей.
Этапы сборки щита распределения (ЩР)
Сборка электротехнического щита распределения (ЩР) включает несколько этапов, которые необходимо выполнить последовательно для обеспечения правильной работы и безопасности. Вот основные этапы:
1. Подготовка материалов и инструментов
- Составление списка компонентов: определяются необходимые элементы, такие как автоматические выключатели, предохранители, реле, счетчики, клеммники, шины и т.д.
- Подбор инструментов: необходимы отвертки, плоскогубцы, мультиметр, инструменты для снятия изоляции и обжима, а также средства индивидуальной защиты.
2. Проектирование щита
Схема подключения: разрабатывается электрическая схема, которая включает все компоненты и их соединения.
- Планировка размещения: определяется, как будут размещены компоненты внутри щита распределения ЩР для удобства доступа и обслуживания.
3. Изготовление корпуса щита
Выбор материала: корпус может быть металлическим или пластиковым. Убеждаемся, что он соответствует требованиям по защите от механических повреждений и влаги.
Монтаж дверцы и креплений: устанавливается дверца и необходимые крепления для компонентов.
4. Установка компонентов
- Крепление элементов: устанавливаются автоматические выключатели, реле, счетчики и другие устройства на DIN-рейку или в предусмотренные места.
- Подключение шины заземления: убеждаемся, что шина заземления установлена и правильно подключена.
5. Проводка
- Прокладка кабелей: прокладываются провода от входа к выходу, следуя разработанной схеме.
- Снятие изоляции и обжим: снимается изоляция с концов проводов и выполните обжим клемм.
6. Подключение компонентов
- Соединение проводов: подключаются провода к автоматическим выключателям, реле и другим устройствам согласно схеме.
- Проверка соединений: убеждаемся в надежности всех соединений и отсутствии коротких замыканий.
7. Тестирование
- Проверка целостности цепей: используется мультиметр для проверки сопротивления изоляции и целостности цепей.
- Тестирование работы: включается питание и проверяется работа всех компонентов. Убедитесь, что автоматические выключатели срабатывают при перегрузках.
8. Завершение сборки
- Закрытие корпуса: убеждаемся, что все компоненты установлены правильно, затем закройте корпус щита.
- Маркировка: наносится маркировка на элементы управления и соединения для упрощения обслуживания.
9. Документация
- Составление документации: заполняются все необходимые документы, включая схемы подключения и инструкции по эксплуатации.
Следуя этим этапам, можно собрать электротехнический щит распределения, который будет безопасным и эффективным в эксплуатации. Не забывайте соблюдать все нормы и правила безопасности при работе с электрическими устройствами.
Какие задачи решает щит распределения (ЩР)
Электротехнический щит распределения (ЩР) выполняет несколько ключевых задач, обеспечивая безопасное и эффективное распределение электрической энергии. Вот основные из них:
Распределение электроэнергии - ЩР распределяет электрическую энергию от источника (например, трансформатора или генератора) к различным потребителям (освещение, розетки, оборудование и т.д.).
Защита электросистемы
- Включает автоматические выключатели и предохранители, которые защищают цепи от перегрузок и коротких замыканий, предотвращая повреждение оборудования и возможные пожары.
Управление электрическими нагрузками
- Позволяет контролировать и управлять различными электрическими нагрузками, включая возможность отключения отдельных цепей для обслуживания или ремонта.
Мониторинг и учет потребления электроэнергии
- Щит распределения ЩР может включать счетчики, которые позволяют отслеживать потребление электроэнергии, что важно для управления затратами и анализа энергопотребления.
Обеспечение безопасности
- Обеспечивает защиту людей от поражения электрическим током, используя системы заземления и дифференциальные автоматы.
Организация схемы заземления- Обеспечивает правильную организацию системы заземления, что критически важно для безопасности и защиты оборудования.
Снижение потерь энергии
- Позволяет оптимизировать распределение нагрузки, что может снизить потери энергии в системе.
Упрощение обслуживания
- Централизует управление и защиту электрических цепей, что облегчает процесс обслуживания и ремонта.
- Интеграция с автоматизированными системами
- Может быть частью более сложных автоматизированных систем управления зданием (BMS), позволяя интеграцию с другими системами (освещение, климат-контроль и т.д.).
Гибкость и расширяемость
- Позволяет добавлять новые цепи или компоненты по мере необходимости, что делает систему более гибкой и адаптируемой к изменяющимся требованиям.
Эти задачи делают электротехнический щит распределения важным элементом в любой электрической системе, обеспечивая надежность, безопасность и эффективность работы электрооборудования.
Технические особенности щита распределения (ЩР)
Электротехнический щит распределения (ЩР) имеет ряд технических особенностей, которые определяют его функциональность, безопасность и эффективность. Вот основные из них:
Конструкция и материалы
- Корпус: обычно изготавливается из металла (сталь, алюминий) или пластика. Металлические корпуса обеспечивают лучшую защиту от механических повреждений и воздействия внешней среды.
- Степень защиты: щиты распределения ЩР могут иметь различные степени защиты (например, IP20, IP44, IP65), что определяет их устойчивость к пыли и влаге.
Элементы управления и защиты
- Автоматические выключатели: используются для защиты от перегрузок и коротких замыканий. Могут быть однофазными или трехфазными.
- Дифференциальные автоматы: Защищают от утечек тока и обеспечивают безопасность людей.
- Счетчики электроэнергии: позволяют отслеживать потребление энергии и могут быть как механическими, так и электронными.
Номинальные параметры
- Номинальное напряжение: обычно 220/380 В для бытовых и малых промышленных систем.
- Номинальный ток: зависит от размера щита и его назначения; может варьироваться от 16 А до нескольких тысяч ампер для крупных промышленных щитов.
Схемы подключения
- Трехфазные и однофазные схемы: щиты распределения ЩР могут быть спроектированы для работы в однофазных или трехфазных системах, в зависимости от требований нагрузки.
- Параллельное и последовательное соединение: Возможность подключения различных элементов в зависимости от проектных решений.
Система заземления
- Наличие заземляющих шин и клемм для подключения заземляющих проводников, что критически важно для обеспечения безопасности.
Условия эксплуатации
- Щиты распределения ЩР должны соответствовать определенным условиям эксплуатации, включая температурный диапазон, влажность и уровень загрязнения окружающей среды.
Монтажные особенности
- Возможность настенного или напольного монтажа, а также наличие крепежных элементов для удобства установки.
- Простота доступа к внутренним элементам для обслуживания и ремонта.
Дополнительные функции
- Системы мониторинга: некоторые современные щиты распределения ЩР могут быть оснащены системами удаленного мониторинга и управления.
- Интерфейсы связи: возможность интеграции с автоматизированными системами управления зданием через протоколы связи.
Кабельные вводы
- Наличие различных типов вводов (гибкие, жесткие) для подключения кабелей разного сечения.
Система вентиляции
- Некоторые щиты распределения ЩР могут иметь вентиляционные отверстия или встроенные вентиляторы для предотвращения перегрева внутренних компонентов.
Эти технические особенности делают электротехнический щит распределения важным компонентом в системах электроснабжения, обеспечивая надежную и безопасную работу электрических установок.
Сборка щита распределения ЩР на заказ
Перед заказом щита распределения ЩР, Вы можете посетить наш центральный московский офис-склад, шоу-рум. В любое удобное для Вас рабочее время возможно оформить заказ на сборку щита распределения ЩР по звонку, по телефону указанному на сайте.
На сборку щита распределения ЩР на заказ цена и скидка устанавливается в зависимости от объема заказа, которая для оптовых покупателей наиболее выгодна.
Более 300 000 наименований электротехнической продукции для сборки электрощитового оборудования на заказ. ЗаводНКУ к вашим услугам! Заказывайте сборку щита распределения ЩР у проверенного поставщика.
