Щит ВУ-1

Щит ВУ-1

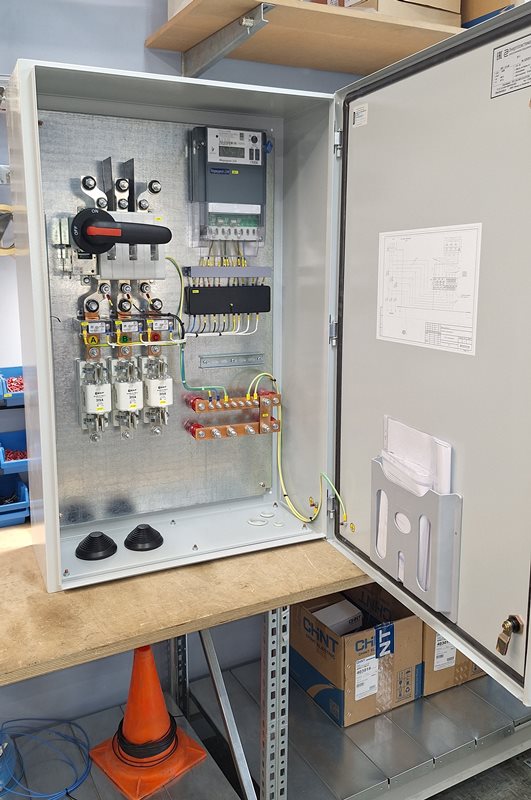

• ВУ-1 щит обычно выполнен в виде металлического или пластикового корпуса, защищающего внутренние компоненты от внешних воздействий.
• Оснащен дверцей для доступа к автоматическим выключателям и другим элементам.

• Автоматические выключатели для защиты от коротких замыканий и перегрузок.
• Устройства защитного отключения (УЗО) для защиты от токов утечки.
• Счетчик электроэнергии для учета потребляемой энергии.
• Розетки для подключения оборудования и инструментов.

• Обеспечение безопасного и надежного временного электроснабжения.
• Упрощение подключения различных электрических устройств и оборудования на временных объектах.
• Защита людей и оборудования от электрических аварий.

• Простота установки и подключения.
• Мобильность — может быть легко перемещен с одного места на другое.
• Гибкость в использовании — подходит для различных типов временных объектов.

Назначение щита ВУ 1

1. Временное электроснабжение: используется для подключения электроэнергии на строительных площадках, выставках, фестивалях, временных лагерях и других объектах, где требуется временное электроснабжение.
2. Распределение электроэнергии: обеспечивает распределение электрической энергии между различными потребителями, такими как строительные инструменты, освещение и другое оборудование.
3. Защита электрических цепей: оснащен автоматическими выключателями и устройствами защитного отключения (УЗО), которые защищают от перегрузок, коротких замыканий и токов утечки, обеспечивая безопасность пользователей.
4. Учет потребляемой энергии: включает счетчик электроэнергии для контроля и учета потребления электроэнергии, что важно для правильного расчета затрат на электроэнергию.
5. Обеспечение безопасности: защищает людей и оборудование от электрических аварий, обеспечивая надежную защиту от возможных рисков, связанных с электричеством.
6. Упрощение подключения оборудования: позволяет легко и быстро подключать различные электрические устройства и инструменты, что особенно важно в условиях временного использования.

Преимущества электрощита ВУ-1

1. Мобильность: компактные размеры и возможность транспортировки позволяют легко перемещать электрощит на различные объекты и площадки.
2. Простота установки: установка щита ВУ-1 не требует специальных навыков и может быть выполнена быстро, что особенно важно на строительных площадках и временных мероприятиях.
3. Безопасность: оснащен автоматическими выключателями и устройствами защитного отключения (УЗО), что обеспечивает защиту от перегрузок, коротких замыканий и токов утечки, снижая риск электрических травм.
4. Учет потребления энергии: наличие счетчика электроэнергии позволяет контролировать и учитывать потребление, что важно для правильного расчета затрат на электроэнергию.
5. Гибкость в использовании: позволяет подключать различные типы оборудования и инструментов, адаптируясь под конкретные нужды пользователей.
6. Надежность: ВУ-1 изготовлен из качественных материалов, что обеспечивает долговечность и стабильную работу даже в условиях повышенной нагрузки.
7. Защита от внешних воздействий: ВУ-1 часто имеет защитные кожухи или корпуса, которые защищают внутренние компоненты от влаги, пыли и механических повреждений.
8. Эффективное распределение электроэнергии: обеспечивает равномерное распределение электроэнергии между подключенными устройствами, что способствует более эффективному использованию ресурсов.

Характеристики щита ВУ-1

1. Номинальное напряжение: обычно 220/380 В (однофазное и трехфазное).
2. Номинальный ток: обычно в диапазоне от 16 А до 125 А, в зависимости от модели.
3. Количество автоматических выключателей: ВУ-1 может включать от 2 до 12 автоматов, в зависимости от конфигурации.
4. Типы защитных устройств: ВУ-1 оснащен автоматическими выключателями, УЗО (устройствами защитного отключения) для защиты от токов утечки.
5. Габаритные размеры: обычно составляет около 600x400x200 мм, но может варьироваться.
6. Степень защиты: обычно IP54 или выше, что обеспечивает защиту от пыли и брызг воды.
7. Материал корпуса: изготавливается из ударопрочного пластика или металла с антикоррозийным покрытием.
8. Вес: варьируется в зависимости от конструкции и используемых материалов, обычно составляет от 10 до 20 кг.
9. Количество выходов: может иметь от 4 до 12 выходов для подключения различных устройств и оборудования.
10. Дополнительные функции: некоторые модели ВУ-1 могут иметь встроенные счетчики электроэнергии, индикаторы нагрузки, а также возможность подключения к системам мониторинга.

Виды щита ВУ-1

• Однофазные щиты ВУ-1: используются для подключения однофазных потребителей, таких как бытовая техника и освещение.
• Трехфазные щиты ВУ-1: предназначены для подключения трехфазных потребителей, таких как промышленные машины и оборудование.

• Настенные щиты ВУ-1: устанавливаются на стенах или других вертикальных поверхностях.
• Напольные щиты ВУ-1: могут быть установлены на полу и чаще используются в промышленных условиях.

• Щиты с низкой степенью защиты: обычно используются в помещениях с низким уровнем загрязнения и воздействия внешней среды.
• Щиты с высокой степенью защиты (IP54 и выше): предназначены для использования в условиях повышенной влажности, пыли или химических воздействий.

• Щиты ВУ-1 с ограниченным количеством выходов: подходят для небольших объектов или временных подключений.
• Щиты ВУ-1 с большим количеством выходов: используются для крупных объектов с множеством подключаемых устройств.

• Учетные щиты ВУ-1: оборудованы счетчиками электроэнергии для учета потребления.
• Распределительные щиты ВУ-1: используются для распределения электроэнергии между несколькими потребителями.

• Щиты ВУ-1 с защитными устройствами: оснащены УЗО и автоматическими выключателями для защиты от перегрузок и коротких замыканий.
• Щиты ВУ-1 с системами мониторинга: могут включать системы дистанционного мониторинга и управления.

Этапы сборки щита ВУ-1

• Инструменты: отвёртки, плоскогубцы, мультиметр, изолента, кабельные стяжки и т.д.
• Материалы: корпус щита, автоматические выключатели, УЗО, клеммники, проводка, индикаторы и другие компоненты.

• Разрабатываем схему подключения всех элементов щита ВУ-1. Убеждаемся, что схема соответствует требованиям безопасности и нормам электробезопасности.

• Закрепление автоматических выключателей: устанавливаем их на DIN-рейку внутри корпуса.
• Установливаем УЗО: если используется, устанавливаем его рядом с автоматами.
• Клеммники: устанавливаем клеммники для подключения входных и выходных проводов.

• Входные провода: подключаем входные провода к автоматическим выключателям и УЗО.
• Выходные провода: подключаем выходные провода к клеммникам для дальнейшего подключения к нагрузке.
• Заземление: обязательно подключаем заземление.

• Проверяем все соединения на предмет надежности и отсутствия коротких замыканий.
• Используем мультиметр для проверки целостности цепей.

• Закрываем корпус щита ВУ-1, убедившись, что все компоненты правильно установлены и зафиксированы.

• Перед подачей напряжения проводим тестирование системы:
• Проверяем правильность подключения.
• Убеждаемся, что все устройства работают корректно.

• После проверки всех соединений подаем напряжение на щит ВУ-1.
• Наблюдаем за работой автоматов и УЗО, чтобы убедиться в их корректной работе.

• Проводим окончательную проверку работы щита ВУ-1 под нагрузкой.
• Убеждаемся, что все индикаторы работают и нет перегрева.

• Документируем все выполненные работы и обновляем схему подключения, если это необходимо.
