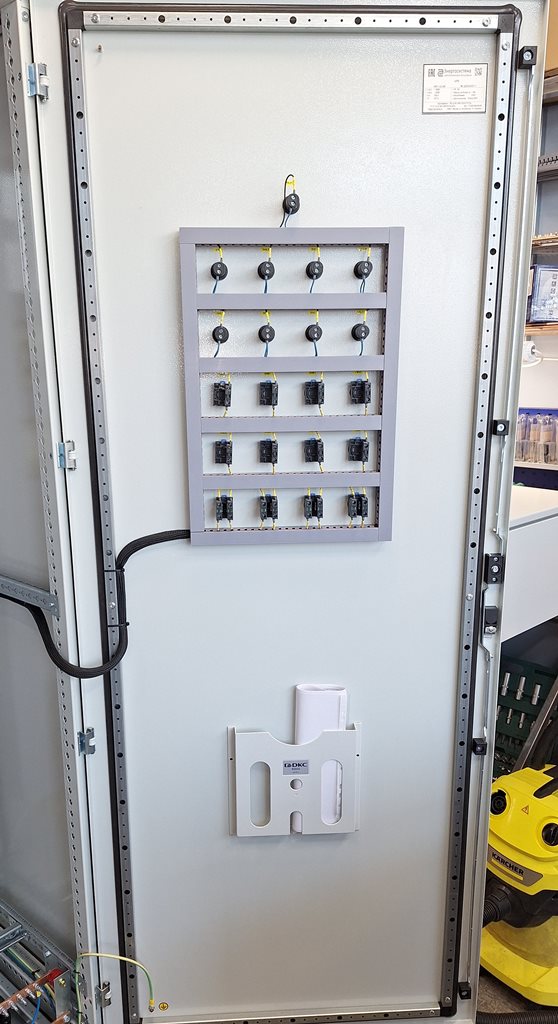

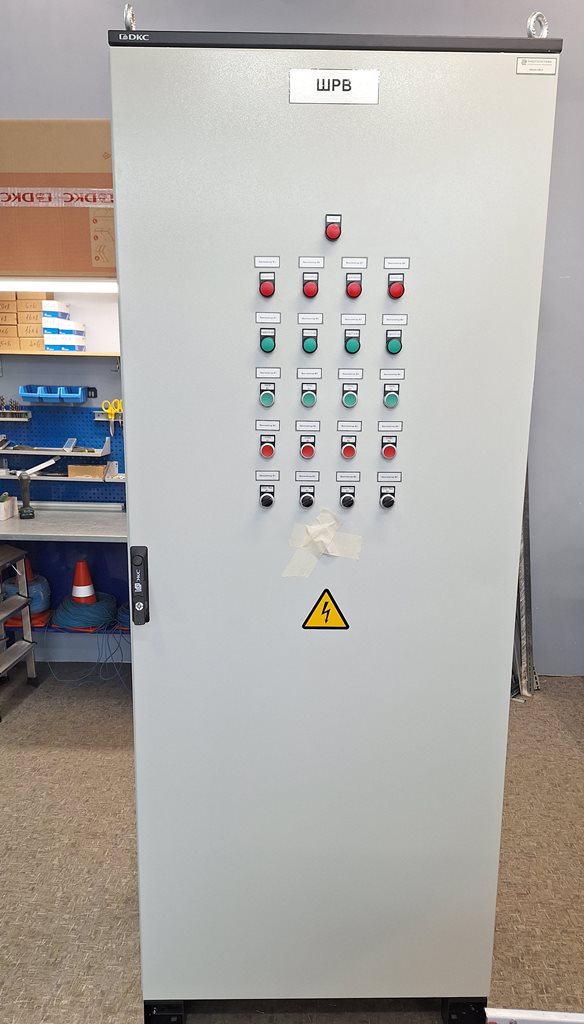

Щит ШРВ

Щит ШРВ

• Щиты ШРВ обычно имеют встраиваемую конструкцию, что позволяет монтировать их в стену, обеспечивая аккуратный внешний вид и экономию пространства.
• Они могут быть изготовлены из различных материалов, таких как металл или пластик, и имеют защитные крышки для предотвращения доступа посторонних лиц.

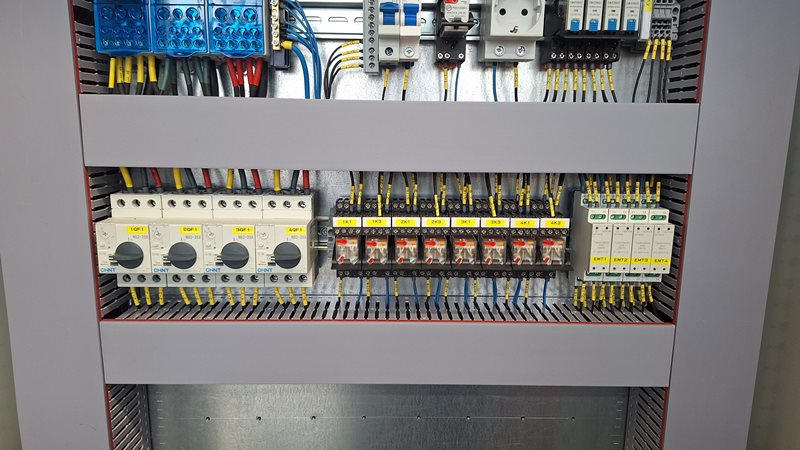

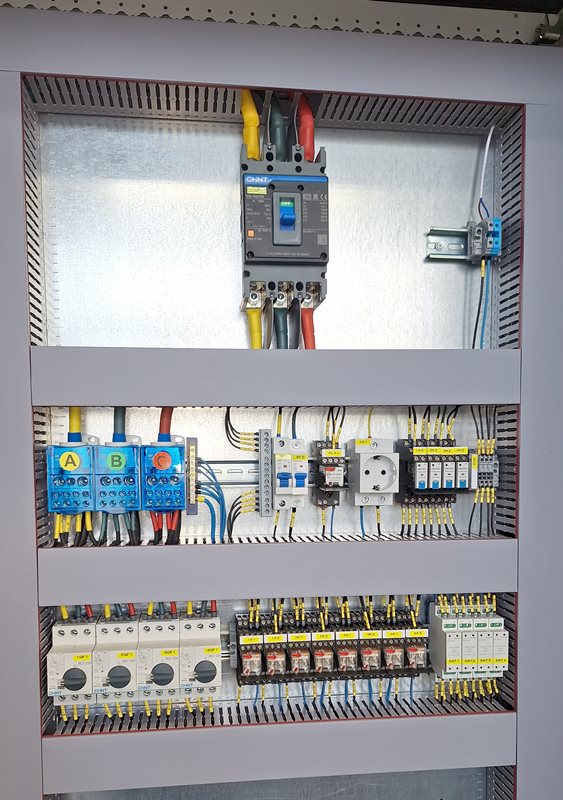

• Внутри щита располагаются автоматические выключатели, устройства защитного отключения (УЗО), предохранители и другие элементы, которые обеспечивают защиту электрической сети.
• Также могут быть установлены счетчики электроэнергии и другие устройства для мониторинга потребления.

• Основная функция щита — распределение электроэнергии по различным линиям и устройствам в здании.
• Он также обеспечивает защиту от перегрузок, коротких замыканий и других аварийных ситуаций.
• Упрощает управление электроснабжением и позволяет отключать отдельные участки сети при необходимости.

• Щиты ШРВ широко применяются в жилых домах, офисах, торговых помещениях и производственных цехах.
• Они могут использоваться для питания освещения, розеток, отопительных систем и других электрических устройств.

• Удобство в установке и обслуживании.
• Компактные размеры, позволяющие экономить пространство.
• Высокий уровень безопасности благодаря наличию защитных устройств.

Назначение встраиваемого распределительного электротехнического щита ШРВ

1. Распределение электроэнергии: Щит обеспечивает распределение электрической энергии по различным линиям в здании, позволяя подключать освещение, розетки и другие электрические устройства.
2. Защита электрических цепей: Внутри щита устанавливаются автоматические выключатели и устройства защитного отключения (УЗО), которые защищают электрические цепи от перегрузок, коротких замыканий и других аварийных ситуаций. Это предотвращает повреждение оборудования и снижает риск возникновения пожара.
3. Управление электроснабжением: Щит позволяет централизованно управлять электроснабжением в здании. С его помощью можно отключать или включать отдельные линии или группы потребителей.
4. Мониторинг и учет потребления электроэнергии: В щите могут устанавливаться счетчики электроэнергии, что позволяет контролировать уровень потребления и оптимизировать расходы на электроэнергию.
5. Обеспечение безопасности: Встраиваемая конструкция щита способствует повышению уровня безопасности, так как защищает внутренние компоненты от механических повреждений и доступа посторонних лиц.
6. Упрощение обслуживания: Централизованное расположение всех защитных и управляющих устройств упрощает процесс обслуживания и ремонта электрической сети.

Преимущества встраиваемого распределительного электротехнического щита ШРВ

1. Эстетика: встраиваемые щиты устанавливаются в стену, что позволяет скрыть их от глаз и сохранить аккуратный внешний вид помещения. Это особенно важно в жилых и коммерческих интерьерах.
2. Экономия пространства: благодаря встраиваемой конструкции, такие щиты занимают меньше места по сравнению с накладными моделями, что позволяет более эффективно использовать доступное пространство.
3. Защита от механических повреждений: встраиваемые щиты менее подвержены случайным ударам и повреждениям, так как они находятся в стене и защищены от внешних факторов.
4. Безопасность: закрытые конструкции обеспечивают большую безопасность, снижая риск случайного контакта с электрическими компонентами, особенно в местах с высокой проходимостью.
5. Удобство обслуживания: хотя доступ к встраиваемым щитам может быть несколько ограничен, они часто проектируются с учетом удобства обслуживания, включая возможность легкой замены автоматов и других устройств.
6. Разнообразие конфигураций: Встраиваемые щиты ШРВ могут быть изготовлены в различных конфигурациях и размерах, что позволяет адаптировать их под конкретные потребности и требования проекта.
7. Устойчивость к внешним воздействиям: многие встраиваемые щиты ШРВ имеют высокий уровень защиты (например, IP44 и выше), что делает их подходящими для использования в условиях повышенной влажности или запыленности.
8. Снижение риска перегрева: встраиваемые щиты ШРВ могут быть спроектированы с учетом оптимальной вентиляции, что помогает снизить риск перегрева электрических компонентов.
9. Совместимость с современными технологиями: современные встраиваемые ШРВ щиты могут быть оснащены системами автоматизации и управления, что позволяет интегрировать их в умные дома и другие современные системы.
10. Снижение уровня шума: встраиваемые щиты ШРВ обычно работают тише по сравнению с накладными моделями, что может быть важным фактором в жилых помещениях.

Виды встраиваемого распределительного щита ШРВ

• Встраиваемые: устанавливаются в стену, обеспечивая аккуратный внешний вид и защиту от механических повреждений.
• Накладные: устанавливаются на поверхность стены и могут быть более доступными для обслуживания.

• Одномодульные: содержат одно устройство или автомат, используются для небольших нагрузок.
• Многомодульные: содержат несколько автоматов и других устройств, предназначены для более сложных электрических систем.

• Щиты учета: используются для учета потребляемой электроэнергии и могут включать счетчики.
• Щиты управления: предназначены для управления различными электроприборами и системами, такими как освещение или отопление.
• Щиты распределения: основное назначение — распределение электрической энергии по различным линиям и устройствам.

• IP20: защита от твердых предметов диаметром более 12 мм, но не защищены от воды.
• IP44 и выше: обеспечивают защиту от влаги и пыли, что делает их подходящими для использования в более сложных условиях.

• Однофазные: используются в системах с однофазным питанием (обычно 220 В).
• Трехфазные: применяются в системах с трехфазным питанием (380 В), часто используются в промышленных и коммерческих объектах.

• Пластиковые: легкие, устойчивы к коррозии и часто используются в жилых помещениях.
• Металлические: обеспечивают большую прочность и защиту, часто используются в промышленных условиях.

Этапы сборки щита встраиваемого распределительного ШРВ

• Планирование: определяем место установки щита ШРВ его размеры и необходимые компоненты (автоматы, УЗО, контакторы и т.д.).
• Подбор компонентов: подготавливаем все необходимые элементы для сборки ШРВ щита, включая распределительные устройства, клеммы, проводку и защитные устройства.
• Инструменты и материалы: подготавливаем инструменты (отвертки, плоскогубцы, мультиметр и т.д.) и материалы (провода, клеммники, крепеж).

• Монтаж корпуса: осуществляем предварительную сборку в цеху или устанавливаем корпус щита ШРВ в заранее подготовленный проем в стене. Убеждаемся, что он установлен ровно и надежно закреплен.
• Проверка уровня: используем уровень для проверки правильности установки.

• Ввод кабеля: пропускаем силовой кабель через вводные отверстия в корпусе щита ШРВ.
• Подключение нуля и земли: подключаем нулевой и заземляющий провод к соответствующим клеммам.

• Монтаж автоматов и УЗО: устанавливаем автоматические выключатели, устройства защитного отключения (УЗО) и другие компоненты на DIN-рейку внутри щита.
• Подключение проводов: соединяем входные и выходные провода с автоматами и другими устройствами, следуя схеме подключения.

• Прокладка проводов: прокладываем провода аккуратно, избегая перекрестков и излишних изгибов, используйте кабельные стяжки для фиксации.
• Маркировка проводов: обозначаем провода для упрощения обслуживания и устранения неполадок.

• Проверка всех соединений: убеждаемся, что все соединения надежны и не имеют повреждений.
• Измерение сопротивления изоляции: проверяем сопротивление изоляции проводов с помощью мультиметра.

• Установка дверцы: закрываем дверцу щита ШРВ, убедившись, что все компоненты правильно установлены и не мешают закрытию.
• Фиксация дверцы: убеждаемся, что дверца ШРВ щита надежно зафиксирована.

• Включение питания: включаем автоматический выключатель на вводе и проверяем работу всех подключенных устройств.
• Тестирование защитных устройств: проводим тестирование УЗО, чтобы убедиться в их исправности.

• Финальная проверка: проверяем все соединения и работу системы щита ШРВ еще раз.
• Документация: заполняем документацию о выполненных работах, составляем схему подключения.

Технические особенности щита встраиваемого распределительного ШРВ

• Корпус: обычно выполнен из металла или пластика, что обеспечивает защиту от механических повреждений и коррозии. Металлические корпуса часто имеют антикоррозионное покрытие.
• Степень защиты: щиты ШРВ могут иметь различные степени защиты (например, IP30, IP40, IP55), что определяет их устойчивость к пыли и влаге.


• Компактные размеры: ШРВ разработаны для установки в ограниченных пространствах, что позволяет экономить место.
• Встраиваемый монтаж: предназначены для установки в стены или ниши, что позволяет сохранить эстетичный вид помещения.

• Номинальные токи: щиты ШРВ рассчитаны на разные номинальные токи (например, от 16 до 125 А) в зависимости от потребностей системы.
• Количество модулей: Возможность установки различного количества модульных устройств (автоматов, УЗО и т.д.), что позволяет адаптировать щит под конкретные требования.

• Модульная система: использование стандартных модулей упрощает замену и модернизацию оборудования.
• Групповая защита: возможность разделения нагрузки на группы с использованием автоматов и УЗО для повышения безопасности.

• Возможности автоматизации: некоторые модели щита ШРВ могут включать в себя элементы управления, такие как реле времени или системы мониторинга.
• Интерфейсы для подключения: наличие интерфейсов для подключения к системам управления зданием или удаленного мониторинга.

• Защитные устройства: включение УЗО и автоматических выключателей для защиты от коротких замыканий и перегрузок.
• Изоляция: высококачественная изоляция проводов и компонентов для предотвращения электрических ударов

• Дизайн: современные встраиваемые щиты имеют привлекательный внешний вид, который легко вписывается в интерьер.
• Удобство доступа: дверцы щита ШРВ могут быть оснащены замками для предотвращения несанкционированного доступа.

• Соответствие стандартам: щиты ШРВ должны соответствовать национальным и международным стандартам безопасности (например, IEC, ГОСТ), что гарантирует их надежность и безопасность.

Сборка щита ШРВ в Москве
