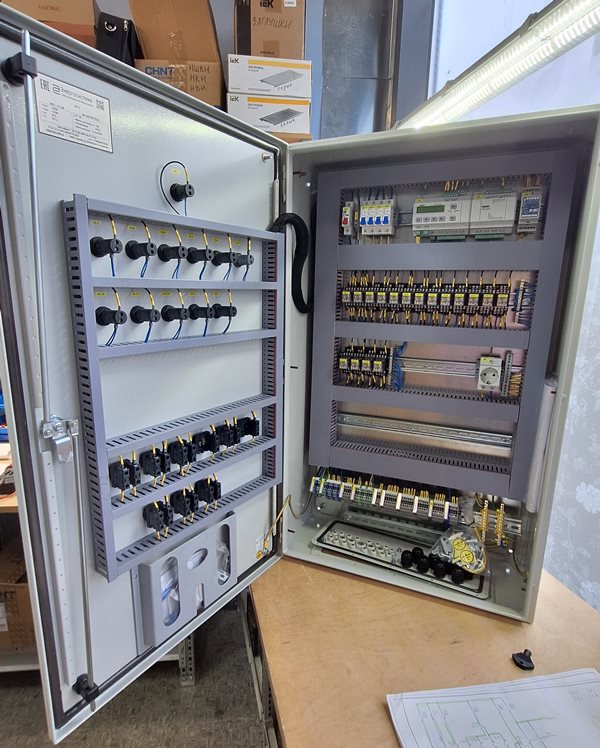

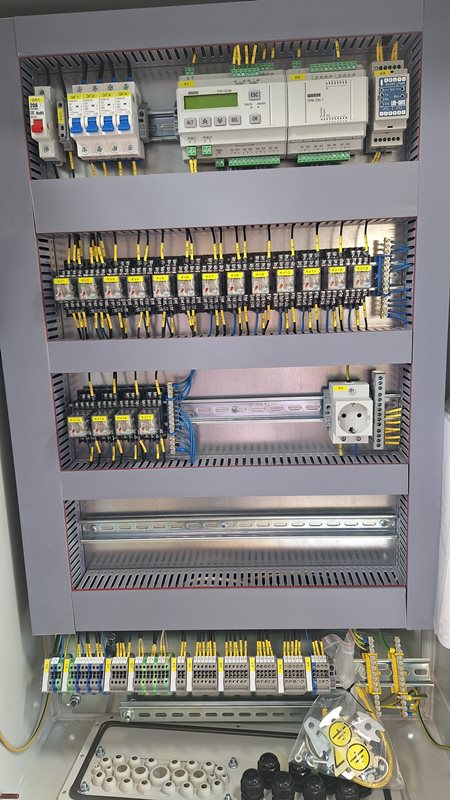

Электротехнический щит управления ЩУ-2 — это тип электромонтажного устройства, предназначенного для размещения и защиты элементов системы управления электрическими машинами и механизмами. Он служит для организации автоматического или ручного управления электроприводами, а также для обеспечения безопасности и стабильной работы оборудования. Общее описание: Щит управления ЩУ-2 представляет собой сборное металлическое или пластиковое корпусное изделие, внутри которого размещены компоненты системы управления, такие как пускатели, контакторы, автоматические выключатели, реле, средства сигнализации и другие элементы автоматики. Конструкция ЩУ-2 обычно стандартная, с возможностью монтажа номинальных элементов по проектной схеме, а также с дверцами и защитными крышками для обеспечения безопасности обслуживания. Назначение и функции:
Управление электродвигателями и механизмами: обеспечивает автоматический или ручной пуск, остановку и защиту электродвигателей и других электромеханических устройств.
Защита оборудования: включает устройства автоматической защиты от коротких замыканий, перегрузок, а также средства аварийного отключения.
Обеспечение безопасности: за счет наличия защитных дверц и блокировок исключает случайный доступ к токоведущим частям и предохраняет операторов от электростата.
Интеграция систем автоматизации: может содержать реле, интерфейсные модули и элементы автоматического управления для взаимодействия с системами автоматизации и диспетчеризации.
Передача управляющих сигналов: обеспечивает коммутацию и управление различными цепями и сигналами.
Щиты управления ЩУ-2 широко используются в промышленности, на объектах коммунального хозяйства, в системах вентиляции, насосных станциях, котельных, автоматизации производственных процессов, где требуется централизованный контроль за оборудованием. Если вам нужны более подробные технические характеристики или конкретные схемы ЩУ-2 — ознакомьтесь с документацией и стандартами, относящимися к данной модели ЩУ-2.
Назначение ЩУ-2
Назначение электротехнического щита управления ЩУ-2 — это организация и обеспечение безопасного, надежного и эффективного управления электродвигателями и электрическими машинами в промышленной и технологической автоматизированной системе. Конкретно, основные функции и назначения ЩУ-2 включают:
Автоматический и ручной режимы управления электроприводами;
Защиту оборудования от коротких замыканий, перегрузок и иных аварийных условий;
Обеспечение безопасных условий работы операторов, включая визуальное и звуковое оповещение о состоянии систем;
Интеграцию управления различных автоматических приспособлений и систем автоматизации;
Облегчение обслуживания и ремонта, предоставляя удобный доступ к элементам управления и защиты.
Таким образом, ЩУ-2 предназначен для централизованного управления и защиты электросистем, что позволяет обеспечить стабильную работу оборудования, повысить безопасность и упростить эксплуатацию систем электроснабжения в промышленных объектах.
Преимущества ЩУ-2
Преимущества щита управления электротехнического ЩУ-2 включают следующие основные особенности:
Высокая надежность и безопасность: использование качественных компонентов и современных технологий обеспечивает надежную работу системы и безопасные условия для операторов систем.
Универсальность и модульность: ЩУ-2 может быть адаптирован под различные требования и параметры управляемого оборудования, что позволяет легко масштабировать и модернизировать систему.
Обеспечение автоматизации процессов: возможность автоматического управления электродвигателями и защитными функциями повышает эффективность эксплуатации оборудования и снижает человеческий фактор.
Удобство обслуживания и эксплуатации: конструкция щита ЩУ-2 предусматривает удобный доступ к элементам управления и обслуживания, упрощая проведение профилактических работ и ремонтов.
Компактность и эргономика: современная просторная компоновка позволяет размещать необходимое оборудование в ограниченных пространствах без ущерба функциональности.
Интеграция систем контроля и защиты: щит ЩУ-2 оснащен средствами контроля параметров и автоматической защиты, что способствует своевременному реагированию на аварийные ситуации.
Гибкость в настройке и программировании: возможность индивидуальной настройки режимов работы и алгоритмов защиты под конкретные задачи.
Эти преимущества делают ЩУ-2 эффективным инструментом для обеспечения стабильной и безопасной работы электросетей и электродвигателей в промышленности.
Основные характеристики ЩУ-2
Основные характеристики щита управления электротехнического ЩУ-2 включают следующие параметры:
Напряжение питания: обычно ЩУ-2 предназначен для работы в сети с номинальным напряжением 380 В (трехфазное), однако могут быть реализованы варианты для других уровней напряжения.
Номинальная мощность и токи: в зависимости от конкретной модификации и назначения, щит ЩУ-2 способен управлять электродвигателями различной мощности и номинальными токами (например, до нескольких значений сотен ампер).
Количество управляемых цепей и защитных каналов: варианты исполнения могут включать от нескольких до десятков управляющих и защитных каналов.
Типы управляемых нагрузок: электродвигатели, насосы, компрессоры и другие электромеханические установки.
Степень защиты корпуса ЩУ-2 (DIN-рейка, шкаф):
Обычно выполнен в металлическом или пластмассовом корпусе с степенью защиты IP54 или выше, обеспечивающей защиту от пыли и влажности.
Вид управляемых устройств: управление с помощью автоматических реле, контакторов, контроллеров, а также может включать системы автоматической защиты и контроля.
Функциональные возможности: включают автоматический запуск и остановку оборудования, защиту от перегрузок, коротких замыканий, аварийных ситуаций, а также сбор и передачу данных о состоянии системы.
Габаритные размеры ЩУ-2: стандартные размеры варьируются, что обеспечивает универсальность при установке в различных условиях.
Эти характеристики могут варьироваться в зависимости от конкретной модели или модификации ЩУ-2, предназначенной для определенных отраслей и задач.
Этапы сборки ЩУ-2 на заказ
Этапы сборки щита управления электротехнического ЩУ-2 на заказ включают последовательные и четко регламентированные шаги для обеспечения качественной и безопасной установки. Ниже представлены основные этапы процесса: Проектирование и подготовка документации по сбору ЩУ-2
Получение технического задания от заказчика.
Разработка схемы электрической части: подключения, расположение элементов, расчет защитных устройств.
Создание технологической документации и схем сборки.
Подбор компонентов и материалов
Выбор управляющих устройств: контакторов, автоматов, реле, блоков питания, индикаторов и т.д.
Заказ и проверка комплектующих, обеспечение их соответствия техническим требованиям.
Подготовка корпуса и монтажной панели ЩУ-2
Проверка и подготовка корпуса щита (размер, степень защиты, наличие кабельных вводов).
Установка монтажных элементов:DIN-рейки, клеммных блоков, крепежных деталей.
Сборка электрической схемы
Монтаж элементов на планке или внутренней поверхности корпуса ЩУ-2.
Прокладка проводов по схеме, монтаж кабельных вводов и соединений.
Обеспечение правильной изоляции, закрепление проводов и кабелей.
Проверка и наладка электроники
Визуальный контроль сборки, проверка правильности монтажных соединений.
Проведение испытаний на изоляцию, проверка целостности цепей.
Настройка защитных устройств и автоматов.
Программирование и настройка (если предусмотрено)
Программирование управляющих контроллеров или логических модулей.
Настройка параметров для конкретных условий эксплуатации.
Пуско-наладочные работы
Подключение к электросети, проверка работоспособности.
Тестирование всех функций, симуляция аварийных ситуаций.
Внесение корректив и окончательная настройка.
Финальный контроль и оформление документации
Осуществление итоговой проверки соответствия требованиям ТЗ и стандартам.
Подготовка эксплуатационной и эксплуатационно-ремонтной документации.
Передача щита заказчику и инструкция по эксплуатации.
Эти этапы обеспечивают системный и контрольный подход к сборке ЩУ-2 по индивидуальному заказу, гарантируя качество, надежность и соответствие техническим требованиям клиента.
Сборка на заказ ЩУ-2 (силового щита) в Москве
Перед заказом сборки ЩУ-2, Вы можете посетить наш центральный московский офис-склад, шоу-рум. В любое удобное для Вас рабочее время возможно оформить заказ на ЩУ-2 электрощит по звонку, указанному на сайте. На сборку ЩУ-2 на заказ цена и скидка устанавливается в зависимости от объема заказа, которая для оптовых покупателей наиболее выгодна.
Подборка комплектующих под проект, сборка, отладка, доставка щита ЩУ-2.
Сборка щита ЩУ-2, установка и отладка электрощита.
