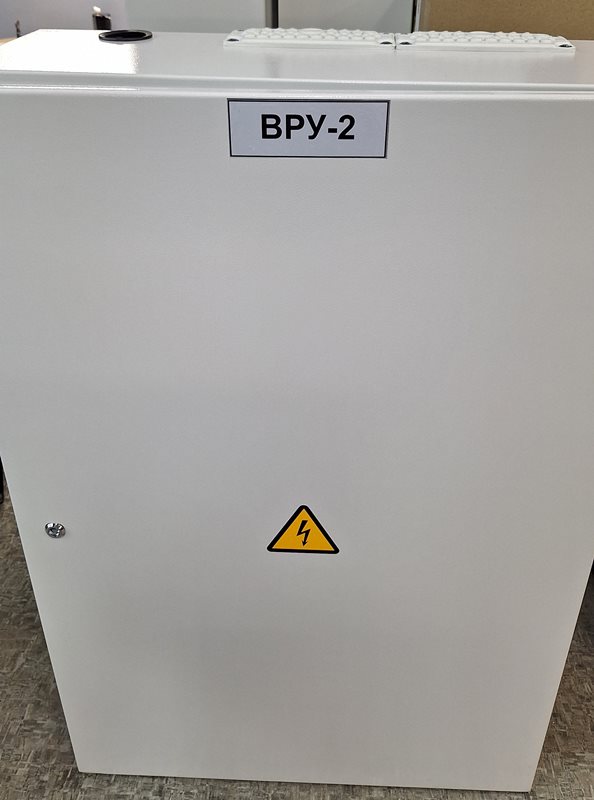

ВРУ-2

Какие задачи способен выполнять ВРУ-2 щит?

• Ввод электроэнергии от внешних линий электропередачи (КЛ, ТП).
• Обеспечение безопасного и надежного ввода питания.

• Установка и подключение средств учета (счетчиков), позволяющих контролировать потребленную электроэнергию.

• Автоматическая и ручная защита линий и оборудования за счет автоматов, УЗО и других защитных устройств.
• Обеспечение предотвращения перегрузок и коротких замыканий.

• Разделение входного тока на отдельные группы потребителей — квартиры, офисы, производственные участки и т.д.
• Создание надежной и удобной системы электроснабжения.

• Возможность автоматического отключения при возникновении аварийных ситуаций.
• Управление и мониторинг режимов работы через встроенные реле и дисплеи.

• Предотвращение аварийных ситуаций, эксплуатационных аварий и неполадок.

• Обеспечение защиты персонала и оборудования при аварийных режимах.

• Вариативность в конфигурациях в зависимости от объема и типа нагрузки (например, наличие дополнительных шин, УЗО, блоков автоматики).

Технические характеристики ВРУ-2 электрощита

• Номинальное напряжение: 380/220 В (Трехфазное/однофазное).
• Диапазон допустимых рабочих напряжений: ±10% от номинального.

• Обычно в диапазоне от 100 А до 1600 А (в зависимости от конкретной модели и размера щита).

• Обычно IP31, IP54 или IP55 (зависит от конструкции; защищенность от пыли, влаги и механических воздействий).

• Навесное или шкафное, с возможностью установки различных аппаратов защиты и учета.

• Сталь листовая с порошковым покрытием, нержавеющая сталь или композитные материалы для повышения прочности и защиты.

• Зависит от комплектации и номинального тока: ширина, высота, глубина (например, от 600×200×100 мм и выше).

• В зависимости от конфигурации ВРУ-2, количество входных и выходных шин (например, 1-2 входных, несколько групп разгрузки).
• Может предусматривать автоматические выключатели, УЗО, дифференциальные реле, автоматические коммутационные аппараты.

• От -40°C до +55°C (с учетом климатического исполнения по ГОСТ или IEC).

• Умеренный, тропический, холодный, субтропический — в зависимости от условий эксплуатации.

• Обычно IP30/IP40 (внутри щита), IP54/IP55 — внутри корпуса.

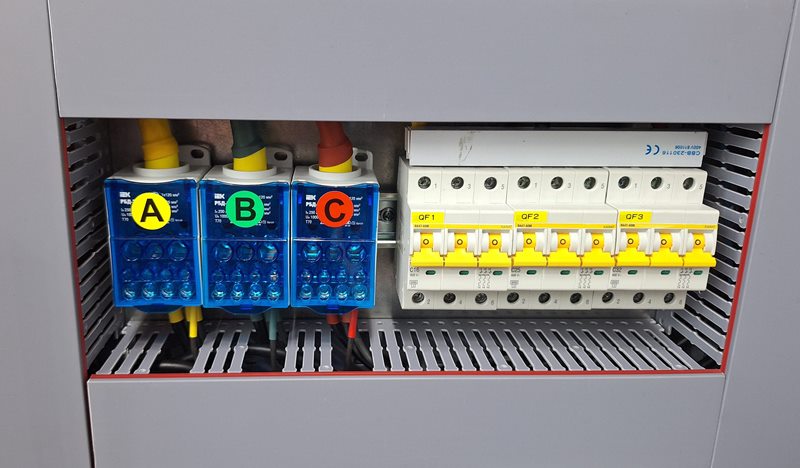

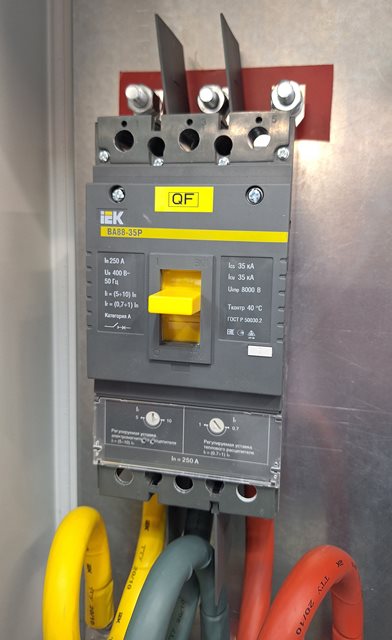

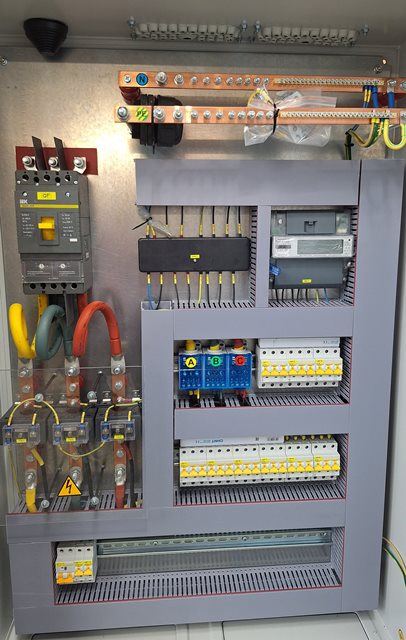

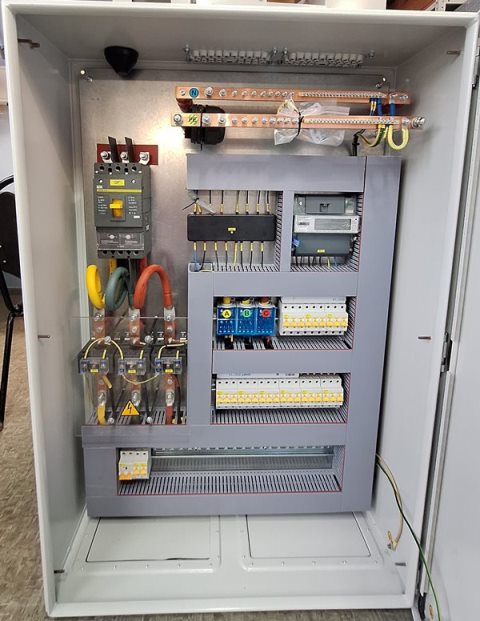

• Внутри щита ВРУ-2 размещаются автоматические выключатели, УЗО, реле, счетчики, кабельные вводы.

Этапы сборки ВРУ-2

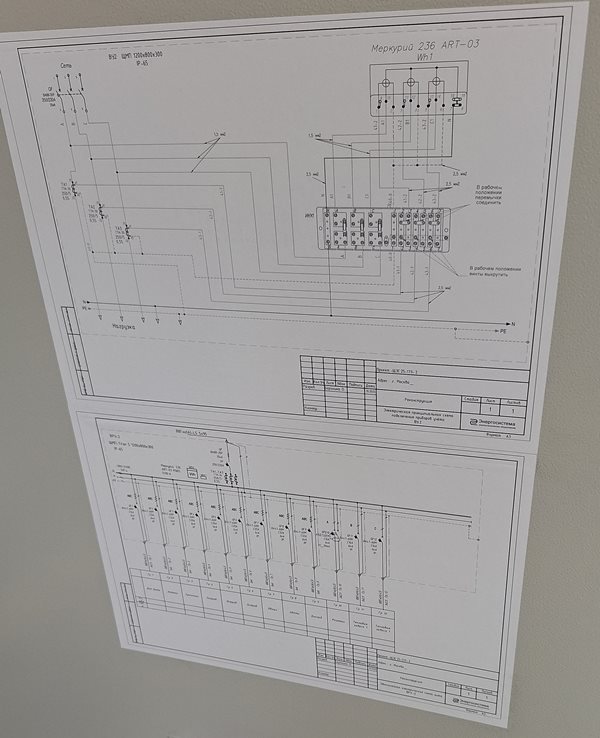

• Ознакомление с проектной документацией и схемами.
• Проверка комплектующих и оборудования на соответствие спецификации.
• Организация рабочих мест и инструментов.

• Установка рамы или каркаса щита.
• Монтаж облицовочных и структурных элементов.
• Проверка габаритных размеров и закрепление элементов.

• Монтирование основных элементов: автоматов, выключателей, шин, соединительных устройств.

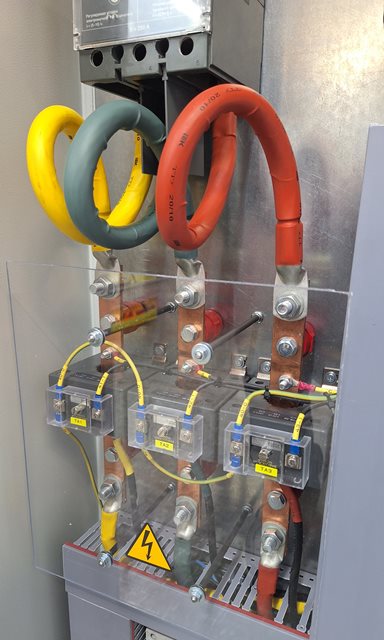

• Установка релейных блоков, токовых измерительных трансформаторов и защитных устройств.
• Монтаж кабельных каналов и кабельных вводов.

• Проведение внутренней проводки (набор проводов, сборка и закрепление цепей).
• Подключение силовых и управляющих цепей согласно схемам.
• Проверка плотности и правильности подключения.

• Визуальный осмотр установленных элементов.
• Контрольное измерение сопротивлений, заземлений, изоляции.
• Проверка работы защитных устройств и автоматов.
• Испытания на номинальных и режимных условиях.

• Монтаж лицевых и защитных крышек.

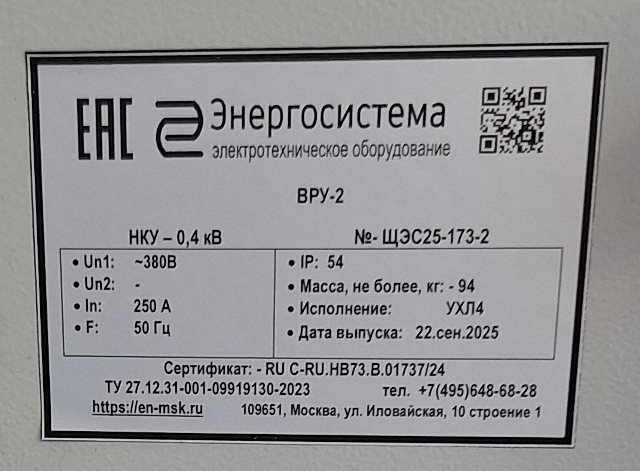

• Установка паспортов и маркировок.
• Проведение итогового приемочного испытания и документации.

• Подготовка к транспортировке.
• Установка ВРУ-2 на объекте.
• Окончательное подключение и настройка при необходимости.

• Соблюдайте нормативы по электробезопасности.
• Производите сборку в соответствии с технической документацией.
• В процессе монтажа ВРУ-2 фиксируйте соответствие сборки чертежам и схемам.
