Шкаф управления наружным освещением (ШУНО) — это специализированное устройство или комплект оборудования, предназначенный для автоматического и ручного управления уличным и внешним освещением в различных объектах, таких как улицы, площади, парковки, территории предприятий и жилых комплексов. Основные функции
Управление группами освещения.
Реакция на внешние сигналы (например, закат/рассвет, движение).
Автоматическое отключение при выходе из строя или аварийных ситуациях.
Ведение учета работы системы.
Варианты исполнения
Встроенные или внешние шкафы ШУНО.
Возможность подключения к системам диспетчеризации и автоматизации.
Автоматическая и ручная (локальная) настройка.

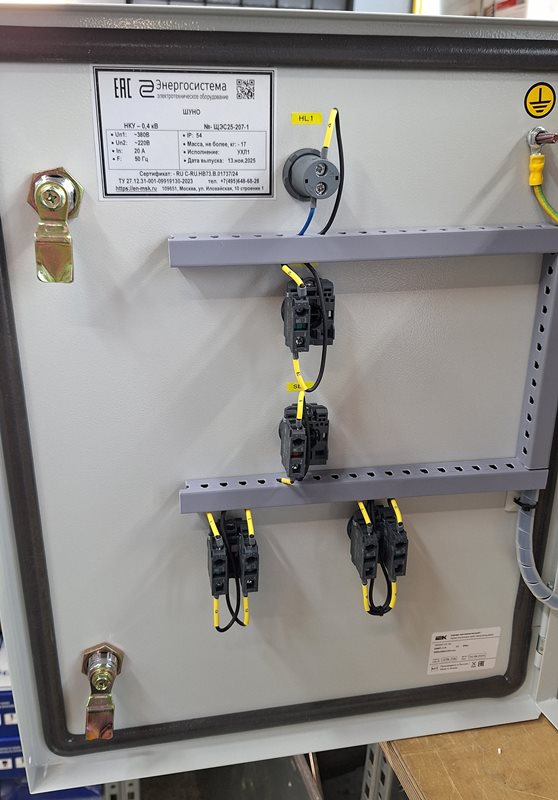

Технические характеристики образца
Название: ШУНО
НКУ - 0,4 кВ
№ ЩЭС25-207-1
Un1: -380В
Un2: -220В
In: 20A
F: 50
IP: 54
Масса не более, кг: 17
Исполнение: УХЛ1
Дата выпуска: 13 ноября 2025
Назначение и преимущества шкафа управления наружным освещением
Шкаф управления наружным освещением предназначен для автоматического и ручного контроля системы уличного и внешнего освещения. Он обеспечивает централизованное управление группами световых приборов, автоматическую работу в зависимости от условий окружающей среды (например, по расписанию, по уровню освещенности или при обнаружении движения), а также мониторинг состояния системы. Основная задача — обеспечить безопасность, комфорт и энергоэффективность наружного освещения на различных объектах. Основные преимущества Автоматизация управления: ШУНО включает
и выключает освещение по заданному расписанию или по внешним сигналам (например, световым датчикам или датчикам движения).
Энергосбережение: оптимизация работы системы позволяет снизить потребление электроэнергии за счет автоматического отключения освещения в ненужное время или при достаточном естественном освещении.
Повышение безопасности: обеспечивает своевременное освещение в темное время суток или при возникновении необходимости, снижая риск происшествий и обеспечивая безопасность людей.
Централизованный контроль и управление: упрощает настройку, изменение режимов работы, мониторинг состояния системы с одного места или через автоматизированные системы диспетчеризации.
Повышенная надежность и долговечность: использование специализированных устройств и автоматических защит обеспечивает стабильную работу системы и снижение затрат на обслуживание.
Гибкость настроек: возможность программировать работу системы ШУНО по различным параметрам: расписанию, уровню естественного освещения, движению и др.
Мониторинг состояния системы: обеспечивает контроль за исправностью светильников и оборудования, своевременное обнаружение и устранение неисправностей.
Шкаф управления наружным освещением — это ключевое устройство для повышения эффективности, надежности и безопасности системы освещения на внешних объектах. Он способствует сокращению затрат и повышению комфорта за счет автоматизации и централизованного контроля.
Плюсы и минусы шкафа управления наружным освещением
Плюсы ШУНО: Автоматизация работы системы
Позволяет управлять освещением автоматически по заданным параметрам (расписание, уровень освещенности, движение).
Энергоэффективность
Снижает потребление электроэнергии за счет автоматического отключения освещения в ненужное время или при достаточном естественном освещении.
Повышение безопасности
Обеспечивает своевременное освещение, что повышает безопасность на улицах и вокруг объектов.
Централизованный контроль
Упрощает управление и мониторинг всей системы освещения с одного пункта.
Масштабируемость и гибкость настройки
Возможность добавлять новые группы освещения или изменять режимы работы по мере необходимости.
Улучшенная надежность
Конечные автоматические системы автоматически отключают неисправные светильники, уменьшая риски отказов.
Минусы ШУНО: Стоимость установки и обслуживания
Высокая стоимость оборудования и монтажа по сравнению с простыми системами.
Сложность настройки и эксплуатации
Требует квалифицированного обслуживания и настройки, особенно при сложных автоматизированных схемах.
Зависимость от электроснабжения
В случае отключения электроснабжения система может выйти из строя или работать некорректно.
Опасность кибератак и сбоев
Удаленное управление и автоматизация могут стать мишенью для киберугроз или сбоев программного обеспечения.
Необходимость периодического технического обслуживания
Требует регулярного мониторинга и профилактических работ для предотвращения неисправностей.
Могут возникнуть проблемы с совместимостью оборудования
Не всегда легко интегрировать новые элементы с существующими системами без специальных решений.
Шкаф управления наружным освещением — мощное средство повышения эффективности и комфорта, однако требует тщательного планирования, профессионального монтажа и обслуживания, чтобы полностью реализовать свои преимущества и минимизировать недостатки.
Основные характеристики шкафа управления наружным освещением
Основные характеристики шкафа ШУНО
Напряжение питания: обычно 220 В или 380 В (трехфазное), в зависимости от уровня нагрузки и схемы освещения.
Мощность и нагрузка: максимальная допустимая нагрузка, выраженная в амперах или ваттах, определяется мощностью подключенных светильников и схемой шкафа ШУНО.
Количество каналов/выходов: количество групп или приборов, управляемых через шкаф ШУНО (например, отдельные секции уличного освещения).
Тип автоматических элементов: автоматические выключатели, реле, таймеры, датчики освещенности, движения и др., обеспечивающие автоматизацию и защиту.
Тип управления: автоматический (заданные сценарии, датчики) или ручной с помощью пульта или панели управления.
Защита от перенапряжения и короткого замыкания: встроенные устройства защиты для предотвращения повреждений оборудования и повышения надежности.
Степень защиты корпуса (IP): обеспечивает устойчивость к внешним воздействиям (влаге, пыли, температуре). Например, IP54, IP65 — защита от пыли и водяных брызг.
Тип корпуса: металлический или пластиковый, с учетом условий эксплуатации (например, уличные условия требуют более герметичного и прочного корпуса).
Интерфейсы и коммуникации: возможность подключения к системам автоматизации, связи с дисплеями, системами мониторинга и управления (например, Ethernet, RS-485, Wi-Fi).
Настраиваемость и программируемость: наличие программируемых PLC или контроллеров для гибкой настройки режимов работы.
Габариты и вес: размеры, обеспечивающие удобство монтажа и обслуживания.
Основные характеристики шкафа ШУНО определяют его функциональность, надежность и возможности для автоматизации и защиты системы.
Правильный подбор характеристик зависит от условий эксплуатации, масштаба системы и требований заказчика.
Этапы сборки шкафа управления наружным освещением ШУНО
Сборку шкафа управления и наружным освещением, можно представить поэтапно:
Проектирование – разработка схемы, подбор компонентов и расчет нагрузок.
Подготовка корпуса ШУНО – установка и подготовка металлического или пластикового корпуса.

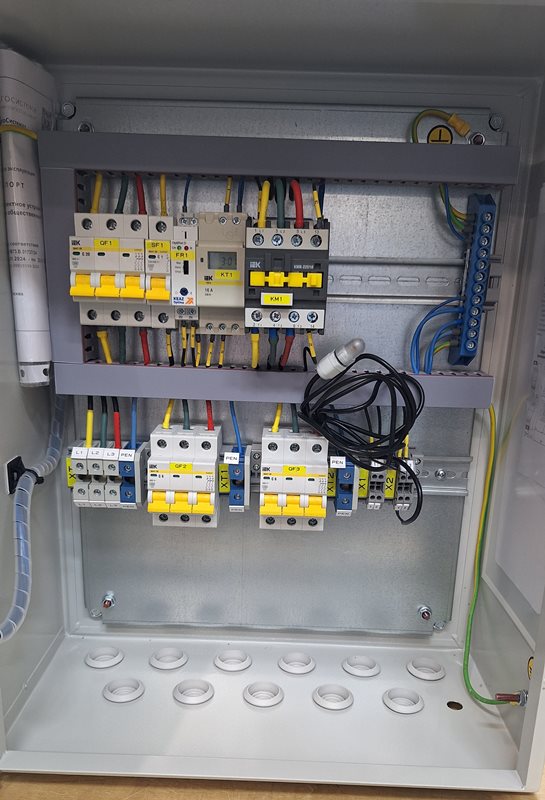

Монтаж внутренних элементов – размещение автоматов, реле, устройств защиты и командных элементов внутри корпуса.
Подключение проводки – прокладка и соединение проводов, монтаж клеммных блоков и шин.
Настройка и программирование – установка программных параметров, настройка автоматических режимов и датчиков.
Проверка и тестирование – проверка схемы, тестирование работоспособности всех элементов.
Упаковка и монтаж на объекте – установка шкафа ШУНО на место эксплуатации, подключение к сети и освещению.
Ввод в эксплуатацию – проверка работы системы в реальных условиях.
Как настроить шкаф управления наружным освещением
Настройка шкафа управления наружным освещением включает несколько основных этапов: Проверка подключения:
Убедитесь, что все компоненты правильно подключены согласно проектной схемы.
Проверьте соединения, заземление и отсутствие коротких замыканий.
Параметризация автоматов и реле:
Настройте параметры автоматических выключателей и реле в соответствии с нагрузками и требованиями.
Установите нужные временные задержки, датчики освещенности или ограничения.
Проведите тестирование их реакции при изменении уровня окружающего освещения.
Программирование логики работы:
Настройте таймеры или логические блоки (если используются) для автоматического включения/выключения освещения в заданное время или при определенных условиях.
Проверка работы системы: Включите питание и проверьте правильность работы системы:
при снижении уровня освещенности — освещение должно включиться, и наоборот.
убедитесь, что таймеры и задержки работают корректно.
Тестирование в реальных условиях:
Проведите тестирование в темное время суток или с имитацией условий, чтобы убедиться, что наружное освещение включается и выключается правильно.
Если есть в системе программируемое оборудование, следуйте инструкции производителя по настройке параметров. В итоге: правильная настройка ШУНО включает проверку и коррекцию датчиков, таймеров, автоматов и программных параметров для обеспечения надежной и автоматической работы наружного освещения.
Сборка шкафа ЩУНО на заказ в Москве
Через сайт ЗаводНКУ - оформите задание на сборку шкафа ШУНО под ваши задачи в соответствии с вашими потребностями и электротехническим проектом. Стоимость сборки шкафа управления наружным освещением ШУНО зависит от комплектующих ШУНО. Наша компания - поставщик более 300 000 наименований оборудования, приборов и аксессуаров для электротехнического рынка, с доставкой по Москве, Подмосковью и России. Заказывайте сборку шкафа ЩУНО у надежного производителя ЗаводНКУ!
Подбор комплектующих. Сборка щита ШУНО, установка и отладка. Доставка на объект.
