При проектировании электроснабжения любого объекта — от частного коттеджа до крупного завода — ключевым узлом является вводно-распределительное устройство (ВРУ). Именно оно принимает электроэнергию от внешней сети, распределяет её по внутренним линиям, защищает оборудование от перегрузок и коротких замыканий. Но как выбрать ВРУ, которое прослужит десятилетия и не создаст проблем? Разберём по шагам.

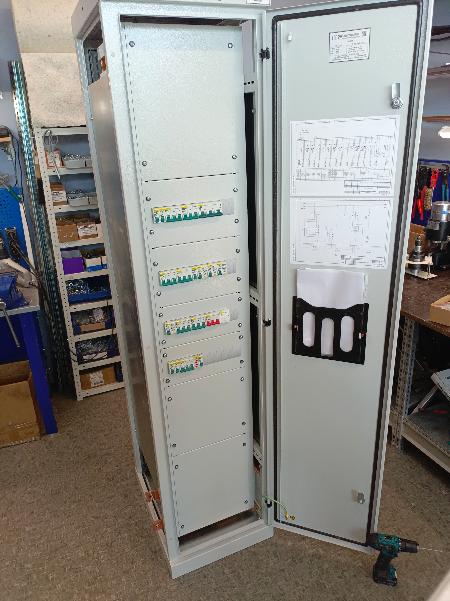

ВРУ (вводно-распределительное устройство) — это низковольтный комплектный щит (до 0,4 кВ), который выполняет три главные задачи:
Приём электроэнергии от трансформаторной подстанции или кабельного ввода.
Распределение по групповым линиям (розетки, освещение, станки, котлы и т.д.).
Защита от аварийных режимов (автоматы, УЗО, ограничители перенапряжений).
Жилые дома (многоквартирные, коттеджи).
Общественные здания (школы, больницы, ТЦ).
Промышленные объекты (цеха, склады, котельные).
Дачные и садовые товарищества.
Для каждого типа объекта нужна своя схема и комплектация. Например, для дома с электроплитой требуется ВРУ с более высоким номиналом вводного автомата.
📌 На этой странице вы можете ознакомиться с нашим ассортиментом и купить ВРУ под вашу задачу.
Главный параметр — расчётная нагрузка. Ошибка здесь ведёт к постоянным отключениям или пожару.
Для квартиры / дома: 25–63 А (однофазное) или 32–100 А (трёхфазное).
Для небольшого цеха: 160–400 А.
Для завода: 630 А и выше.
Обязательно учитывайте напряжение: 230/400 В (бытовое) или 380 В (промышленное).
Где будет стоять щит?
IP31 — в сухом отапливаемом помещении (подвал, коридор).
IP54 — на улице или в пыльном цехе (защита от брызг и пыли).
IP65 — агрессивная среда (химическое производство).
Для уличной установки нужен ВРУ с антикоррозийным покрытием и подогревом от конденсата.
Однофазный (2 полюса) — для домов до 15 кВт.
Трёхфазный (4 полюса) — для мощных потребителей (станки, электрокотлы, насосы).
Резервный ввод (АВР) — если есть дизель-генератор или второй фидер.
Если вы не уверены в своих расчётах, лучше заказать проект у электрика. Но сначала посмотрите готовые решения — ВРУ купить в Москве с доставкой на объект можно прямо сейчас.
Самая простая и дешёвая. Используется в небольших домах, гаражах, киосках. Состоит из:
вводного автомата;
счётчика (по желанию);
групповых автоматов;
нулевой и заземляющей шины.
Для объектов, где недопустимы длительные перерывы питания:
котельные;
насосные станции;
серверные;
магазины (холодильное оборудование).
При пропадании основного ввода ВРУ автоматически переключает нагрузку на резервную линию (от генератора или соседней подстанции).
Применяется на крупных объектах с высокой надёжностью. Шины разделены на две секции, каждая питается от своего ввода. При аварии на одной секции включается секционный выключатель — и вся нагрузка временно идёт через исправный ввод.
Выбор схемы — это компромисс между ценой и надёжностью. Если нужен бюджетный вариант для дачи, подойдёт первая схема. Для промышленности — вторая или третья.
💡 Не знаете, какую схему выбрать? Наши специалисты помогут подобрать ВРУ под вашу конкретную задачу. Позвоните или напишите в чат.
Электродвигатели, компрессоры, насосы при запуске потребляют в 5–7 раз больше номинала. Если взять автомат «впритык», он будет выбивать при каждом включении. Решение — использовать автоматы с характеристикой D (для двигателей) и запасом 20–30%.
Грозовой разряд в линию 0,4 кВ — и вся электроника в доме выходит из строя. Современное ВРУ обязательно должно включать УЗИП класса I или II (в зависимости от типа ввода).
При монтаже или ремонте электрик должен за 5 секунд понять, какой автомат за что отвечает. Требуйте от производителя:
схему внутри щита;
маркировку всех цепей;
паспорт с протоколами испытаний.
Устройства должны иметь сертификат ТР ТС 004/2011 (о безопасности низковольтного оборудования). Попросите копию — хороший продавец предоставит без проблем.
Типовые ВРУ подходят не всегда. Нужно, чтобы поставщик мог:
добавить дополнительные автоматы;
заменить вводной автомат на другой номинал;
установить счётчик вашего типа;
сделать щит нестандартного размера.
В Москве важна оперативность. Хорошо, если компания предлагает:
доставку на объект (желательно в день заказа);
шеф-монтаж или полную установку;
пусконаладку с замерами.
Вывод: правильный выбор ВРУ начинается с расчёта нагрузки и понимания условий эксплуатации. Не гонитесь за дешевизной — экономия на защите и коммутации выйдет боком. А если нужен готовый щит под ключ, просто закажите ВРУ у проверенного поставщика.
🔥 Хотите купить ВРУ в Москве с доставкой за 24 часа? Переходите в каталог, выбирайте нужную схему и оставляйте заявку. Наши менеджеры подберут оптимальный вариант под ваш бюджет.
