Классификация ВРУ включает в себя несколько ключевых аспектов.

Классификация ВРУ (электротехнических щитов)

Классификация ВРУ (вводно-распределительных устройств) или электротехнических щитов включает в себя несколько ключевых аспектов, которые помогают определить их назначение, конструктивные особенности и область применения. Вот основные критерии классификации ВРУ:

По назначению
По количеству вводов
По уровню напряжения
По конструкции
По степени защиты
По количеству секций
По типу установленного оборудования
По способу монтажа

Эта классификация ВРУ помогает правильно выбрать и установить ВРУ в зависимости от конкретных условий эксплуатации и требований к надежности и безопасности электроустановок.

Классификация ВРУ по назначению

Классификация вводно-распределительных устройств (ВРУ) по назначению включает в себя несколько основных категорий, каждая из которых выполняет свою специфическую функцию в системе электроснабжения. Давайте рассмотрим эти категории более подробно:
1. Вводные устройства
Вводные устройства предназначены для приема электрической энергии от источников (например, трансформаторов, линий электропередач) и ее распределения по дальнейшим цепям.
Основные функции:

Прием электроэнергии: Вводные устройства принимают электрическую энергию и обеспечивают ее распределение.
Защита от перегрузок и коротких замыканий: Вводные устройства часто оборудованы автоматическими выключателями и предохранителями для защиты от аварийных режимов.
Изоляция и отключение: Обеспечивают возможность отключения электроэнергии для проведения ремонтных работ и технического обслуживания.

Примеры:

Вводно-распределительные устройства на входе в здание или предприятие.
Вводные щиты с автоматическими выключателями.

2. Распределительные устройства
Распределительные устройства предназначены для распределения электроэнергии между различными потребителями внутри здания или на территории предприятия.
Основные функции:

Распределение энергии: Обеспечивают равномерное распределение электрической энергии по различным потребителям (освещение, силовые установки и т.д.).
Управление нагрузками: Позволяют контролировать и управлять различными электрическими нагрузками.
Защита цепей: Оборудованы устройствами защиты (например, автоматами) для предотвращения повреждений в случае аварийных ситуаций.

Примеры:

Распределительные щиты в офисах, промышленных и торговых помещениях.
Щиты для распределения электроэнергии на строительных площадках.

3. Устройства учета электроэнергии
Эти устройства предназначены для учета потребляемой электроэнергии, что позволяет контролировать расходы и оптимизировать использование ресурсов.
Основные функции:

Учет потребления: Записывают объем потребленной энергии для дальнейшего анализа и выставления счетов.
Мониторинг нагрузки: Позволяют отслеживать текущие нагрузки и выявлять возможные превышения.

Примеры:

Электросчетчики, установленные в вводных и распределительных устройствах

4. Устройства защиты
Эти устройства предназначены для защиты электрических сетей и оборудования от различных аварийных ситуаций.
Основные функции:

Защита от перегрузок и коротких замыканий: Используют автоматические выключатели, предохранители и реле защиты.
Изоляция неисправных участков сети: Позволяют отключать поврежденные участки для предотвращения дальнейших повреждений.

Примеры:

Устройства защиты, встроенные в ВРУ, такие как реле напряжения и тока.

5. Устройства управления
Эти устройства позволяют управлять работой электрических установок и обеспечивать автоматизацию процессов.
Основные функции:

Автоматизация процессов: Используются для управления освещением, вентиляцией, отоплением и другими системами.
Мониторинг состояния оборудования: Позволяют отслеживать состояние различных устройств и систем.

Примеры:

Панели управления с кнопками, индикаторами и реле.

Классификация ВРУ по назначению позволяет четко определить функциональные возможности каждого устройства в системе электроснабжения. Это важно для проектирования, установки и эксплуатации электроустановок, а также для обеспечения надежности и безопасности работы электрических сетей.

Классификация ВРУ по количеству вводов

Классификация вводно-распределительных устройств (ВРУ) по количеству вводов позволяет выделить несколько основных категорий, каждая из которых имеет свои особенности и предназначение. Основные группы классификации ВРУ по количеству вводов следующие:
1. ВРУ с одним вводом
Эти устройства имеют один ввод электрической энергии и предназначены для небольших объектов, таких как жилые дома или небольшие коммерческие здания.
Особенности:

Простой дизайн и конструкция.
Обычно используются в условиях, где нагрузка невелика и нет необходимости в резервировании источников питания.
Обеспечивают базовые функции защиты и распределения электроэнергии.

Примеры: Вводно-распределительные устройства в частных домах.
2. ВРУ с двумя вводами
Эти устройства имеют два ввода, что позволяет использовать два источника питания (например, основной и резервный).
Особенности:

Обеспечивают повышенную надежность и возможность автоматического переключения на резервный источник в случае отключения основного.
Широко применяются в коммерческих и промышленных объектах, где важна бесперебойная подача электроэнергии.

Примеры: ВРУ для офисных зданий, торговых центров или производственных предприятий.
3. ВРУ с несколькими вводами (более двух)
Эти устройства могут иметь три и более ввода и предназначены для крупных объектов с высокой потребностью в электроэнергии.
Особенности:

Позволяют подключать несколько источников питания, обеспечивая максимальную надежность и гибкость в распределении электроэнергии.
Часто используются в сложных системах электроснабжения, таких как промышленные предприятия, больницы, аэропорты и другие критически важные объекты.

Примеры: ВРУ для крупных заводов, дата-центров или объектов с высокой степенью автоматизации.
Классификация ВРУ по количеству вводов позволяет выбрать оптимальное решение для конкретного объекта в зависимости от его потребностей в электроэнергии и требований к надежности. Это важно для обеспечения эффективной работы электрических систем и повышения безопасности эксплуатации.

Классификация ВРУ по уровню напряжения

Классификация вводно-распределительных устройств (ВРУ) по уровню напряжения позволяет выделить несколько основных категорий, каждая из которых предназначена для работы в определенных условиях и с различными типами электрических систем. Основные группы классификации ВРУ по уровню напряжения следующие:
1. ВРУ низковольтные
Эти устройства предназначены для работы с напряжением до 1000 В переменного тока или до 1500 В постоянного тока.
Особенности:

Используются в жилых, коммерческих и небольших промышленных объектах.
Обеспечивают распределение электроэнергии для освещения, розеточных групп и маломощных электроприборов.
Включают в себя автоматические выключатели, предохранители, устройства защитного отключения и другие элементы защиты.

Примеры: ВРУ для жилых домов, офисов, магазинов.
2. ВРУ средневольтные
Эти устройства предназначены для работы с напряжением от 1 кВ до 35 кВ.
Особенности:

Используются для распределения электроэнергии в промышленных предприятиях, на подстанциях и в крупных жилых комплексах.
Обеспечивают более высокую степень защиты и надежности по сравнению с низковольтными ВРУ.
Часто включают трансформаторы, выключатели нагрузки и устройства автоматического управления.

Примеры: ВРУ на подстанциях, для электроснабжения промышленных объектов.
3. ВРУ высоковольтные
Эти устройства предназначены для работы с напряжением выше 35 кВ.
Особенности:

Используются для передачи и распределения электроэнергии на значительные расстояния и в крупных энергетических системах.
Обеспечивают высокую степень надежности и защиту от перегрузок и коротких замыканий.
Включают в себя трансформаторы, выключатели, разъединители и другие элементы, предназначенные для работы в условиях высоких напряжений.

Примеры: ВРУ на крупных электростанциях, подстанциях высокого напряжения.
Классификация ВРУ по уровню напряжения позволяет выбрать подходящее устройство для конкретных условий эксплуатации и требований к электроснабжению. Это важно для обеспечения безопасной и эффективной работы электрических систем в различных областях.

Классификация ВРУ по конструкции

Классификация вводно-распределительных устройств (ВРУ) по конструкции позволяет выделить несколько типов, каждый из которых имеет свои особенности, преимущества и области применения. Основные группы классификации ВРУ по конструкции включают:
1. Открытые ВРУ
Эти устройства не имеют защитного корпуса и обычно устанавливаются в помещениях с хорошей вентиляцией.
Особенности:

Удобный доступ для обслуживания и ремонта.
Используются в условиях, где нет риска воздействия внешних факторов (влага, пыль).
Часто применяются в промышленных предприятиях и на открытых площадках.

Примеры: Распределительные щиты, панели управления.
2. Закрытые ВРУ
Эти устройства имеют защитный корпус, который обеспечивает защиту от внешних воздействий.
Особенности:

Защита от пыли, влаги и механических повреждений.
Используются в условиях с повышенными требованиями к безопасности.
Могут быть установлены как в помещениях, так и на открытом воздухе (при наличии соответствующей защиты).

Примеры: Щиты с IP-защитой, шкафы для распределения электроэнергии.
3. Комплектные ВРУ
Это устройства, которые представляют собой полностью собранные и испытанные системы.
Особенности:

Включают в себя все необходимые компоненты (выключатели, трансформаторы, системы защиты) в одном корпусе.
Упрощают монтаж и эксплуатацию, так как поставляются готовыми к установке.
Часто используются в промышленных и коммерческих объектах.

Примеры: Комплектные распределительные устройства (КРУ), модульные ВРУ.
4. Модульные ВРУ
Эти устройства состоят из отдельных модулей, которые можно комбинировать в зависимости от потребностей.
Особенности:

Упрощают замену и модернизацию отдельных компонентов.

Часто используются в современных офисных и промышленных зданиях.

Примеры: Модульные распределительные шкафы, системы с возможностью расширения.
5. Передвижные ВРУ
Эти устройства предназначены для временного использования и могут быть легко перемещены.
Особенности:

Используются на строительных площадках, выставках и мероприятиях.
Обеспечивают временное электроснабжение в местах, где постоянное подключение невозможно.
Обычно имеют колесную базу или другие средства передвижения.

Примеры: Передвижные распределительные щиты, мобильные электростанции.
Классификация ВРУ по конструкции позволяет выбрать наиболее подходящее устройство для конкретных условий эксплуатации и требований к электроснабжению. Правильный выбор конструкции ВРУ обеспечивает надежную и безопасную работу электрических систем.

Классификация ВРУ по степени защиты

Классификация вводно-распределительных устройств (ВРУ) по степени защиты основана на их способности защищать внутренние компоненты от воздействия внешней среды, таких как пыль, влага и механические повреждения. Степень защиты обозначается с помощью кода IP, который состоит из двух цифр:

Первая цифра указывает уровень защиты от твердых объектов (пыль, грязь).
Вторая цифра указывает уровень защиты от жидкости (вода).

Основные категории защиты по степени защиты (IP-код):
1. IP20:

Описание: Защита от твердых объектов размером более 12 мм (например, пальцы рук).
Защита от влаги: Нет защиты.
Применение: Используются в помещениях с низкими требованиями к защите.

2. IP21:

Описание: Защита от твердых объектов размером более 12 мм.
Защита от влаги: Защита от вертикально падающих капель воды.
Применение: Внутренние помещения с минимальным риском воздействия влаги.

3. IP22:

Описание: Защита от твердых объектов размером более 12 мм.
Защита от влаги: Защита от капель воды под углом до 15°.
Применение: Помещения с небольшим риском попадания воды.

4. IP23:

Описание: Защита от твердых объектов размером более 12 мм.
Защита от влаги: Защита от дождя или брызг воды под углом до 60°.
Применение: Устройства, используемые на улице, защищенные от дождя.

5. IP44:

Описание: Защита от твердых объектов размером более 1 мм.
Защита от влаги: Защита от брызг воды со всех сторон.
Применение: Устройства, которые могут подвергаться воздействию влаги и пыли.

6. IP54:

Описание: Защита от пыли (ограниченное количество пыли).
Защита от влаги: Защита от брызг воды со всех сторон.
Применение: Промышленные условия с повышенными требованиями к защите.

7. IP65:

Описание: Полная защита от пыли.
Защита от влаги: Защита от струй воды под давлением.
Применение: Устройства, работающие в сложных условиях, например, на улице или в производственных помещениях.

8. IP66:

Описание: Полная защита от пыли.
Защита от влаги: Защита от сильных струй воды и волн.
Применение: Условия с высоким уровнем влажности и загрязненности.

9. IP67:

Описание: Полная защита от пыли.
Защита от влаги: Защита при погружении в воду на глубину до 1 метра на время до 30 минут.
Применение: Устройства, которые могут быть временно погружены в воду.

10. IP68:

Описание: Полная защита от пыли.
Защита от влаги: Защита при длительном погружении в воду на глубину более 1 метра.
Применение: Условия с постоянным контактом с водой, например, в морской среде.

Выбор ВРУ по степени защиты является важным аспектом проектирования электрических систем, так как он обеспечивает надежность и безопасность эксплуатации оборудования в различных условиях. Правильный выбор степени защиты позволяет избежать повреждений оборудования и обеспечить его долговечность.

Классификация ВРУ по количеству секций

Классификация вводно-распределительных устройств (ВРУ) по количеству секций позволяет разделить устройства на группы в зависимости от их конструкции и функциональности. Каждая секция может выполнять определенные задачи, такие как распределение электроэнергии, защита цепей, управление нагрузками и т.д.
Основные категории ВРУ по количеству секций:
1. Односекционные ВРУ:

Состоят из одной секции, в которой размещены все необходимые элементы, такие как вводный автомат, распределительные автоматы, устройства защиты и управления.
Применение: Используются в небольших объектах, таких как квартиры, малые офисы или производственные помещения с ограниченным количеством нагрузок.

2. Двухсекционные ВРУ:

Состоят из двух секций, что позволяет разделить ввод электроэнергии и распределение по различным группам. Одна секция может быть предназначена для ввода и защиты, а другая – для распределения.
Применение: Применяются в более крупных объектах, где необходимо разделение функций и возможность резервирования.

3. Многосекционные ВРУ:

Состоят из трех и более секций. Каждая секция может выполнять свою специфическую функцию, например, одна секция для ввода, другая для распределения, третья – для управления и защиты.
Применение: Используются в крупных промышленных предприятиях, торговых центрах и других объектах с высокой мощностью и сложной схемой электроснабжения.

Преимущества многосекционных ВРУ:

Гибкость в проектировании: Позволяют легко адаптировать систему под изменяющиеся условия эксплуатации.
Удобство обслуживания: Возможность проводить обслуживание и ремонт отдельных секций без отключения всего устройства.
Повышенная надежность: Возможность резервирования и дублирования систем.

Классификация ВРУ по количеству секций помогает выбрать оптимальное решение для конкретного объекта, учитывая его потребности в электроснабжении и распределении электроэнергии. Правильный выбор конструкции ВРУ способствует повышению надежности и безопасности электрических систем.

Классификация ВРУ по типу установленного оборудования

Классификация вводно-распределительных устройств (ВРУ) по типу установленного оборудования позволяет разделить устройства на группы в зависимости от используемых компонентов и их функциональности. Это важно для выбора подходящего решения в зависимости от требований конкретного объекта и условий эксплуатации.
Основные категории ВРУ по типу установленного оборудования:
1. ВРУ с автоматическими выключателями:

Включают автоматические выключатели для защиты цепей от коротких замыканий и перегрузок. Такие устройства часто используются в жилых и коммерческих зданиях.
Применение: Подходят для объектов с обычными нагрузками, такими как квартиры, офисы и малые предприятия.

2. ВРУ с предохранителями:

Оснащены предохранителями для защиты от перегрузок и коротких замыканий. Предохранители могут быть как плавкими, так и автоматическими.
Применение: Используются в старых системах электроснабжения и в некоторых промышленных приложениях.

3. ВРУ с реле защиты:

Включают реле защиты, которые обеспечивают защиту от различных аварийных режимов, таких как токи утечки, перегрузки и короткие замыкания.
Применение: Применяются в промышленных объектах и на подстанциях, где требуется высокая степень защиты.

4. ВРУ с трансформаторами тока:

Оснащены трансформаторами тока для измерения и контроля электрических параметров. Это позволяет проводить мониторинг нагрузки и защищать оборудование.
Применение: Используются в крупных промышленных предприятиях и энергосистемах.

5. ВРУ с устройствами управления и автоматизации:

Включают системы управления, такие как ПЛК (программируемые логические контроллеры), SCADA-системы и другие автоматизированные решения.
Применение: Применяются в современных производственных процессах, где требуется автоматизация и дистанционное управление.

6. Специальные ВРУ:

Включают специализированные устройства, такие как ВРУ для взрывоопасных зон, ВРУ для медицинских учреждений и др.
Применение: Используются в специфических условиях, требующих особых мер безопасности и надежности.

Классификация ВРУ по типу установленного оборудования позволяет более точно подобрать устройство в зависимости от требований к безопасности, надежности и функциональности. Правильный выбор оборудования способствует эффективному распределению электроэнергии и повышению общей надежности электроснабжения.

Классификация ВРУ по способу монтажа

Классификация вводно-распределительных устройств (ВРУ) по способу монтажа позволяет выделить различные типы конструкций, которые могут быть установлены в зависимости от условий эксплуатации, доступного пространства и требований к безопасности. Основные категории ВРУ по способу монтажа включают:
1. Настенные ВРУ

Устройства, которые монтируются на стену. Обычно имеют компактные размеры и используются в помещениях с ограниченным пространством.
Применение: Подходят для жилых и офисных зданий, а также небольших производственных помещений.

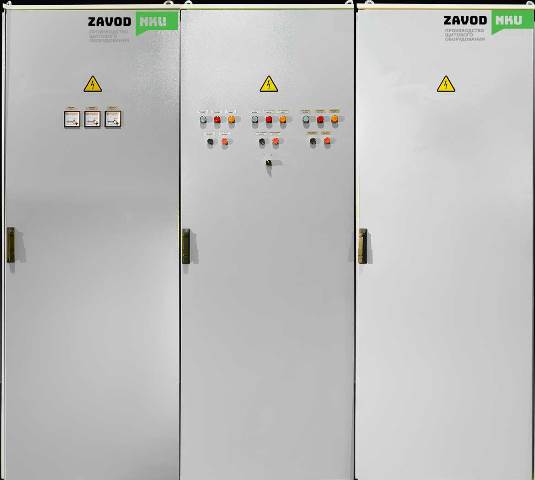

2. Напольные ВРУ

Устройства, которые устанавливаются на пол. Обычно имеют большую площадь и могут содержать более сложное оборудование.
Применение: Используются в промышленных и коммерческих объектах, где требуется большее количество вводов и распределительных линий.

3. Встраиваемые ВРУ

Устройства, которые встраиваются в стену или другую конструкцию. Обеспечивают эстетичный вид и экономию пространства.
Применение: Часто применяются в современных офисах и жилых помещениях.

4. Модульные ВРУ

Сборные конструкции, состоящие из отдельных модулей, которые могут быть легко добавлены или заменены. Это позволяет адаптировать устройство под изменяющиеся условия эксплуатации.
Применение: Используются в крупных промышленных объектах и системах с высокой степенью автоматизации.

5. Стендовые ВРУ

Устройства, которые монтируются на специальных стойках или подставках. Обеспечивают удобный доступ к элементам управления и подключениям.
Применение: Применяются в лабораториях, учебных заведениях и на выставках.

6. Уличные ВРУ

Устройства, предназначенные для установки на открытом воздухе. Они защищены от воздействия атмосферных факторов и могут иметь повышенные требования к герметичности.
Применение: Используются для уличного освещения, распределения электроэнергии на открытых площадках и в инфраструктуре.

Классификация ВРУ по способу монтажа помогает определить наиболее подходящее решение для конкретного объекта с учетом его особенностей и требований к электроснабжению. Правильный выбор способа монтажа способствует улучшению функциональности, безопасности и удобства эксплуатации вводно-распределительных устройств.
1. По назначению:

Вводные устройства: Используются для приема электрической энергии от источника (например, трансформатора) и распределения ее по сети.
Распределительные устройства: Предназначены для распределения электроэнергии между потребителями.

2. По количеству вводов:

Одно- и многовводные устройства: В зависимости от количества вводов, которые могут быть подключены к щиту.

3. По уровню напряжения:

Низковольтные ВРУ: Обычно работают с напряжением до 1000 В.
Средневольтные ВРУ: Работают с напряжением от 1 кВ до 35 кВ.
Высоковольтные ВРУ: Напряжение выше 35 кВ.

4. По конструкции:

Открытые устройства: Не имеют защитного корпуса, предназначены для установки в помещениях с контролируемыми условиями.
Закрытые устройства: Оснащены защитным корпусом, что позволяет использовать их в различных условиях, включая внешние.

5. По степени защиты:

Устройства могут иметь разные классы защиты (например, IP20, IP54 и т.д.), которые определяют уровень защиты от пыли и влаги.

6. По количеству секций:

Односекционные и многосекционные устройства: В зависимости от количества секций, в которых размещены компоненты.

7. По типу установленного оборудования:

ВРУ могут быть оборудованы различными элементами, такими как автоматические выключатели, трансформаторы тока, реле защиты и т.д.

8. По способу монтажа:

Настенные: Устанавливаются на стенах.
Напольные: Устанавливаются на полу.

Классификация ВРУ

Рассчитать стоимость электрощита?

Сделаем расчет стоимости электрощитового оборудования по вашему запросу

Классификация ВРУ (электротехнических щитов)

Классификация ВРУ по назначению

Классификация ВРУ по количеству вводов

Классификация ВРУ по уровню напряжения

Классификация ВРУ по конструкции

Классификация ВРУ по степени защиты

Классификация ВРУ по количеству секций

Классификация ВРУ по типу установленного оборудования

Классификация ВРУ по способу монтажа
