Типовые ошибки при эксплуатации ГРЩ и как их избежать

Главный распределительный щит (ГРЩ) – это «электрическое сердце» предприятия. При правильной эксплуатации он служит 25–30 лет. Но на практике многие ошибки сокращают его ресурс до 5–7 лет, ведут к авариям, пожарам и многомиллионным простоям. В этой статье мы разобрали самые частые ошибки при эксплуатации ГРЩ и дали конкретные советы, как их избежать. Если ваш главный распределительный щит уже старый или «леченый» – возможно, проще заказать ГРЩ новый, чем рисковать производством.

Ошибка №1 – систематическая перегрузка сверх номинала

Как это происходит

Производство растёт – добавляют станки, кондиционеры, новые линии. Вводной автомат и шины ГРЩ остаются старыми. Ток превышает номинальный на 30–50%, особенно в зимний период (электрическое отопление, освещение).

Последствия

• Периодические отключения вводного автомата (остановка всего производства).

• Нагрев шин и контактов до температуры выше допустимой (норма – до +70°С). При перегрузке шины могут греться до 100–120°С.

• Ускоренное старение изоляции, риск межфазного короткого замыкания.

• Пожар в электрощитовой.

Как избежать

1. Ведите журнал нагрузок – раз в квартал замеряйте токи в каждой фазе токоизмерительными клещами.

2. Если пиковый ток приближается к номиналу вводного автомата (или превышает его) – срочно модернизируйте ГРЩ или заменяйте на более мощный.

3. Установитое устройство контроля тока, сигнализирующее о перегрузке на пульт диспетчера.

4. При проектировании закладывайте запас по току минимум 30%.

⚡ Если ваш ГРЩ постоянно работает на пределе, не ждите аварии. Купить ГРЩ в Москве бóльшего номинала можно с доставкой и заменой за 5–7 дней.

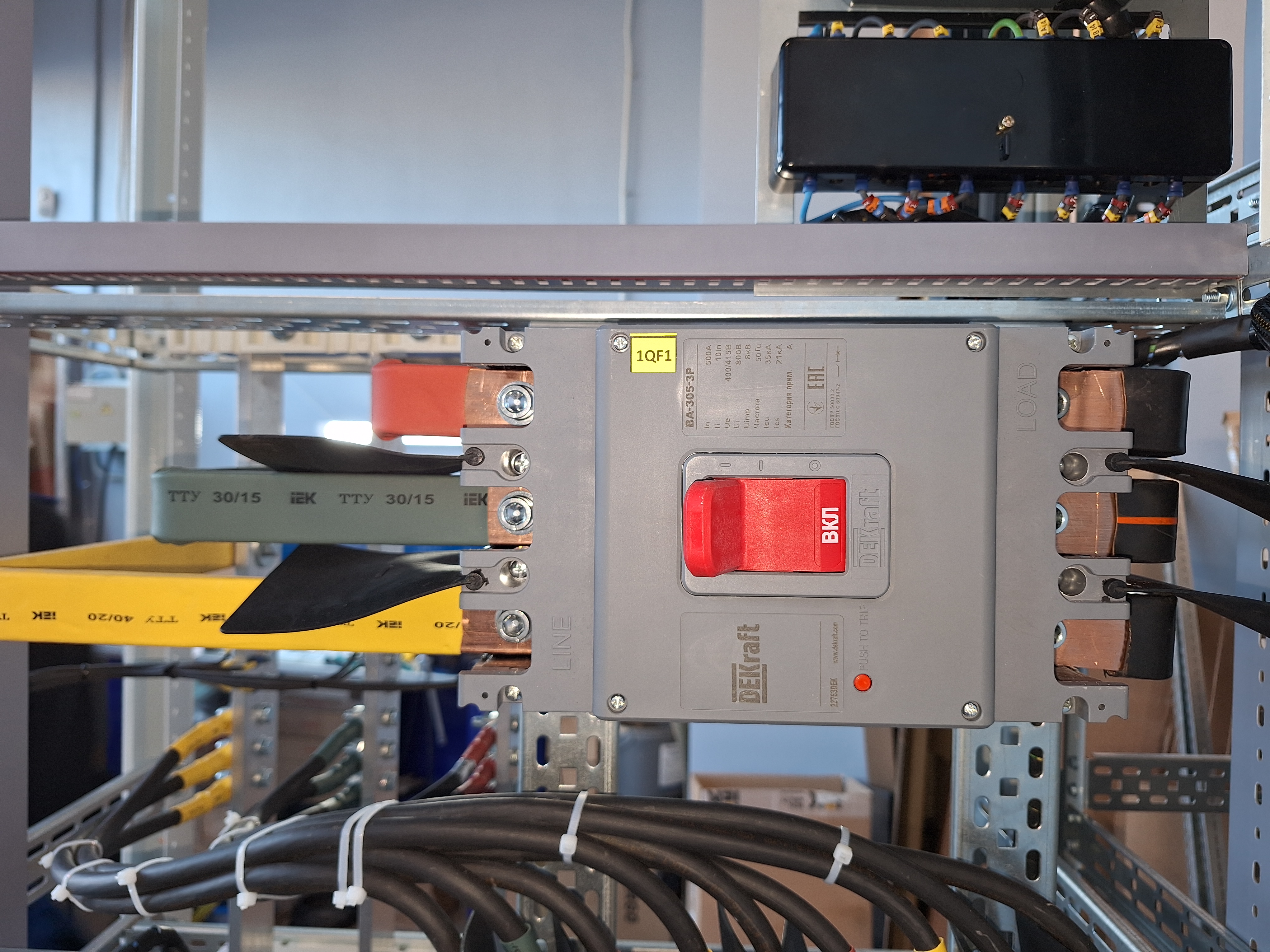

Ошибка №2 – плохие контактные соединения (ослабление болтов, нагрев)

Природа проблемы

В ГРЩ сотни болтовых соединений – на шинах, автоматах, клеммниках. Из-за вибрации, циклов нагрева и остывания болты ослабевают. Переходное сопротивление растёт, контакт греется, образуется окисел, искрит.

Признаки плохих контактов

• Потемневшие (почерневшие) шины в местах соединений.

• Оплавленная изоляция проводов рядом с клеммой.

• Запах озона или жжёной пластмассы.

• Инфракрасный тепловизор показывает локальный перегрев (20–30°С выше окружающих участков).

• Искрение при включении мощной нагрузки.

Как избежать

1. Введите правило: раз в полгода отключайте ГРЩ и прозатягивайте все винтовые соединения динамометрическим ключом (момент по паспорту болта – обычно 8–12 Н·м для контактов на 100–250 А, до 40–50 Н·м для мощных шин).

2. При затяжке используйте пружинные шайбы (Гровера) – они компенсируют ослабление.

3. Раз в год – тепловизионный контроль ГРЩ под нагрузкой (обращайтесь в электролабораторию).

4. Если контакт уже подгорел – зачистите поверхность, замените болт и шайбу, при необходимости – переставьте аппарат на свободное место шины.

🔧 Профессиональный тепловизионный контроль, протяжка контактов и ревизия ГРЩ входят в наш договор обслуживания. Заказать ГРЩ с гарантией и сервисом.

Ошибка №3 – отсутствие регулярного технического обслуживания (ТО)

Миф «поставил и забыл»

Многие собственники считают, что ГРЩ не требует обслуживания – щит как щит. Это смертельно опасно. Пыль, влага, ослабшие контакты, устаревшие автоматы, неисправные УЗИП – всё это накапливается годами.

Регламент ТО для ГРЩ (по ПТЭЭП)

• Ежемесячно: внешний осмотр, проверка замков, уплотнений, наличие маркировки, отсутствие подтёков, пыли.

• Раз в квартал: контроль нагрева (рукой или пирометром), проверка работы вентиляции в помещении.

• Раз в полгода: протяжка контактов, чистка от пыли пылесосом с изолированным наконечником.

• Раз в год: измерение сопротивления изоляции (мегомметром), проверка срабатывания автоматов (механическое включение/отключение), проверка УЗИП.

• Раз в 3 года: полная ревизия с привлечением электролаборатории – проверка времён срабатывания защит, настройка расцепителей, тепловизионный контроль.

Как организовать ТО

• Назначьте ответственного за электрохозяйство (для юридических лиц – обязательно).

• Заведите журнал обслуживания ГРЩ с датами, результатами замера, подписями.

• Для небольших предприятий – заключите договор со специализированной организацией на ежегодное обслуживание.

📋 Мы предлагаем абонентское обслуживание ГРЩ. При покупке ГРЩ купить в Москве у нас – первый год ТО бесплатно.

Ошибка №4 – грязь, пыль, влага внутри ГРЩ

Чем опасна пыль

• Токопроводящая пыль (графит, металл, сажа) создаёт утечки тока и микро-дуговые разряды.

• Пыль забивает вентиляционные решётки – нагрев возрастает на 20–30%.

• На мокрой пыли (в сырых помещениях) растёт плесень, разрушающая изоляцию.

Как избежать

• Если ГРЩ стоит в пыльном цехе – требуйте степень защиты корпуса IP54 (с уплотнениями).

• Регулярно (раз в месяц) продувайте или пылесосьте щит снаружи, раз в полгода – открывайте и чистите внутри.

• Установите в помещении электрощитовой приточную вентиляцию с фильтром.

• Контролируйте влажность – при её превышении 70% включайте осушитель или обогрев.

Признаки поражения щита влагой

• Коррозия на шинах, винтах, корпусе.

• Белый или зелёный налёт на меди.

• Нестабильная работа автоматов, ложные отключения.

🛡️ Если ваш ГРЩ сырой и грязный, проще заменить его на новый в корпусе IP54. Заказать ГРЩ с влагозащитой можно у нас.

Ошибка №5 – неправильная система заземления или её отсутствие

Старый ГРЩ в системе TN-C

В зданиях старой постройки часто используется система TN-C (совмещённый PEN на всём протяжении). Современные ГРЩ должны работать по TN-C-S или TN-S. Если PEN не расщеплён:

• При обрыве PEN на улице корпуса оборудования окажутся под напряжением 220–380 В.

• Инверторы, компьютеры, управляющие контроллеры часто выходят из строя из-за блуждающих токов.

Ошибки расщепления

• Расщепление сделано после счётчика – это запрещено.

• Шина N соединена с корпусом ГРЩ (должна быть изолирована).

• Нет повторного заземления PEN на вводе.

Как избежать

1. При замене старого щита на новый – сделайте проект с расчётом заземления.

2. Организуйте контур заземления с сопротивлением не более 10 Ом (для 220/380 В) или 4 Ом (если есть электроустановки выше 1000 В).

3. Внутри ГРЩ строго разделите шины: N – изолирована, PE – на корпус.

4. Пригласите электролабораторию для замера сопротивления контура и проверки расщепления.

⚠️ Ошибки в заземлении – самая частая причина гибели людей. Если вы не уверены в своём ГРЩ – зовите специалистов или закажите новый щит с правильным исполнением. ГРЩ купить в Москве под ключ – с контуром заземления и протоколом.

Ошибка №6 – несанкционированные изменения схемы и «колхозные» доработки

Что делают «умельцы»

• Ставят автоматы на бóльший номинал, чтобы не выбивало (вместо 16А – 25А, провода горят).

• Закорачивают УЗИП (не было в наличии, а защиту «временно» отключили).

• Вешают дополнительные линии на уже перегруженные шины.

• Меняют местами фазы или подключают однофазные нагрузки к трём фазам без учёта баланса.

Последствия

• Пожар из-за перегрузки проводов и шин.

• Повреждение оборудования при грозовом перенапряжении (УЗИП отключён).

• Поражение током электрика, который полагается на старую схему.

Как избежать

1. Запретите любые изменения в ГРЩ без письменного разрешения главного инженера.

2. Закройте щит на замок и опломбируйте. Ключи – у ограниченного круга лиц.

3. Если нужно добавить новую линию – вызовите специалиста, сделайте проект и покупайте новый автомат нужного номинала, а не на «глаз».

4. Периодически (раз в год) сверяйте реальную схему ГРЩ с заводской. Любое расхождение – причина для тревоги.

Ошибка №7 – отсутствие маркировки и актуальной схемы

Как это выглядит

• Автоматы подписаны маркером «Насос», но насосов три – какой из них?

• Надписи стёрлись, новые не нанесены.

• Схема на двери – десятилетней давности, не соответствует реальной начинке.

Чем грозит

• В аварийной ситуации электрик не может быстро отключить нужную линию – промедление ведёт к пожару или поражению током.

• При проверке Ростехнадзора – штраф до 50 000 рублей на должностное лицо и до 200 000 на юридическое.

• Новый сотрудник не разберётся в ГРЩ – возможны ошибочные переключения.

Как избежать

1. Составьте и распечатайте однолинейную схему в формате А3, заламинируйте и повесьте на дверь ГРЩ (или внутрь).

2. Каждый автомат промаркируйте несмываемыми бирками (пластиковые таблички с наклейкой или гравировкой).

3. При любом изменении схемы – сразу обновляйте схему на двери и маркировку.

4. Раз в год проверяйте читаемость маркировки, подновляйте.

🏷️ При заказе нового ГРЩ у нас все автоматы маркируются на заводе, схема вручается на бумаге и в электронном виде. Купить ГРЩ в Москве – значит получить полностью готовый к работе щит.

Когда нужно срочно менять ГРЩ, а не ремонтировать

Признаки, что ресурс исчерпан

• Корпус проржавел, дверь не закрывается, замки сломаны, уплотнители не держат пыль.

• Внутри видны следы копоти, подгоревшие изоляторы, оплавленные шины.

• Большинство автоматов старше 15–20 лет (механический износ).

• Нет шины PE или она алюминиевая и слишком тонкая.

• Счётчик – старого типа (дисковый, класс точности 2,5 и ниже).

• Нет защиты от импульсных перенапряжений (УЗИП) при воздушном вводе.

• За 5 лет были три пожара (пусть и локальных) – щит небезопасен.

Почему ремонт не имеет смысла?

• Замена всех автоматов и шин стоит почти столько же, сколько новый ГРЩ.

• Старый корпус не соответствует современным степеням защиты.

• Ремонт не даст заводской гарантии и нового паспорта.

• Энергосбыт и Ростехнадзор при проверке могут забраковать старый щит независимо от ремонта.

✅ Мы предлагаем готовые ГРЩ взамен устаревших. Заказать ГРЩ с демонтажом старого и утилизацией.

Чек-лист ежегодной проверки ГРЩ для эксплуатационщика

Возьмите этот список и пройдите по пунктам раз в 12 месяцев:

1. Отключите вводное напряжение.

2. Визуальный осмотр корпуса – ржавчина, трещины, щели, состояние замков.

3. Проверьте затяжку контактов – все болты на вводных рубильниках, шинах, автоматах, клеммниках. Используйте динамометрический ключ.

4. Очистите от пыли – пылесосом с изолированным наконечником и кисточкой.

5. Проверьте целостность изоляции (если есть мегаомметр) – каждой фазы относительно PE и между фазами. Норма >0,5 МОм.

6. Проверьте работу автоматов – включите-выключите каждый вручную. Должны работать чётко, без заеданий.

7. Проверьте УЗИП (если установлены) – индикаторы не должны показывать повреждение.

8. Проверьте маркировку – обновите, если стёрлась.

9. Включите нагрузку и через час проверьте тепловизором (или рукой) – нет ли локальных перегревов.

10. Запишите все результаты в журнал, приложите протоколы замеров.

Если какой-то пункт вызывает трудности или выявлено нарушение – вызывайте электролабораторию или меняйте ГРЩ.

Заключение

ГРЩ – это не «вечный» ящик. Его срок службы напрямую зависит от качества эксплуатации. Перегрузки, ослабленные контакты, пыль, отсутствие ТО, неправильное заземление и кустарные доработки убивают щит за 5–7 лет. При правильной эксплуатации – он прослужит 25–30 лет.

Если вы не готовы заниматься обслуживанием сами, нет электрика в штате или щит уже старый и «колхозный» – лучше купить ГРЩ новый, современный, с паспортом, гарантией и документами.

🔥 Ваше надёжное решение: перейдите в раздел ГРЩ в Москве , выберите мощность и схему. Мы спроектируем, изготовим, протестируем и доставим ГРЩ под ключ. Оформим все документы для Ростехнадзора. Работаем с юрлицами и ИП. Не рискуйте – используйте проверенное оборудование!
