Пошаговая инструкция по сборке и монтажу ГРЩ: от проекта до ввода в эксплуатацию
Рассчитать стоимость электрощита?
Сделаем расчет стоимости электрощитового оборудования по вашему запросу
Главный распределительный щит (ГРЩ) – это сложное низковольтное комплектное устройство. Его сборка и монтаж требуют высокой квалификации, знания ПУЭ, опыта работы с токами до тысяч ампер. Ошибка на любом этапе приводит к авариям, пожарам и поражению током. В этой статье мы дадим пошаговую инструкцию по изготовлению, монтажу и пусконаладке ГРЩ. Если вы не уверены в своих силах – лучше заказать ГРЩ у профессионалов. Но если решили делать сами – читайте внимательно.
Этап 1. Проектирование ГРЩ – основа безопасности
Сбор исходных данных
До покупки какого-либо оборудования ответьте на вопросы:
Какая максимальная мощность присоединения (кВт, кВА)?
Ввод – один или два (независимые фидеры)?
Категория надёжности электроснабжения (I, II, III)?
Сколько отходящих линий и их номиналы (цеха, вентиляция, освещение, насосы)?
Нужен ли коммерческий учёт (счётчик и трансформаторы тока)?
Помещение для ГРЩ – сухое, влажное, пыльное? Требуемая степень защиты IP.
Есть ли требование к секционированию шин (наличие секционного выключателя)?
Разработка однолинейной схемы
Однолинейная схема – это паспорт будущего ГРЩ. На ней должны быть:
Вводные аппараты (рубильники или автоматы) с указанием номиналов.
Секционные выключатели (если есть две секции).
Трансформаторы тока и счётчики учёта.
Автоматы для каждой отходящей линии (номиналы, тип характеристики).
УЗИП (защита от импульсных перенапряжений).
Шины L1, L2, L3, N, PE.
Сечение шин и кабелей внутри щита.
Схему заказывают в проектной организации или создаёт инженер-электрик высокой квалификации.
📐 Типовые схемы ГРЩ вы можете посмотреть в нашем каталоге. При заказе ГРЩ купить в Москве мы бесплатно разработаем однолинейную схему под ваш объект.
Этап 2. Выбор корпуса и комплектующих
Корпус (шкафы и панели)
ГРЩ обычно собирается из унифицированных панелей шириной 400, 600, 800 мм. Материал – сталь 1,5–2 мм с порошковой окраской. Типы исполнения:
Напольный одностороннего обслуживания – панели в ряд, доступ спереди.
Напольный двухстороннего обслуживания – панели с доступом с обеих сторон.
Степень защиты – IP31 для сухих электрощитовых, IP54 для пыльных или влажных помещений.
При выборе количества панелей учитывайте запас на будущее расширение (добавление автоматов).
Главные аппараты
Вводные рубильники (разъединители) – типа ВР32, РЕ19 на токи от 250 А до 4000 А. Желательно с мотор-приводом для возможности дистанционного управления и АВР.
Автоматические выключатели – для отходящих линий (бренды: Schneider, ABB, КЭАЗ, IEK, EKF). Для двигательных нагрузок – характеристика D, для смешанных – C.
УЗИП – разрядники для защиты от грозовых и коммутационных перенапряжений. Обязательны при воздушном вводе.
Трансформаторы тока – для питания счётчиков и измерительных приборов (класс точности 0,5 для коммерческого учёта).
Шины и изоляторы
Шины фазные (L1, L2, L3) – медь или алюминий. Медь предпочтительнее (меньше нагрев, надёжнее контакт). Сечение рассчитывается по ПУЭ. Для 630 А – медь 60х10 мм или две шины 40х10 мм.
Шина N (рабочий ноль) – медная, изолированная от корпуса.
Шина PE (заземление) – медная, соединённая с корпусом.
Изоляторы – фарфоровые или полимерные для крепления шин к корпусу.
🔧 Готовый ГРЩ от производителя содержит все шины, уже отрезанные по размерам и обработанные. Заказать ГРЩ можно с полным набором комплектующих.
Этап 3. Сборка ГРЩ на производстве
Монтаж панелей и каркаса
Соедините каркасные профили между собой (обычно это сборная конструкция).
Установите задние стенки и боковины.
Закрепите DIN-рейки и монтажные панели для аппаратов.

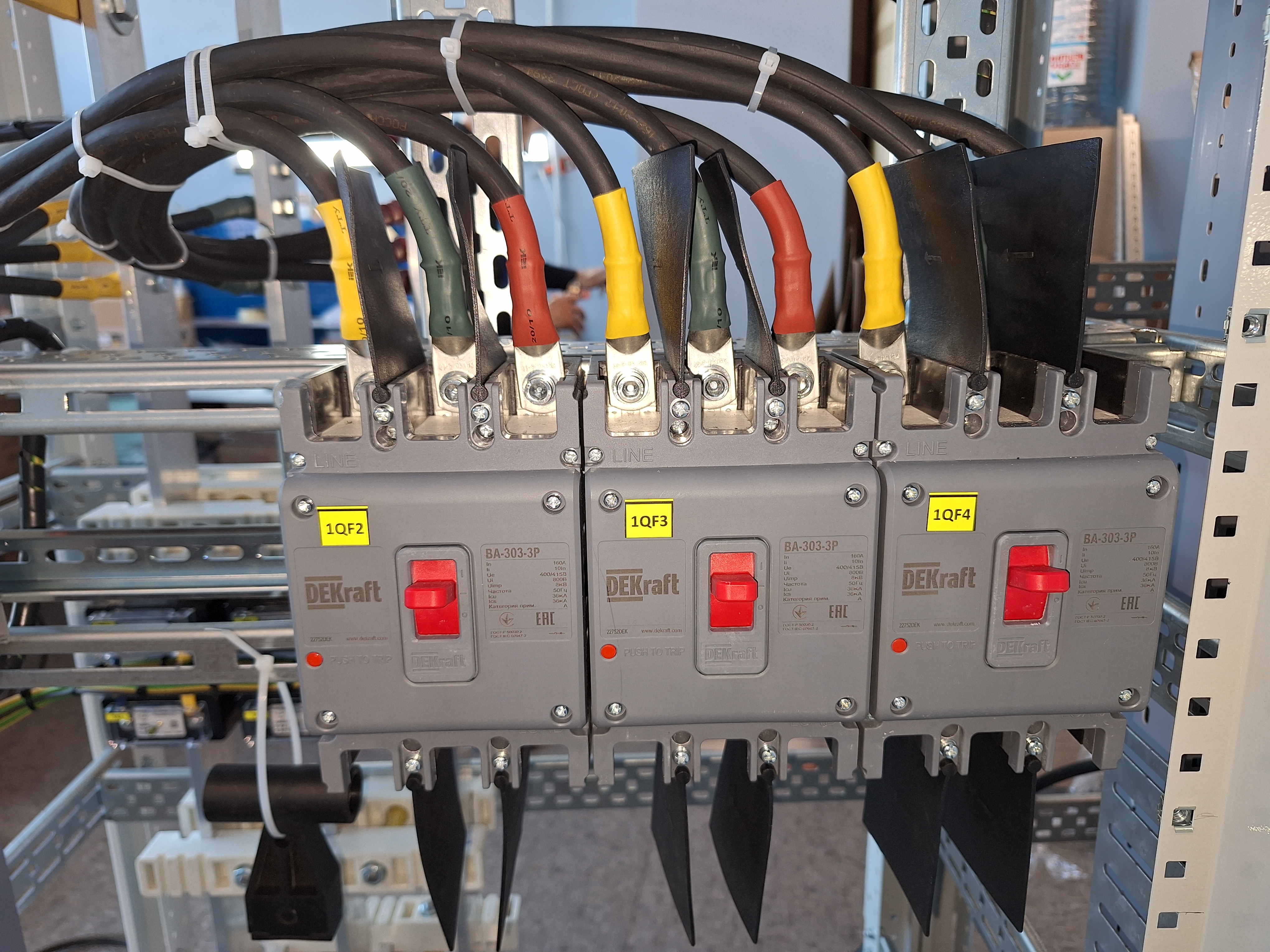

Установка аппаратов
Сначала крепят вводные рубильники и автоматы крупных размеров (на винтах через каркас).
Затем – автоматы отходящих линий (на DIN-рейки или на монтажные панели).
Трансформаторы тока – под вводными автоматами или в отдельном отсеке.
УЗИП – максимально близко к месту ввода.
Монтаж шин и перемычек
Шины режут по размеру, зачищают края, сверлят отверстия под болты.
Устанавливают изоляторы на несущие конструкции.
Крепят шины к изоляторам, затем соединяют с выводами автоматов гибкими перемычками из медной ленты или жёсткими шинными соединениями.
В месте расщепления PEN устанавливают отдельные шины N и PE с перемычкой.
Все болтовые соединения затягиваются моментом по инструкции. Обязательны пружинные шайбы (Гровера).
Внутренняя электропроводка
Цепи управления (если есть АВР, сигнализация) выполняются медным проводом ПВ3, ПУВ сечением 1,5–2,5 мм².
Все провода прокладываются в кабель-каналах или гофрированных трубах.
Каждый провод маркируется термоусадочной трубкой или самоклеящейся биркой.
Этап 4. Маркировка и документация
Маркировка внутри ГРЩ
Каждый автомат и рубильник – табличка с названием линии.
Каждый провод – бирка с адресом (например, «L1-ввод1 → рубильник Q1»).
Шины – цветные полосы: L1 – жёлтая, L2 – зелёная, L3 – красная, N – синяя, PE – жёлто-зелёная.
Комплект документации
Производитель (или вы, если собираете для себя) обязан оформить:
Паспорт ГРЩ (тип, заводской номер, дата, характеристики).
Однолинейную схему (разместить на двери и в паспорте).
Протокол заводских испытаний (изоляция, нагрев, срабатывание защит).
Сертификат соответствия ТР ТС 004/2011.
Без этого энергосбыт и Ростехнадзор не дадут разрешение на подключение.
📋 У нас все ГРЩ поставляются с полным пакетом документов. Купить ГРЩ в Москве – значит получить готовый к сдаче объект.
Этап 5. Монтаж ГРЩ на объекте
Подготовка места установки
Помещение электрощитовой должно быть готово (стены, пол, вентиляция, освещение).
Заземляющий контур – подключён к месту установки ГРЩ (болт или полоса заземления).
Кабельные трассы проложены до щита (снизу или сверху в зависимости от конструкции).
Установка панелей на фундамент
Для напольных щитов заливают бетонный фундамент или анкерные швеллеры.
Панели выставляют по уровню, соединяют между собой болтами, приваривают к закладным.
Заземляют корпус каждой панели отдельным проводником к контуру заземления.
Подключение вводных кабелей
Кабели от ТП или генератора разделать, завести в ГРЩ через сальники.
Зачистить жилы, обжать наконечниками (НШВИ или медные гильзы).
Подключить фазы к вводным рубильникам, PEN к шине PEN, затем расщепить на PE и N.
Затянуть без перетяжки.
Подключение отходящих кабелей
Кабели к цехам, этажам, силовым щитам подвести снизу или сверху.
Подключить фазы к автоматам, ноль к шине N, заземление к шине PE.
Маркировать каждый кабель на вводе в ГРЩ и на другом конце.
Этап 6. Пусконаладочные работы и испытания
Визуальный осмотр
Нет ли механических повреждений (вмятины, незатянутые винты, обрывов проводов)?
Соответствует ли монтаж однолинейной схеме?
Есть ли маркировка, схемы, пломбы?
Измерение сопротивления изоляции
Мегаомметром на 1000 В проверить:
Между каждой фазой и PEN (PE+N).
Между фазами.
Между N и PE (должно быть бесконечность после расщепления).
Норма – не менее 0,5 МОм.
Проверка целостности PE и заземления
Омметром измерить сопротивление между шиной PE и контуром заземления. Не более 0,1 Ом.
Визуально проверить надёжность соединений.
Проверка автоматов и УЗИП
Включить вводной рубильник – напряжение на всех шинах.
Поочерёдно включить каждый отходящий автомат – отсутствие КЗ, искрения.
Для УЗИП – проверить механическим тестером, нет ли пробоя (только квалифицированным персоналом).
Фазировка и чередование фаз
При двух вводах (основной и резервный) обязательно проверить одинаковое чередование фаз (L1, L2, L3). Несовпадение вызовет межфазное КЗ при переключении.
Испытание под нагрузкой
Подключить реальную нагрузку (не менее 30% от номинала) на 1–2 часа.
Тепловизором или электронным термометром проверить нагрев шин и контактов. Норма – не выше 70°С для шин.
Ошибки при самостоятельной сборке ГРЩ
Ошибка №1 – неверный расчёт шин
Медная шина заниженного сечения греется, теряется контакт, возможен пожар. Всегда берите сечение с запасом 20–30%.
Ошибка №2 – отсутствие зазоров между фазами
Между шинами разных фаз должно быть минимум 12 мм. Меньше – при ударе молнии или КЗ будет перекрытие.
Ошибка №3 – затяжка болтов без динамометрического ключа
Недотяг – нагрев, перетяг – срыв резьбы. Используйте момент по паспорту болта.
💡 Лучший способ избежать ошибок – заказать ГРЩ у профессионалов. Мы предлагаем готовые решения: ГРЩ купить в Москве с проектированием, сборкой, доставкой и шеф-монтажом.
Когда лучше не собирать ГРЩ самому, а купить готовое
Нет опыта сборки НКУ на токи свыше 250 А.
Неточно известны нагрузки, требуется проектирование.
Нужно пройти согласование Ростехнадзора – готовое изделие с документами проходит быстрее.
Объект категорийный (больница, котельная, аэропорт) – гарантия производителя обязательна.
Нет времени на закупку комплектующих и сборку.
Заключение
Сборка и монтаж ГРЩ – сложный, многоэтапный процесс, требующий квалификации, дорогого инструмента и испытательного оборудования. Если вы не уверены – доверьте это профессионалам. Правильно изготовленный и смонтированный ГРЩ прослужит 25–30 лет без проблем.
