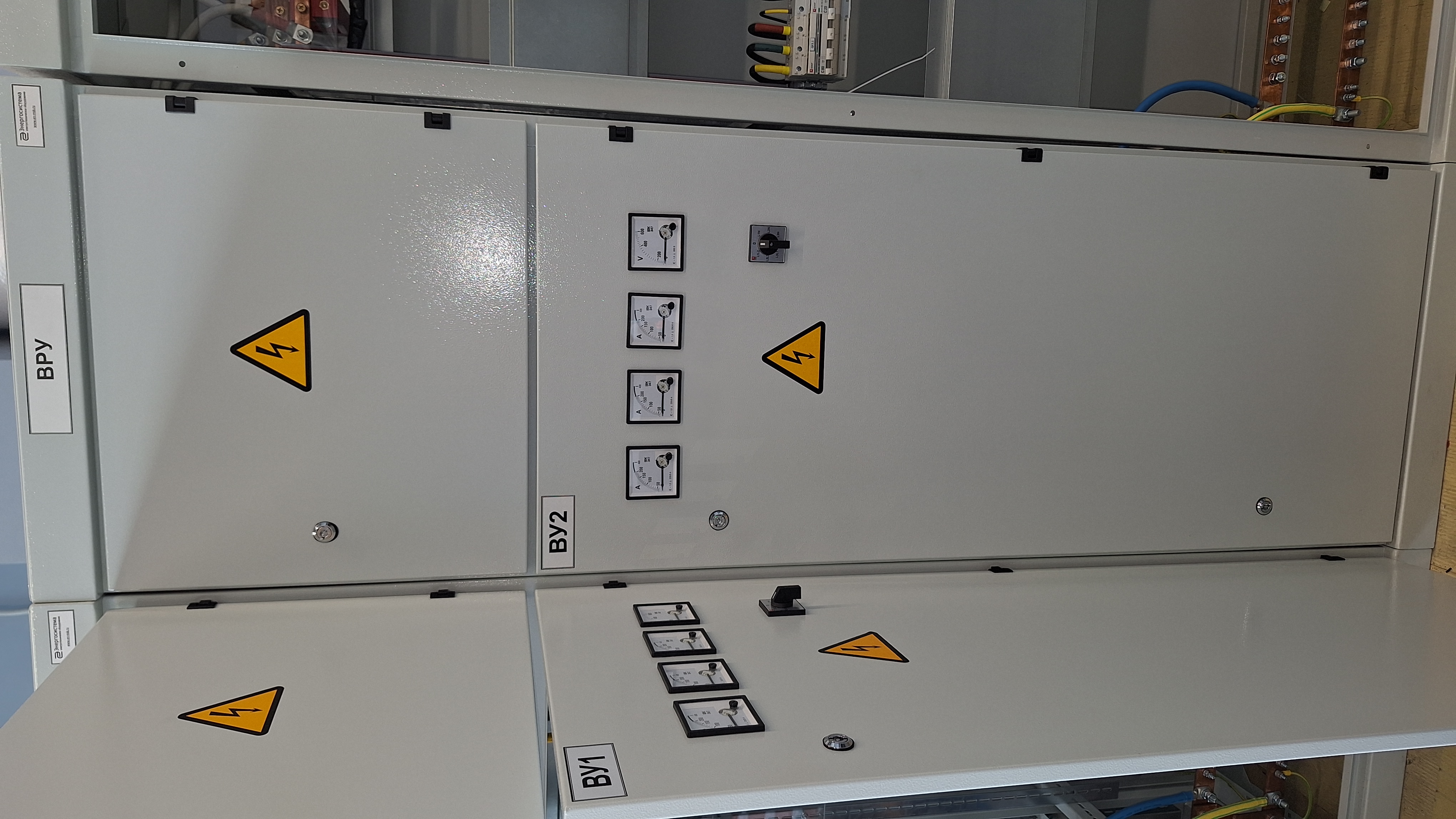

Проектирование электроустановок зданий — это не просто творческая задача, а жёсткая привязка к нормативной документации. Вводно-распределительное устройство (ВРУ) находится на границе балансовой принадлежности, поэтому к его конструкции, размещению и комплектации предъявляются самые строгие требования. Ошибка проектировщика может стоить отказа в допуске в эксплуатацию, штрафов или даже пожара. В этой статье мы разберём ключевые нормы ПУЭ, ГОСТ и ТР ТС, которые нужно знать каждому, кто проектирует или заказывает ВРУ.
Это главный документ для электриков и проектировщиков на территории РФ. Для ВРУ ключевые разделы:
Глава 7.1 (Электроустановки жилых, общественных зданий) — для большинства объектов.
Глава 7.5 (Электроустановки пожароопасных зон) — если ВРУ стоит в помещении с выделением пыли или газов.
Глава 1.1 (Общие правила) — номиналы, зазоры, маркировка.
Этот стандарт напрямую регламентирует вводно-распределительные устройства для жилых домов. В нём прописаны:
Типы ВРУ (1В, 2В, 3В и т.д.).
Климатические исполнения (У3, УХЛ4 и др.).
Требования к изоляции, нагреву, степени защиты.
Объём испытаний при выпуске.
Все ВРУ, поставляемые на рынок ЕАЭС, должны иметь сертификат соответствия этому техрегламенту. Без него вы не получите разрешение на подключение от Ростехнадзора или энергосбыта.
📐 При заказе всегда требуйте копию сертификата ТР ТС. В нашем каталоге все ВРУ имеют действующие сертификаты — мы не рискуем вашей безопасностью.
Согласно ПУЭ 7.1.22-7.1.28, ВРУ должно располагаться:
В доступном для обслуживания месте (не в санузле, не в ванной, не в туалете).
Высота от уровня пола до выступающих частей аппаратов: не менее 1,6 м и не более 2,2 м (оптимально 1,8 м).
Перед щитом — свободный проход не менее 0,8 м (для щитов до 630 А). Если с двух сторон обслуживание — то 1,0 м.
Если ВРУ имеет вводной автомат более 250 А или содержит несколько шкафов, оно должно устанавливаться в отдельном помещении — электрощитовой. Требования к помещению:
Дверь открывается наружу.
Естественная или принудительная вентиляция (температура не выше +35°С).
Освещение: не менее 50 люкс на уровне аппаратов.
Пол — несгораемый (бетон, плитка), стены — огнестойкие.
Запрещается прокладка труб водопровода, канализации, газа через электрощитовую.
Если ВРУ монтируется на фасаде здания или на столбе (например, для частного дома), требуется:
Степень защиты не ниже IP54 (защита от пыли и брызг).
Антивандальное исполнение (замок, стальной корпус).
УЗИП класса I (для защиты от прямых ударов молнии).
Подогрев от конденсата (опционально, но рекомендовано).
🏠 Для уличной установки лучше сразу купить ВРУ в корпусе IP65 с антикоррозийным покрытием. Это избавит от проблем через год эксплуатации.
ПУЭ 7.1.30: перед счётчиком на вводе в здание должен быть установлен отключающий аппарат (рубильник, автомат, выключатель нагрузки). Он может быть как в самом ВРУ, так и отдельно. Его номинальный ток выбирается по расчётной нагрузке, но не менее 25 А для квартир и 40 А для дома.
Каждая отходящая линия от ВРУ должна быть защищена автоматом с характеристикой:
B — для освещения и розеток жилых помещений.
C — для смешанной нагрузки (стандарт для ВРУ).
D — для двигателей, компрессоров, насосов.
Номинал автомата не должен превышать длительно допустимый ток кабеля. Это базовое требование ПУЭ 3.1.4.
Согласно ПУЭ 7.1.71-7.1.85, в ВРУ должны устанавливаться УЗО (устройства защитного отключения) для линий, питающих:
Розетки наружной установки.
Ванные, душевые, сауны.
Передвижные и переносные электроприёмники.
Линии, где возможно поражение током из-за повреждения изоляции.
УЗО должно иметь номинальный дифференциальный ток не более 30 мА для групповых линий, 100–300 мА для противопожарной защиты на вводе.
По ПУЭ 7.1.64, расчётный счётчик должен быть установлен в ВРУ или в отдельном шкафу (ВЩ) на границе балансовой принадлежности. Счётчик должен быть доступен для сотрудников энергосбыта, опломбирован.
Для юридических лиц и ИП: класс точности не ниже 1,0. Для бытовых потребителей (дом, квартира): не ниже 2,0. Современные счётчики должны поддерживать интерфейсы для автоматизированных систем учёта (АСКУЭ).
Если ток нагрузки превышает 100 А, счётчик включается через измерительные трансформаторы тока. Они тоже должны размещаться внутри ВРУ или в отдельной камере. Требования к цепям учёта — ПУЭ 1.5.
🔌 Если вам нужен ВРУ со встроенным узлом учёта (прямое или трансформаторное включение), укажите это в заявке. Мы подберём оптимальную схему.
В России для жилых и общественных зданий с ВРУ обязательна система TN-C-S или TN-S. Это означает:
Ввод — четырёхпроводный (3 фазы + совмещённый PEN).
Внутри ВРУ PEN расщепляется на PE (защитный) и N (рабочий нуль).
Повторное заземление PEN на вводе (сопротивление не более 30 Ом для 380 В).
Внутри ВРУ должны быть установлены:
Медная шина PE (заземления) — отдельно.
Медная шина N (рабочего нуля) — изолирована от корпуса.
Сечение шин — не менее сечения вводного кабеля. Болтовые соединения — с шайбами Гровера, затяжка с контролем момента.
Объединять PE и N после расщепления.
Использовать корпус ВРУ в качестве шины.
Устанавливать автоматы и предохранители в цепь PE.
Нарушение этих правил — одна из главных причин поражения электрическим током. Поэтому проектируя ВРУ, строго следуйте ПУЭ 1.7.
Каждый автомат, каждая линия должна быть подписана. Инспектор энергонадзора имеет право не принять ВРУ без маркировки. Штраф до 50 000 руб. на юрлицо.
Часто внутри щита монтируют перемычки сечением меньше, чем у вводного кабеля. Это приводит к нагреву и пожару. По ГОСТ Р 51732-2001, сечение внутрищитовых проводов должно быть не менее 1,5 мм² для цепей управления и не менее 2,5 мм² для силовых цепей.
Внутри ВРУ на двери или на отдельном листе должна быть однолинейная схема. Без неё эксплуатация запрещена. Многие производители экономят на этом — зря.
⚠️ Чтобы избежать этих нарушений, закажите ВРУ купить в Москве у производителя, который даёт полный пакет документов: паспорт, схему, протокол испытаний.
Корпус — без вмятин, сколов, зазоров.
Дверь закрывается плотно, замок работает.
Все автоматы и клеммы — чётко подписаны.
Есть схема внутри.
Завод-изготовитель должен провести:
Проверку сопротивления изоляции (мегомметром 1000 В).
Проверку переходных сопротивлений контактов.
Испытание высоким напряжением (1 кВ в течение 1 минуты).
Проверку работы УЗО и автоматов.
Протокол испытаний выдаётся вместе с ВРУ.
При подаче заявки на опломбировку счётчика инспектор проверит:
Наличие вводного отключающего аппарата.
Соблюдение системы заземления.
Наличие паспорта на ВРУ.
Отсутствие скруток и нештатных перемычек.
Знание нормативов — не прихоть чиновников, а гарантия безопасности и долгой работы электрооборудования. Проектируя ВРУ:
Заложите помещение под щит с соблюдением проходов и вентиляции.
Предусмотрите УЗИП, УЗО и селективность автоматов.
Требуйте от поставщика полный пакет документов и протокол испытаний.
Не экономьте на шинах, маркировке и корпусе.
Если вы ищете готовое ВРУ, которое уже спроектировано строго по ПУЭ и ГОСТ, обратите внимание на наш каталог.
✅ Готовые решения: Перейдите в раздел ВРУ в Москве , выберите исполнение (1 ввод, 2 ввода, с АВР, с учётом) — все устройства сертифицированы, с протоколами испытаний. Доставка по Москве за 1 день. Поможем с проектом и согласованием.
