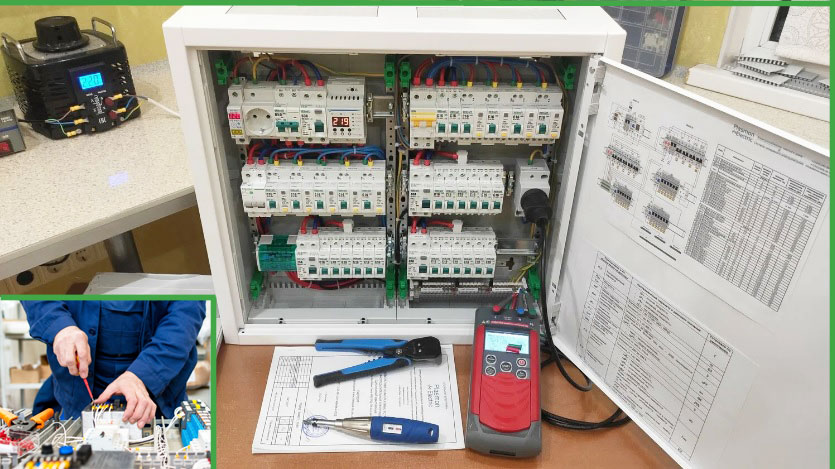

Сборка НКУ (низковольтных комплектных устройств)

Сборка НКУ — это процесс создания шкафного оборудования, предназначенного для управления, защиты и распределения электроэнергии в промышленных и гражданских сетях. Качественная сборка определяет надежность всей электросистемы и безопасность эксплуатации.

Ключевые правила качественной сборки НКУ

• Соблюдение сечений — использование слишком тонких проводов для больших токов ведет к их оплавлению и пожару.
• Надежность соединений — использование правильного инструмента (динамометрических ключей) для затяжки клемм. Плохой контакт — основная причина нагрева и возгораний.
• Разделение потоков — силовые кабели не должны лежать в одном канале с сигнальными проводами датчиков, чтобы избежать электромагнитных наводок.
• Эргономика — сборка должна позволять инженеру легко добраться до любого узла для проверки или замены.

Сборка НКУ: от проекта до пусконаладки. Полное руководство

Низковольтные комплектные устройства (НКУ) — это «сердце» любой современной электрической инфраструктуры. От распределительных щитов в подъезде до сложных шкафов управления промышленными роботами — всё это НКУ. Качество их сборки напрямую определяет безопасность, надёжность и долговечность всей электроустановки.
Технология сборки НКУ — это строго регламентированная последовательность производственных операций, направленная на создание изделия, соответствующего проектной документации, требованиям безопасности (ГОСТ Р 51321.1) и эксплуатационной надёжности.
В отличие от «ручного творчества», промышленная сборка НКУ базируется на технологии сборки НКУ: технологических картах, нормативах времени и контроле на каждом этапе. Рассмотрим полный цикл.
Этап 1: Подготовка и проектирование
Сборка НКУ начинается не с отвёртки, а с проекта. Хороший проект — 50% успеха.
Исходные данные

• Принципиальная электрическая схема (однолинейная): определяет состав оборудования (автоматы, контакторы, УЗО, шины).
• Спецификация оборудования: точный перечень компонентов с артикулами.
• Компоновочный чертёж: расположение аппаратов внутри шкафа с учётом габаритов, тепловыделения и удобства обслуживания.
• Условия эксплуатации: степень защиты (IP), климатическое исполнение (УХЛ, Т), сейсмичность.

Выбор корпуса
Корпус (шкаф/щит) выбирается по:

• Материалу: металл (сталь, нержавейка) или пластик (для малых мощностей и агрессивных сред).
• Степени защиты: IP31 (для сухих помещений), IP54/65 (для улицы и влажных цехов), IP66 (для мойки).
• Способу установки: навесной, напольный, встраиваемый.

Тепловой расчёт

• Каждый аппарат выделяет тепло. Необходимо рассчитать суммарные тепловыделения и, при необходимости, предусмотреть принудительное охлаждение (вентиляторы, кондиционеры) или естественную вентиляцию (жалюзи, перфорация).

Этап 2: Механический монтаж
Это «скелет» будущего НКУ.
2.1. Подготовка корпуса

• Разметка и сверление отверстий: под ввод кабелей (сальники, кабельные вводы), под кнопки и индикаторы (обычно Ø22 мм), под замки и ручки.
• Монтаж DIN-реек, монтажных панелей и кабельных каналов (кабель-каналов).
• DIN-рейки крепятся строго горизонтально.
• Кабель-каналы располагаются между рядами аппаратов для удобной трассировки проводов.

2.2. Установка аппаратов

• Модульные аппараты (автоматы, УЗО, реле): защёлкиваются на DIN-рейку. Важно следить за плотностью посадки — не должно быть люфта.
• Силовые компоненты (контакторы, пускатели, рубильники): крепятся на монтажную панель винтами. Требуется аккуратная разметка и сверление.
• Шинные системы: установка главных шин (медных или алюминиевых) на изоляторах. Шины соединяются между собой с соблюдением расстояний (воздушных зазоров) по ПУЭ.

2.3. Важное правило: зонирование
Для безопасности и удобства обслуживания НКУ делится на зоны:

• Вводная зона: главный рубильник, вводной автомат, УЗИП (защита от
• импульсных перенапряжений).
• Зона распределения: шины, автоматы отходящих линий.
• Зона управления: контроллеры, реле, клеммники.

Этап 3: Электромонтаж (коммутация)
Самый трудоёмкий и ответственный этап.
3.1. Требования к проводке

• Сечение проводов: строго по проекту (расчёт по току нагрузки).
• Марки проводов: ПуГВ (гибкий, для панелей), ПВ-3 (стандартный), NYM (для стационарной прокладки).

Цветовая маркировка:

• Фаза (L): чёрный, коричневый, серый.
• Ноль (N): голубой.
• Земля (PE): жёлто-зелёный.

Цветовая маркировка: строго соблюдается согласно ГОСТ или стандартам производителя.
Запрещено: скрутки, пайка в местах соединения (только клеммы).
3.2. Трассировка проводов

• Прокладка в кабель-каналах: провода укладываются аккуратно, без натяга. Не допускается перегрузка канала (заполнение не более 60%).
• Жгутовая прокладка: провода связываются в жгуты пластиковыми стяжками (хомутами) с шагом 15-20 см.
• Изгибы: радиус изгиба провода — не менее 3-х его диаметров.
• Разделение цепей: силовые (220/380В) и слаботочные (24В, сигнальные) кабели прокладываются в разных каналах или на расстоянии не менее 5 см, чтобы избежать наводок.

3.3. Маркировка
Каждый провод и каждый зажим должны быть промаркированы в соответствии с проектом.

• Маркировка проводов: бирки с номерами цепей (например, L1, N, PE, A1, 101).
• Маркировка клемм: на клеммных колодках (X1, X2).
• Маркировка аппаратов: на корпусе или рядом (QF1, KM1, KA1).

Этап 4: Контроль качества и испытания
Перед подачей напряжения — обязательная проверка. 4.1. Визуальный осмотр

• Соответствие схеме.
• Отсутствие повреждений изоляции.
• Надёжность затяжки винтовых соединений (динамометрическим ключом, если указан момент).

4.2. Электрические испытания

• Проверка сопротивления изоляции (мегаомметр): между фазами, между фазами и землёй. Норма — не менее 0,5 МОм (обычно 1-10 МОм для нового оборудования).
• Проверка непрерывности цепи заземления (PE): сопротивление между корпусом и шиной заземления — не более 0,1 Ом.
• Испытание электрической прочности изоляции (High-Pot test): подача повышенного напряжения (обычно 2 кВ) между токоведущими частями и корпусом в течение 1 минуты. Внимание: перед этим нужно отключить всю электронику (контроллеры, датчики)!
• Функциональная проверка: подача номинального напряжения, проверка работы всех аппаратов (включение-выключение автоматов, срабатывание контакторов, индикация).

Типовые ошибки при сборке НКУ

1. Экономия на кабель-каналах. Провода лежат «кучей», что затрудняет обслуживание и ухудшает охлаждение.
2. Недостаточная затяжка контактов. Перегрев и оплавление изоляции.
3. Использование проводов разного сечения на одной клемме. Плохой контакт.
4. Игнорирование теплового расчёта. Перегрев шкафа летом на солнце.
5. Отсутствие маркировки. При ремонте найти нужный провод — целая проблема.
6. Прокладка силовых и слаботочных цепей в одном канале. Наводки на сигнальные линии.

Современные тенденции в сборке НКУ

• Модульность и предварительная сборка. Готовые блоки (например, блок ввода, блок управления) собираются отдельно и стыкуются на объекте.
• Использование пружинных клемм (Push-in). Ускоряют монтаж и исключают ошибки затяжки.
• 3D-моделирование (Eplan, SolidWorks Electrical). Позволяет «увидеть» шкаф до сборки и избежать коллизий.
• Интеллектуальные НКУ. С интеграцией ПЛК, частотных преобразователей, систем мониторинга (IoT).
• Сборка НКУ — это инженерное искусство, балансирующее между жёсткими нормативами, функциональностью и экономической эффективностью. Качественно собранный шкаф прослужит десятилетия, обеспечивая безопасность людей и надёжную работу оборудования.

Контроль качества и тестирование при сборке НКУ

1. Перед отгрузкой собранное НКУ проходит обязательную проверку:
2. Визуальный осмотр: проверка на отсутствие повреждений изоляции и правильность маркировки.
3. Проверка целостности цепей: прозвонка мультиметром на соответствие схеме.
4. Испытание изоляции: проверка сопротивления изоляции мегаомметром.

Функциональные испытания: имитация работы устройства под напряжением для проверки срабатывания защит и логики управления.
Сборка НКУ — это инженерная дисциплина, где точность исполнения напрямую влияет на бесперебойную работу предприятия. Соблюдение стандартов монтажа, правильный выбор материалов и строгий контроль на каждом этапе — залог долговечности электроустановки.
Главное правило при сборке НКУ: не пытайтесь сэкономить на этапе сборки — это окупится отсутствием аварий и простоев.
Технология сборки НКУ — это не просто «скрутить провода». Это строгий процесс, включающий механическую обработку, точную установку аппаратов, квалифицированный электромонтаж и обязательный контроль. Соблюдение технологии гарантирует, что шкаф прослужит десятки лет без отказов и будет безопасен для персонала.
Золотое правило технолога: «Лучше потратить минуту на контроль на этапе сборки, чем час на поиск неисправности на объекте».
