При необходимости выбора корпуса для главного распределительного устройства оптимально учитывать условия эксплуатации и специфику объекта. Для производственных помещений с большими токами и повышенными требованиями к прочности корпуса рекомендуется использовать напольное исполнение устройств. Корпус устанавливается на устойчивую поверхность, допускается закрепление анкерами к полу для повышения сейсмостойкости и исключения опрокидывания.
Монтаж настенных конструкций уместен при ограниченной площади и нагрузках до 630 А. Такие устройства часто применяют при реконструкции старых зданий, где важно минимизировать вмешательство в инфраструктуру. Фиксация к вертикальным поверхностям производится посредством кронштейнов, размещение предусматривает свободный доступ к автоматике и ревизии соединений.
Особое внимание уделяется выбору степени защиты оболочки и наличию системы вентиляции. В производственных цехах с запылённостью или влажностью подбираются модели с классом IP54 и выше, наличие специального покрытия увеличивает срок службы компонентов. Для узлового электроснабжения жилищных зданий подходят конструкции стандартной глубины, позволяющие подключать медные и алюминиевые шины без риска повышения температуры контактов.
При установке на поточных предприятиях целесообразно предусмотреть быструю замену модулей автоматических выключателей. В коммерческих зданиях востребованы корпуса с модульной организацией, упрощающие подключение новых групп без отключения системы.
Для помещений ограниченной площади или стен из легких материалов, например, административных корпусов либо магазинов, оптимальным станет развесное исполнение распределительных узлов до 400-630 А с компактными габаритами и минимальной массой. Подвешивание на вертикальные конструкции допустимо только при условии наличия прочных крепежных площадок, а также точного соблюдения требований по заземлению и пожарной безопасности. Монтаж упрощается за счет использования облегчённых коробок с универсальными отверстиями под ввод кабелей и дополнительных сальниковых уплотнений.
Выбор между двумя вариантами всегда зависит от предполагаемой электрической нагрузки, габаритов подключаемого оборудования и специфики архитектурных решений объекта.
Выбирая распределительный щит под конкретную задачу, отдайте предпочтение корпусу с опорными ножками при необходимости установки в помещении с повышенной нагрузкой на механическую устойчивость. Такие конструкции обычно изготавливают из более толстого листового металла, предусматривают установку на полу без дополнительного крепежа к стене, а дверцы снабжаются прочными петлями и усиленной системой запирания. Наличие цоколя позволяет выполнить скрытую прокладку питающих магистралей под нижней частью шкафа, что повышает эстетику и защищенность трасс от повреждений.
Устройства с настенным расположением значительно менее массивные и предназначены для крепления на капитальные основания с помощью анкеров или специализированных кронштейнов. Короба компактнее, часто имеют меньшую глубину, а конструкция задней панели рассчитана на равномерное распределение массы. Технологические окна для ввода кабелей чаще расположены по периметру, что облегчает подключение при ограниченном пространстве установки. Для мест с частой ревизией применяют быстросъемные дверцы и системы фиксации с защитой от непреднамеренного открывания.
Для помещений с ограниченным пространством однозначно рекомендуется использовать корпуса, рассчитанные на настенное крепление. Такое размещение обеспечивает доступ к управлению, минимизируя затраты площади. Выбирая распределительный щит для установки в зонах с повышенной влажностью, следует отдавать предпочтение моделям с классом защиты не ниже IP54. При размещении в производственных помещениях, где возможны механические воздействия, целесообразно выбирать конструкции с усиленным металлическим корпусом толщиной не менее 1,5 мм и антивандальной фурнитурой.
Если размещение оборудования планируется в подвале или техническом этаже, потребуется учесть возможность затоплений – рекомендуется размещать устройства на специальных монтажных постаментах высотой не менее 100 мм от пола. В условиях высокой запыленности применяют корпуса с уплотнителями из термостойких материалов и системой выпуска конденсата. Для установки на объектах социальной сферы предпочтительнее использовать модульные решения с возможностью переключения питания различных групп потребителей – это обеспечивает быстрый доступ к конкретным линиям и повышает безопасность эксплуатации.
Для надежной эксплуатации требуется тщательно выровнять поверхность, предназначенную под шкаф. Основание должно быть выполнено из негорючих материалов, чаще применяется бетонная подушка толщиной не менее 100 мм. Если помещение располагается в подвальном или техническом этаже с риском затопления, уровень пола должен быть выше возможной отметки воды, либо предусматривается цоколь высотой не менее 200 мм.
Перед установкой:
Фиксация корпуса осуществляется анкерными болтами, минимальный диаметр крепежа подбирается согласно массе оборудования, обычно не менее 10 мм для шкафов большой массы. Бетон предварительно высверливается под закладные детали, вставляются анкеры, и только после окончательного позиционирования корпус закрепляется к полу. Важно избегать перекосов, использовав прокладки либо регулируемые опоры там, где основание недостаточно ровное.
После закрепления нижней части корпуса проверяется вертикальность расположения с помощью отвеса, анализируется взаимодействие с существующими кабельными трассами. Если предусмотрен подвод кабеля с пола, отверстия герметизируются с применением специальных манжет или проходных сальников для предотвращения попадания влаги и пыли внутрь электрооборудования. Все соединения выполняются с соблюдением регламентированных заземляющих мероприятий.
Для обеспечения надежного подвода питания к распределительным щитам необходимо выбирать сечение силовых линий, исходя из максимального расчетного тока и длительно допустимого нагрева жил с учетом числа одновременно действующих групп.
Рекомендуется использовать кабели с медными жилами при номинальном токе выше 100 А, поскольку алюминиевые могут не выдерживать короткосрочных перегрузок, что приведет к риску оплавления контактных соединений.
Кабельные вводы по ГОСТ Р 50571.15-97 монтируются снизу или сзади с применением специальных гермовводов для защиты от попадания влаги и пыли, что особенно актуально при установке шкафа на бетонное основание в подвале здания.
Выбрана кабельная арматура и тип уплотнения зависит от количества и диаметра подключаемых линий. Ниже представлена типовая таблица выбора гермовводов:
| Количество кабелей | Диаметр кабеля, мм | Тип гермоввода |
|---|---|---|
| 1-3 | 16-25 | PG21 |
| 4-6 | 26-36 | PG29 |
| 2-4 | 37-45 | PG36 |
Недопустимо заводить кабель в корпус без использования сальников – это приводит к росту вероятности обрыва изоляции, попадания пыли и конденсата внутрь отсека, а также затрудняет последующее обслуживание соединений.
Запрещается прокладывать вводные линии по полу без защитных коробов высотой не менее 100 мм, чтобы избежать механических повреждений или частого соприкосновения с водой в технических помещениях.
На особо ответственных объектах рекомендуется предусмотреть резервные каналы введения и возможность быстрой коммутации запасных линий через разъемные шинные перемычки.
Монтаж вводных цепей проводится только лицензированным персоналом с обязательной проверкой переходного сопротивления на клеммных соединениях – предельно допустимый показатель не должен превышать 0,003 Ом на каждую точку ввода.

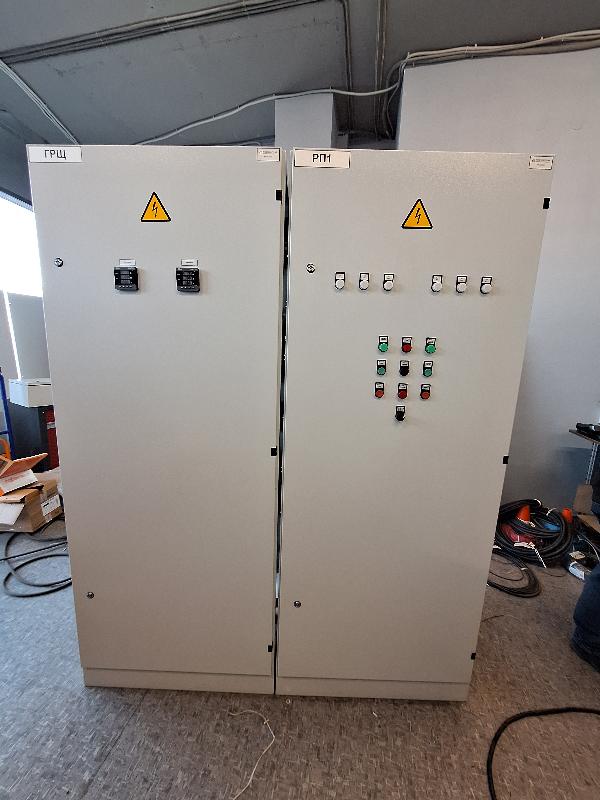

Основное отличие между напольными и навесными главными распределительными щитами (ГРЩ) заключается в способе их установки и размерах. Напольные ГРЩ устанавливают непосредственно на пол, они обычно имеют большую вместимость и рассчитаны на обслуживание крупного энергетического оборудования, что делает их подходящими для промышленных или административных зданий с высокими нагрузками. Навесные ГРЩ крепятся к стене, занимают меньше места и чаще используются в жилых или небольших коммерческих помещениях, где энергопотребление не столь велико. Выбор между вариантами зависит от площади для монтажа, количества подключаемых линий и уровня распределяемой мощности.
При монтаже напольного ГРЩ важно обратить внимание на прочность поверхности пола, на которую будет устанавливаться шкаф. Поверхность должна быть ровной, чтобы обеспечить устойчивость конструкции. Также необходимо предусмотреть заземление, соблюсти минимальные расстояния для обслуживания и вентиляции, а кроме того — предусмотреть проходы для подключения кабелей снизу или с боковых сторон. При выборе места обязательно проверить, чтобы рядом не было отопительных приборов и попадания прямых солнечных лучей, что поможет избежать перегрева оборудования.
Навесные распределительные щиты выбирают там, где помещение ограничено по площади, либо если нет необходимости подключать большое количество мощных потребителей. Они подходят для коттеджей, небольших офисов, магазинов и других объектов с ограниченной электрической нагрузкой. Такой вариант позволяет сэкономить место, а установка на стену иногда проще и дешевле. Также навесные корпуса используют в случаях, когда требуется размещение щита на определенной высоте, например, для защиты от затопления или удобства обслуживания.
Требования к электробезопасности для обоих типов щитов в целом схожи, так как регулируются одними и теми же нормативными актами. Однако для напольных корпусных конструкций часто предъявляются дополнительные требования к заземлению, устойчивости и устойчивости к механическим нагрузкам. Для навесных моделей особенно важно надежно закрепить корпус на несущей стене и убедиться, что крепления выдержат массу устройства с учетом подключенных кабелей. В обоих случаях запрещается установка щитов в помещениях с повышенной влажностью без соответствующей степени защиты корпуса.
Корпуса ГРЩ, как напольных, так и навесных, чаще всего производятся из металла — стальной лист с порошковой окраской или оцинковкой. Это обеспечивает защиту оборудования от механических повреждений и коррозии. В некоторых случаях для навесных моделей используют композитные или пластиковые материалы, что облегчает вес конструкции, повышая при этом устойчивость к воздействию влаги и химии. Выбор материала влияет на долговечность, качество защиты от пыли и влаги (степень IP), а также на вес изделия и простоту монтажа.
Главное отличие между напольными и навесными главными распределительными щитами (ГРЩ) заключается в способе их установки и конструктивном исполнении. Напольные ГРЩ устанавливаются непосредственно на полу и рассчитаны на высокие токовые нагрузки, поэтому чаще используются на крупных промышленных объектах, в торговых центрах и офисных зданиях, где требуется подключение большого количества электрооборудования. Такие щиты обычно имеют массивный корпус, прочные дверцы и достаточно места для монтажа большого количества автоматических выключателей и шинопроводов. Навесные ГРЩ предназначены для крепления на стене, имеют более компактные размеры и ограничение по максимальному току. Их выбирают для небольших объектов, административных зданий или частных домов, где общая мощность и количество подключаемых линий значительно меньше. Выбор типа щита зависит от требований по нагрузке, монтажным условиям и размерам помещения.
Главное при установке навесного ГРЩ — правильное размещение щита, чтобы обеспечить удобный доступ для обслуживания. Важно выбрать участок стены, который свободен от коммуникаций и не будет подвергаться механическим воздействиям. Стена должна выдерживать вес щита с учетом установленного оборудования. Перед монтажом нужно удостовериться, что внутри корпуса достаточно места для всех необходимых модулей и что кабельные вводы расположены удобно для дальнейшего подключения. Обязательна качественная заземляющая перемычка между корпусом и шиной PE, правильный выбор устройств защиты, а также маркировка всех подключаемых линий. Не стоит забывать о требованиях ПУЭ — щит нельзя размещать в помещениях с агрессивной средой или высокой влажностью без соответствующей степени защиты.
