Однолинейная схема распределительного щита в электрощитовых

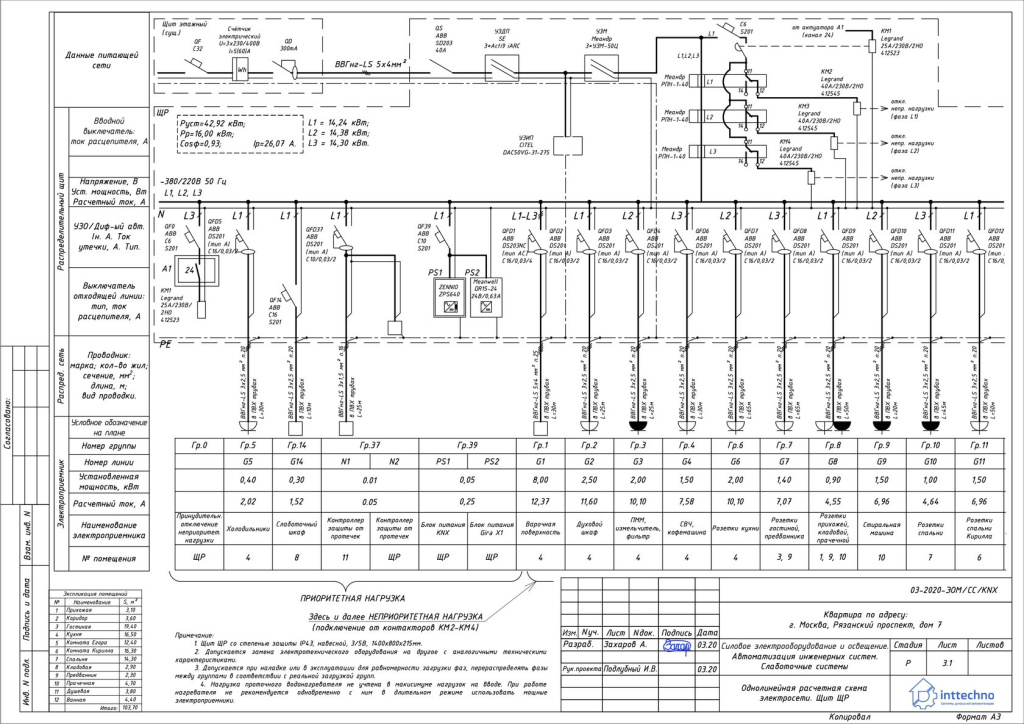

Однолинейная схема распределительного щита

Назначение однолинейной схемы распределительного щита

• Монтажников: служит руководством по сборке щита и подключению кабелей.
• Пусконаладочных инженеров: необходима для проверки правильности фазировки и работы защит.
• Эксплуатирующих служб: позволяет быстро найти неисправный узел при аварии.
• Проектировщиков: подтверждает соответствие проекта нормам ПУЭ и ГОСТ.

Ключевые элементы однолинейной схемы распределительного щита

1. Вводной аппарат: автоматический выключатель (ACB или MCCB) или рубильник. Указывает номинальный ток ($I_{nom}$) и отключающую способность ($I_{cu}$).
2. Измерительные приборы: трансформаторы тока, вольтметры, амперметры, счетчики электроэнергии.
3. Средства защиты:

• УЗО / Дифференциальные автоматы: защита человека от поражения током и предотвращение пожаров.
• Реле напряжения: защита оборудования от скачков или обрывов фаз.
• Распределительные устройства: шины (медные или алюминиевые), клеммные колодки, гребенчатые шины.
• Потребители (отходящие линии): группы нагрузок (освещение, розетки, силовое оборудование) с указанием сечения кабеля и типа изоляции.
• Обязательные параметры для отображения

• Номинальные токи всех аппаратов защиты.
• Характеристики срабатывания (например, кривые B, C или D для автоматических выключателей).
• Сечение и марка кабелей (например, $3 \times 2.5 \text{ mm}^2 \text{ VVGng-LS}$).
• Токи короткого замыкания в точках подключения.
• Схема заземления (TN-S, TN-C-S или TT).

• Определение расчетной нагрузки: расчет суммарной мощности всех потребителей с учетом коэффициента спроса.
• Выбор вводного устройства: подбор аппарата, способного выдержать расчетный ток и ток КЗ.
• Распределение по группам: разделение нагрузок на отходящие линии.
• Графическая отрисовка: использование специализированного ПО (AutoCAD, EPLAN, NanoCAD). Схема строится "сверху вниз": от ввода к потребителям.

• Отсутствие маркировки: невозможно понять, какой автомат за что отвечает.
• Несоответствие сечений: если ток автомата выше, чем допустимый ток кабеля, кабель сгорит раньше, чем сработает защита.
• Игнорирование потерь напряжения: неправильный расчет длины линий ведет к просадкам напряжения у конечного потребителя.

Плюсы и минусы однолинейной схемы распределительного щита в электрощитовых

• Главное преимущество — высокая концентрация данных при минимальном объеме графики. Вместо того чтобы рисовать три линии для каждой фазы, проектировщик рисует одну, что позволяет уместить схему сложного щита на одном листе А3 или А4. Это облегчает быстрое считывание логики системы.

• Для персонала, обслуживающего щитовую, однолинейка — это «карта местности». При возникновении аварии инженер мгновенно видит:
• Какой вводной автомат нужно отключить.
• На какую группу нагрузки произошло отключение.
• Где установлены защитные устройства (УЗО, реле напряжения).

• Схема наглядно демонстрирует принцип распределения энергии: Ввод $\rightarrow$ Главный распределительный щит $\rightarrow$ Групповые автоматы $\rightarrow$ Потребители. Это позволяет легко оценить селективность защиты (способность системы отключать только поврежденный участок, не обесточивая всё здание).

• Хотя монтажник работает по схемам соединений или спецификациям, однолинейная схема служит эталоном для проверки правильности подбора аппаратуры. Она позволяет быстро сопоставить фактическое наличие оборудования в щите с проектными мощностями.

• Это главный недостаток. По однолинейной схеме невозможно понять, как именно физически соединены клеммы, как проложены кабели внутри щита и как организована коммутация между модулями. Для сборки щита она недостаточна и должна дополняться монтажными схемами или схемами соединений.

• Поскольку все фазы объединены в одну линию, на схеме не видно, какая именно фаза (L1, L2 или L3) подается на конкретный потребитель. Это может привести к ошибкам при подключении трехфазного оборудования, если монтажник не сверился с дополнительными документами.

• Из-за специфики формата проектировщики иногда упускают важные детали, такие как наличие нейтрали (N) или заземления (PE) в конкретных узлах, если это не прописано текстовыми примечаниями. Это может привести к неверной интерпретации схемы при эксплуатации.

• Для глубокого анализа электромагнитной совместимости (ЭМС) или моделирования переходных процессов (скачков напряжения, гармоник) однолинейной схемы недостаточно. Она описывает топологию, но не учитывает физические параметры проводников (индуктивность, емкость), которые важны для высокоточного моделирования.

Резюме
